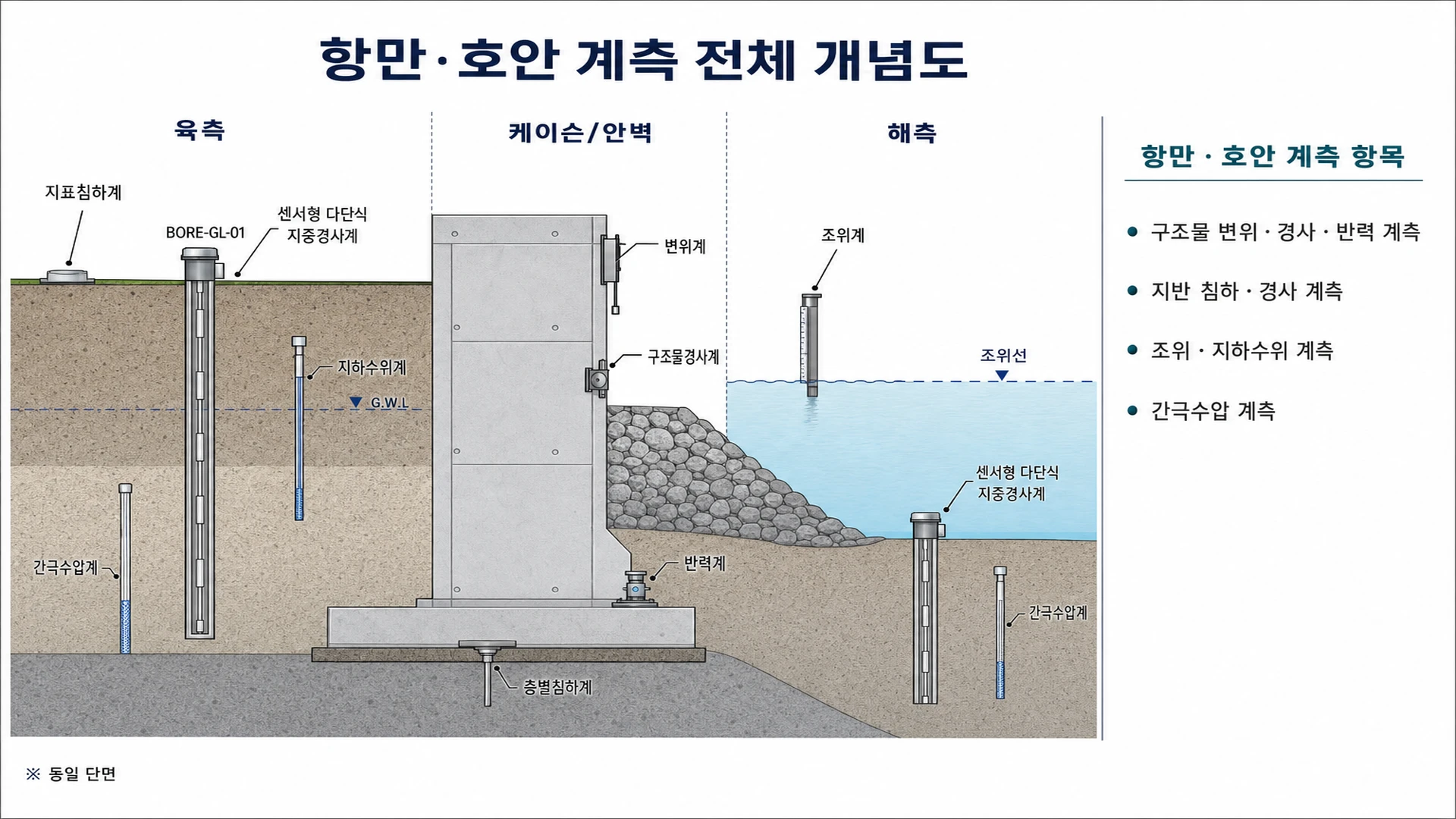

![항만·호안 계측 전체 개념도 - [좌]육측|케이슨·안벽|[우]해측 횡단·구조물·주변지반·조위 계측 개요](/homepage/assets/images/technology/IMG-064_항만-호안-계측-전체-개념도_케이슨옹벽주변지반.webp)
1. 계측 개요
- 목적항만 · 해안은 부두 · 옹벽 · 파제제 등 항만구조물과 주변 지반 · 조위 · 지하수 변화를 측정 → 구조 안전성과 해안 안정을 평가하는 계측(KDS 4.1.8). 조위 · 파랑 · 지진 · 기상에 따른 구조물 변위 · 경사 · 간극수압 · 침하 추적
- 적용 범위변위계, 구조물경사계, 침하계, 지하수위계, 간극수압계, 지중경사계를 조합 → 구조물 · 지반 · 수문 조건을 통합 해석 조위 주기 · 강우 · 공사 이벤트와 시간 동기화가 해석의 기본
2. 주요 계측 항목
- 구조물 거동항만구조물 변위 · 경사 · 균열을 변위계, 구조물경사계로 확인
- 주변 지반옹벽 배면 · 해안 지반 침하 · 측방 유동을 침하계, 지중경사계로 감시
- 수문 조건조위 · 지하수 · 간극수압을 지하수위계, 간극수압계로 관리
- 장기 안전태풍 · 지진 · 공사 후 잔류 변위 · 수압 변화를 데이터베이스로 축적

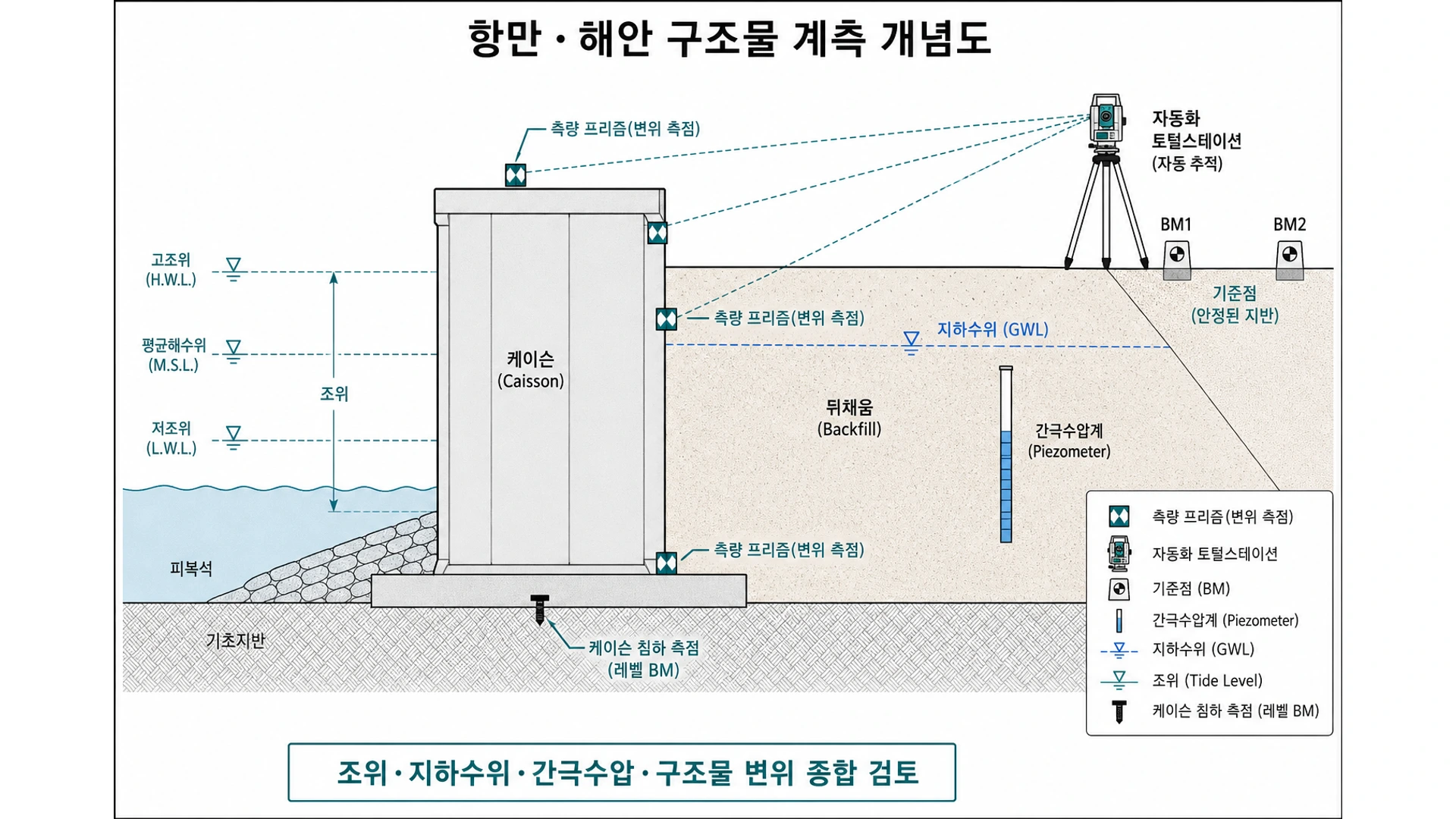

3. 대표 단면·원리
- 측정 대상항만 · 호안 구조물은 조위 · 파랑 하중과 배면 지반 반력의 균형으로 안정 조위 상승 시 간극수압 · 측방 지압이 변하며, 구조물 변위 · 경사 · 배면 침하가 연동 정상 조위-변위 패턴을 확립한 뒤 이탈을 감시
4. 설치·운영
- 설계 계측 계획 기준: 구조물 · 지반 · 수문 측점 선정
- 부두 · 옹벽에 변위계 · 구조물경사계 설치
- 배면 · 해안 지반에 침하계 · 지중경사계 배치
- 조위 · 지하수 · 간극수압 측정 연동
- 태풍 · 지진 · 대규모 공사 시 고빈도 계측으로 전환
- 원격계측시스템으로 장기 모니터링 체계 구축
- 평상: 구조물 변위, 조위 연동, 조석 · 온도 정상 패턴
- 매립 · 굴착 공사: 배면 침하, 지중변위, 안벽 · 지반 연동
- 태풍 · 지진: 고빈도 변위 · 수압, 급변 · 잔류 변위 검토
- 장기 운영: 간극수압, 침하, 수두 · 배수 성능 · 추세
5. 해석·관리
| 항목 | 센서 | 해석 |
|---|---|---|
| 구조물 변위 | 변위계, 경사계 | 조위 · 온도 정상범위 |
| 배면 지반 | 침하계, 지중경사계 | 측방 지압 · 침하 |
| 조위 · 지하수 | 지하수위계 | 조석 · 강우 연동 |
| 간극수압 | 간극수압계 | 수두 · 배수 성능 |
- 항만 · 호안 관리기준은 설계, 구조 형식, 조위 · 파랑 조건, 인접 시설물 민감도 기준 설정 조위별 · 계절별 정상 패턴을 정의하고, 급격한 변위 · 수압 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
조위 변화만으로 변위가 커지면?
정상 조석 · 온도 신축 범위인지, 배면 지반 · 기초 문제인지 과거 데이터 · 동시 계측으로 구분
호안과 부두 계측 차이는?
원리는 유사하나 하중 조건 · 구조 형식이 상이. 파랑 · 세굴 · 배면 지반 조건에 따라 센서 선정
케이슨과 부두는 어디서 보나요?
케이슨 · 부두 리프에서 침하 · 변위 · 조위 · 지하수를 분리해 다룸
지하수위와 조위를 같이 검토해야 하나요?
매립 · 퇴적 지반에서는 조위 · 지하수위 · 침하 연계 세굴 · 배면 안정을 판단
