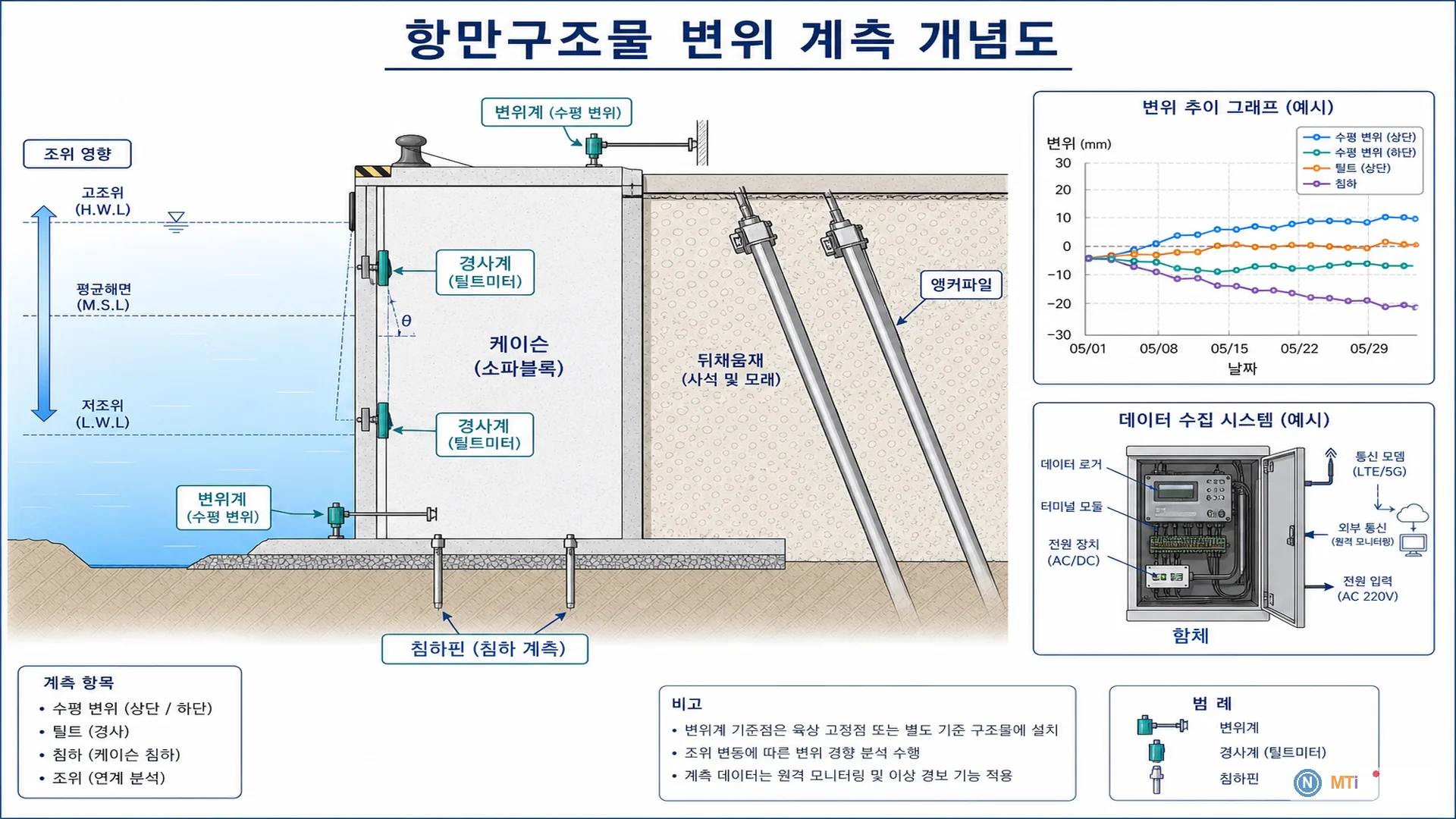

1. 계측 개요
- 측정 대상 : 케이슨 계측은 안벽, 방파제 케이슨의 기울기, 좌표변화, 배면 토압을 조위, 파랑, 매립 이력과 함께 확인한다.
- 측정 대상 : 구조물경사계는 케이슨 본체 회전, 기울기를 측정하고, 프리즘은 토탈스테이션이 관측하는 측량 표적으로 사용한다.
- 운영 포인트 : 항만, 해안 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목

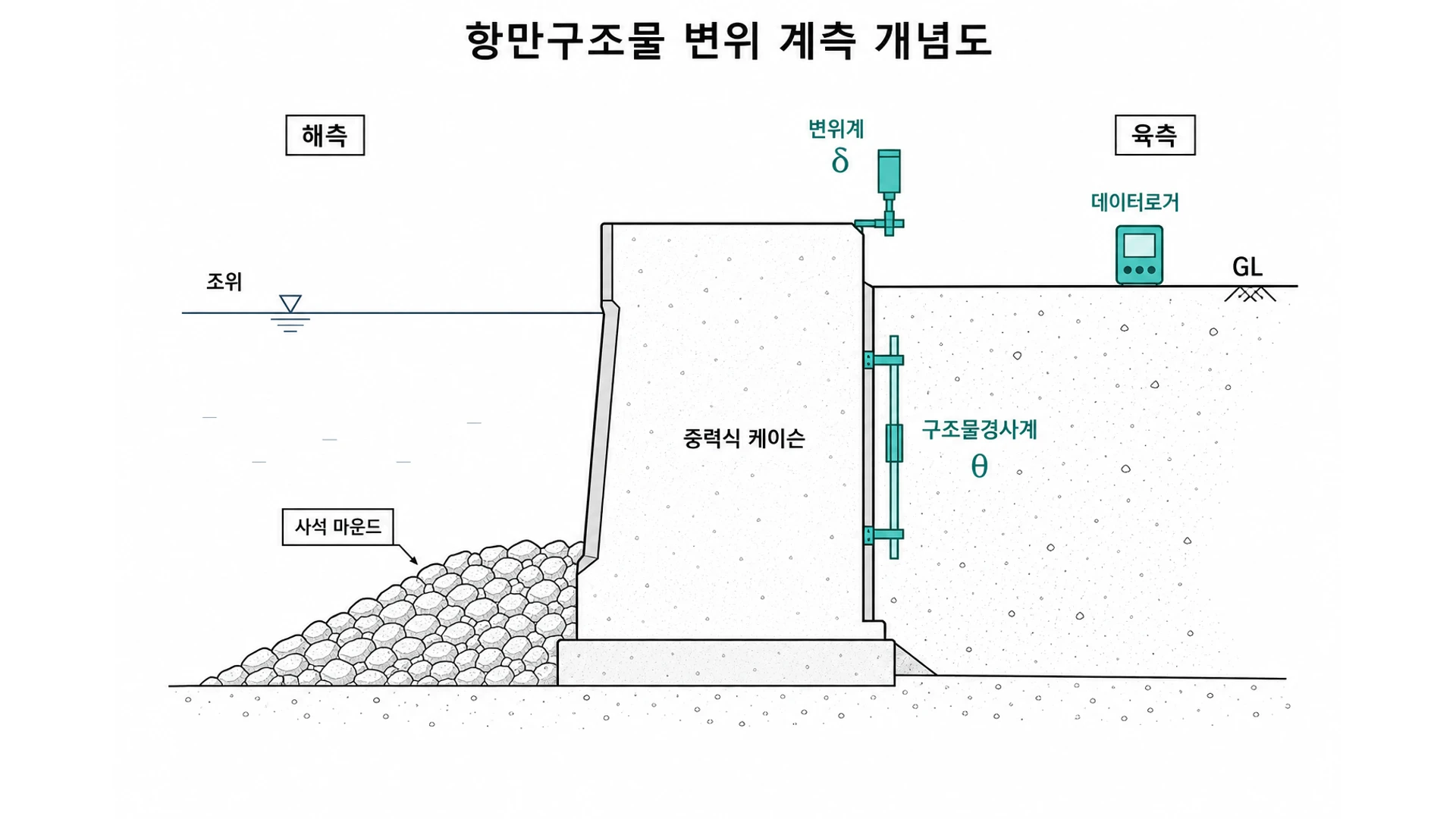

- 기울기 · 회전 : 케이슨 crest 또는 본체에 부착한 구조물경사계로 확인.
- 좌표변화 : 프리즘, 토탈스테이션, 안정 기준점으로 해측, 육측 변위 확인.
- 배면 토압 : 매립 측 토압 변화와 조위, 배면 수압 동시 검토.
3. 측정 원리
- 측정 대상 : 케이슨 기울기, 좌표변화, 배면 토압.
- 측량 프리즘 : 변위계가 아니라 광파측량 표적.
- 기준 : 토탈스테이션과 영향권 밖 안정 기준점 확보.
- 해석 : 조위, 파랑, 매립, 침설 이력과 동시 변화 검토.
4. 설치 및 운영
- 케이슨 본체 또는 crest에 구조물경사계를 부착한다.
- 프리즘은 관측 가능한 위치에 설치, 안정 기준점, 토탈스테이션과 함께 운용한다.
- 배면 토압계, 조위계, 지하수위계와 시각을 동기화한다.
- 해측, 육측 변위축과 초기값을 도면, 계측관리계획서에 기록한다.
- 침설, 매립: 경사, 토압, 좌표, 편심, 초기값.
- 초기 운영: 조위 연동 패턴, 만조, 간조 반응.
- 태풍, 지진 후: 잔류 기울기, 변위, 육안점검, 기준점.
- 장기: 추세, 계절성, 배면 수압, 기초 상태.
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 구조물 변위·경사 | 구조물 변위·경사 | 조위·파랑 연계 | KDS/KCS · 설계·계획서 |
| 옹벽·케이슨 | 옹벽·케이슨 | 토압·변위 통합 | KDS/KCS · 설계·계획서 |
| 주변 지반 | 주변 지반 | 침하·측방 변위 | KDS/KCS · 설계·계획서 |
| 조위·지하수 | 조위·지하수 | 간극수압 해석 보조 | KDS/KCS · 설계·계획서 |
5. 해석 및 관리
| 연계 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 기울기 · 해측 변위 동시 증가 | 회전 · 슬라이딩 가능성 | 경사계 · 프리즘 · 기준점 |
| 토압 · 수압 증가 | 배면 배수 · 매립 조건 변화 | 토압계 · 간극수압 · 조위 |
| 조위 패턴 이탈 | 기초 · 연결부 변화 가능성 | 조위계 · 변위 · 육안 점검 |
- 참고: 설계도서, 계측관리계획서, 발주처 관리기준.
