1. 계측 개요
- 목적안벽 · 케이슨 · 방파제 · 잔교 등 해양 구조물 제체의 기울기 · 회전을 구조물경사계로 확인(KDS 11 10 15 · KCS 11 10 15). 조석 · 파랑 · 배면 토압에 따른 crest 경사 · 비대칭 회전이 핵심 지표
- 적용 범위경사↑+조위 연동 패턴 이탈 → 안벽 · 케이슨 · 조위 · 지하수 · 배면 지반과 조위 이벤트 동기화 · 균열 · 변위와 통합 해석
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 항만 · 해안 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 목적안벽 · 케이슨 · 방파제 · 잔교 등 해양 구조물 제체의 기울기 · 회전을 구조물경사계로 확인(KDS 11 10 15 · KCS 11 10 15). 조석 · 파랑 · 배면 토압에 따른 crest 경사 · 비대칭 회전이 핵심 지표
- 적용 범위경사↑+조위 연동 패턴 이탈 → 안벽 · 케이슨 · 조위 · 지하수 · 배면 지반과 조위 이벤트 동기화 · 균열 · 변위와 통합 해석
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 항만 · 해안 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
- 제체 기울기crest · 상부 구조물경사계로 회전 · 기울기(θ, Δθ) 추적
- 조위 연동만조 · 간조 주기와 경사 패턴 확립 후 이탈 감시
- 비대칭 회전해측 · 육측 · 단면별 기울기 차이로 기초 · 배면 불안 검토
- 통합 해석토압 · 변위 · 배면 지중변위와 시간 동기화

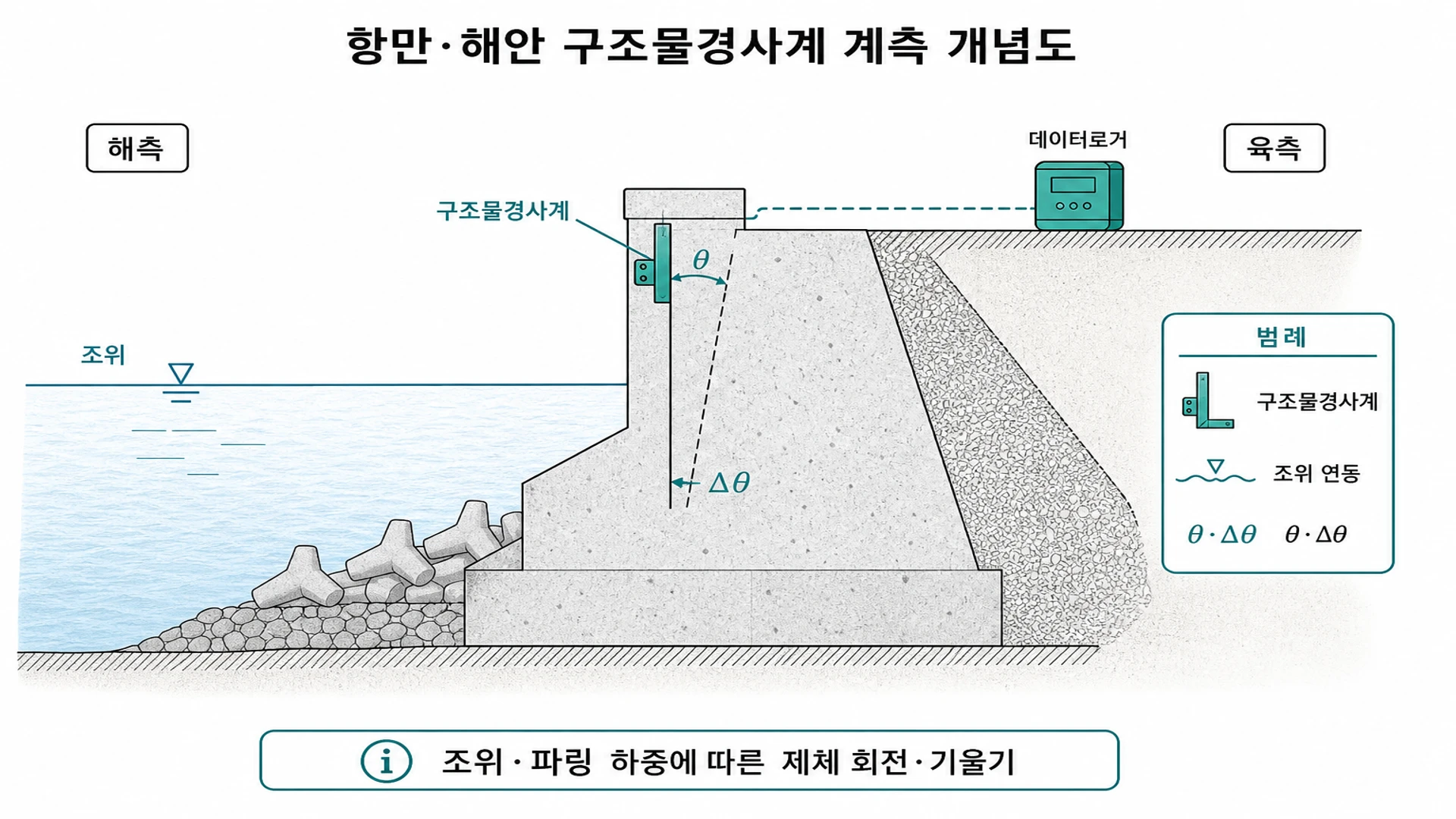

3. 대표 단면·원리
4. 설치·운영
- 안벽 · 케이슨 crest · 방파제 마루 등 제체 대표 위치에 구조물경사계 배치
- 측정축을 해측 밀림 · 회전 예상 방향에 맞춤 · 브래킷 · 앵커 고정
- 데이터로거 · 원격계측으로 10분 자동 수집 설정
- 조위계 · 지하수위계 · 간극수압계와 시간 동기화
- 태풍 · 지진 · 대규모 매립 전후 고빈도 계측
- 장기 잔류 기울기 · 조위-경사 상관 추세 관리
- 감리 · 시공 확인: 부착 위치 · 측정축이 설계도 · Figure와 일치하는지 확인
- 감리 · 시공 확인: 조위 · G.W.L · u 채널 동기화 · 이벤트 태깅 체계 확인
- 감리 · 시공 확인: 염해 · 동결융해 구간 센서 보호 · 영점 기록 확인
- 침설 · 매립: crest 경사 · 영점, 싱킹 · 편심
- 초기 운영: 조위-경사 패턴, 만조 · 간조 기준
- 일상: θ · Δθ 추세, 정상 범위
- 태풍 · 지진: 급변 · 잔류, 고빈도 · 점검
- 장기: 비대칭 · 누적, 보수 · 보강
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 구조물 변위·경사 | 구조물 변위·경사 | 조위·파랑 연계 | KDS/KCS · 설계·계획서 |
| 옹벽·케이슨 | 옹벽·케이슨 | 토압·변위 통합 | KDS/KCS · 설계·계획서 |
| 주변 지반 | 주변 지반 | 침하·측방 변위 | KDS/KCS · 설계·계획서 |
| 조위·지하수 | 조위·지하수 | 간극수압 해석 보조 | KDS/KCS · 설계·계획서 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 조위 연동 경사 이탈 | 배면 토압 · 기초 불안 가능성 | 구조물경사계 · 조위계 · 토압계 |
| 비대칭 θ 증가 | 회전 · 슬라이딩 가능성 | 복수 측점 · 배면 침하 · 지중경사계 |
| 태풍 · 지진 후 잔류 | 연결부 · 기초 손상 가능성 | 경사 · 변위 · 육안 점검 |
| 경사↑+배면 u↑ | 간극수압 · 배수 이상 가능성 | 간극수압계 · 조위 · 배수 상태 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 11 10 15 §4.1.8 · KCS 11 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- 허용 경사 · 회전은 구조 형식 · 조위 조건 우선
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
