![항만·호안 계측 전체 개념도 - [좌]육측|케이슨·안벽|[우]해측 횡단·구조물·주변지반·조위 계측 개요](/homepage/assets/images/technology/IMG-064_항만-호안-계측-전체-개념도_케이슨옹벽주변지반.webp)
1. 계측 개요
- 목적항만 · 호안 주변지반 계측은 옹벽 배면 · 해안 비탈면 · 매립지의 침하 · 측방 변위를 침하계, 지중경사계, 간극수압계로 추적 배면 지반 불안정은 구조물 과변위 · 파손으로 이어질 수 있음
- 적용 범위강우 · 조위 · 공사 하중 변화와 연계 → 지반 거동을 해석
- 주요 구성해안 주변지반은 조위 · 강우 · 공사 하중에 민감 배면 침하 · 측방 변위가 구조물 변위와 동시 증가하면 배수 · 지반 보강을 검토하며, 매립지는 장기 압밀 침하 추세를 별도 관리
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 항만 · 해안 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 침하배면 · 해안 지반 침하를 침하계로 확인

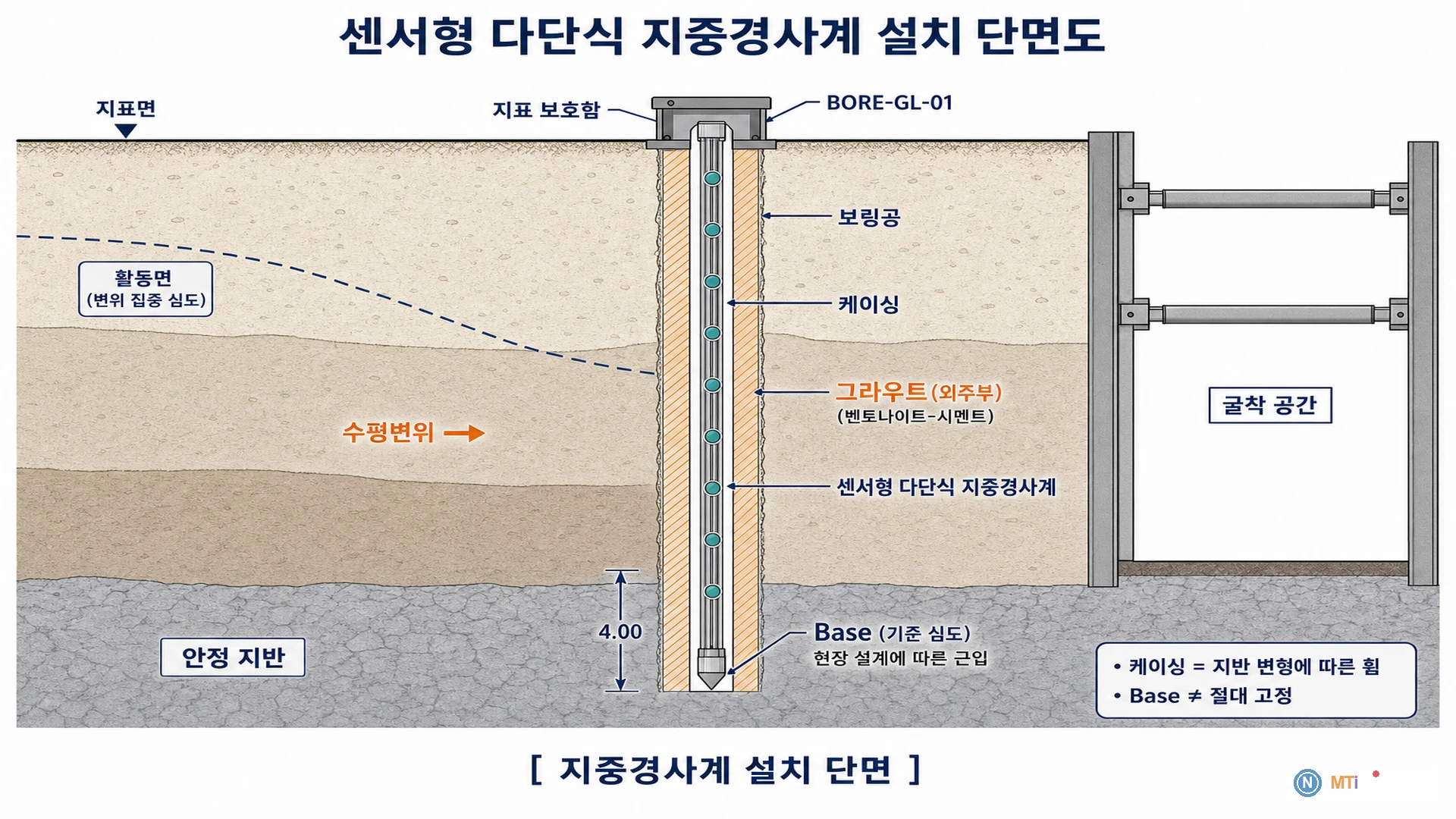

- 측방 변위지중경사계로 수평변위 프로파일 추적
- 간극수압(u)배면 수압 상승을 간극수압계로 감시

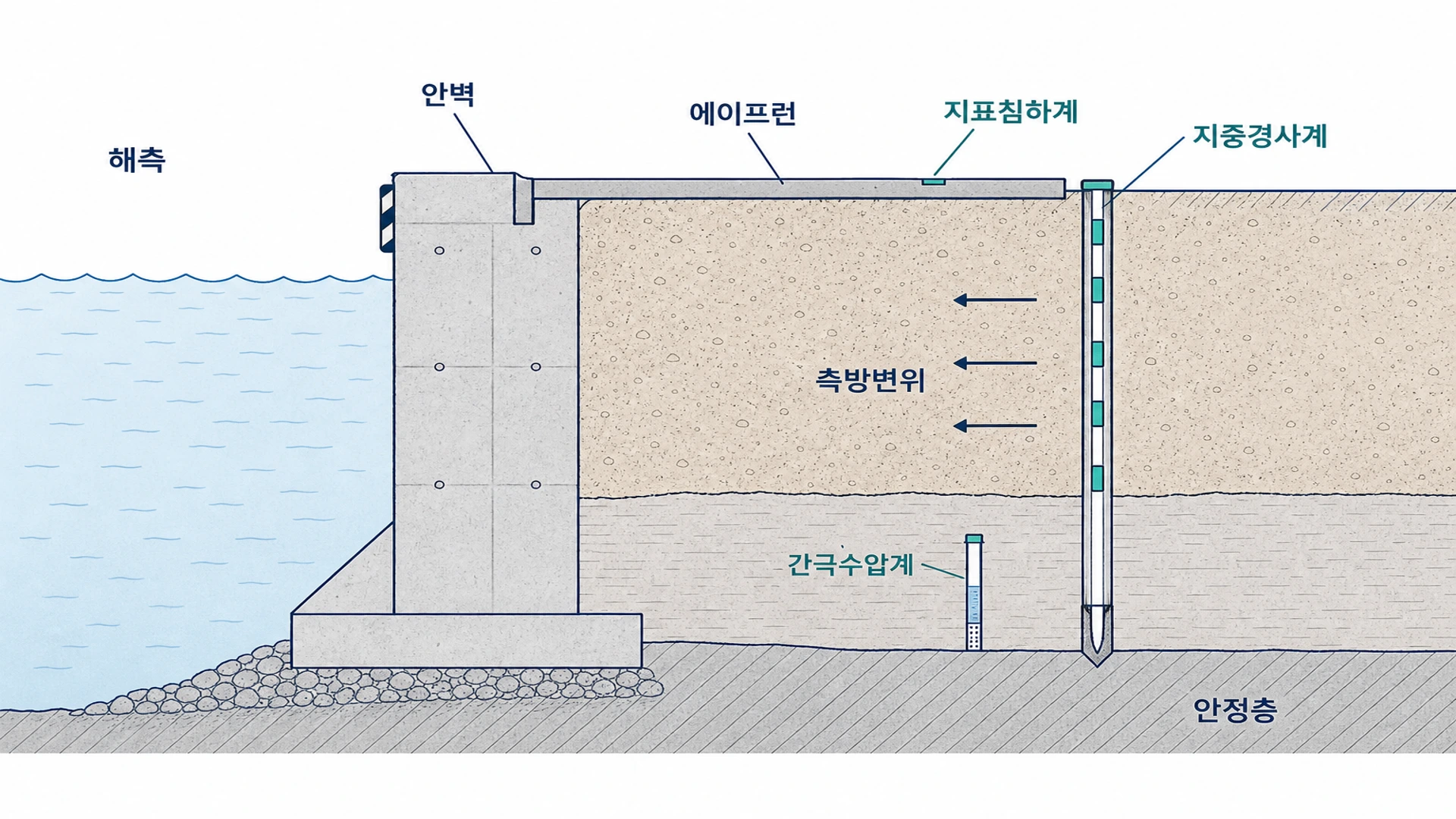

3. 대표 단면·원리
- 측정 대상해안 지반은 조위 · 파랑 · 배수 조건에 민감 배면 침하 · 측방 유동은 옹벽 안정성에 직접 영향 발생
4. 설치·운영
- 배면 · 해안 대표 단면에 침하계 · 지중경사계 설치
- 배수 · 투수 조건 기준 간극수압계 배치
- 강우 · 조위 데이터와 연동
- 공사 단계별 계측 빈도를 조정
- 이상 시 추가 시추 · 물리탐사 연계
- 구조물 변위 데이터와 통합
- 매립 · 성토: 침하 · 간극수압, 압밀 반응
- 일상: 지중경사 · 수위, 조위 · 강우
- 공사: 측방 변위, 하중 재분배
- 이상: 급변, 조사 · 보강
- 장기: 잔류 침하, 구조물 연계
5. 해석·관리
| 현상 | 가능 원인 | 대응 |
|---|---|---|
| 침하 증가 | 배면 이완 | 배수 · 보강 |
| 수평변위 | 측방 지압 | 앵커 · 옹벽 검토 |
| 간극수압 상승 | 조위 · 배수 불량 | 배수 개선 |
| 급변 | 공사 · 지진 | 긴급 점검 |
- 항만 · 호안 관리기준은 설계, 구조 형식, 조위 · 파랑 조건, 인접 시설물 민감도 기준 설정 조위별 · 계절별 정상 패턴을 정의하고, 급격한 변위 · 수압 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
배면만 계측하면 충분한가요?
구조물 변위 · 조위 · 간극수압과 함께 검토
매립지는?
압밀 침하가 장기 지속될 수 있어 장기 추세 관리가 중요
항만 주변 지반 침하 원인 구분은?
굴착 · 투수 · 진동 · 하중 재분배를 공정 이력 연계 구분
인접 부지 계측 범위는?
영향권 내 건축물 · 옹벽 · 지하매설물 측점을 계획서에 포함
