1. 계측 개요
- 목적조위 · 지하수 계측은 해안 구조물 주변의 조석 · 지하수위 · 간극수압 변화를 지하수위계, 간극수압계, 조위계로 관리(KDS 4.1.8). 조위 상승 시 배면 간극수압 · 지하수위 변화는 구조물 · 지반 안정에 영향 발생
- 적용 범위강우 · 태풍 · 공사 양수와 연계 → 수문 조건을 통합 해석
- 주요 구성조위 · 지하수 · 간극수압은 해안 구조물 안정의 기본 입력 조석 주기 · 강우 이벤트를 태깅하면 수압 이탈 원인 분석이 수월하며, 태풍 · 홍수 시 고빈도 계측으로 전환
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 항만 · 해안 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 조위조석에 따른 수위 변화 기록
- 지하수위지하수위계로 심도별 수위 추적
- 간극수압(u)배면 · 기초 간극수압 분포를 간극수압계로 확인

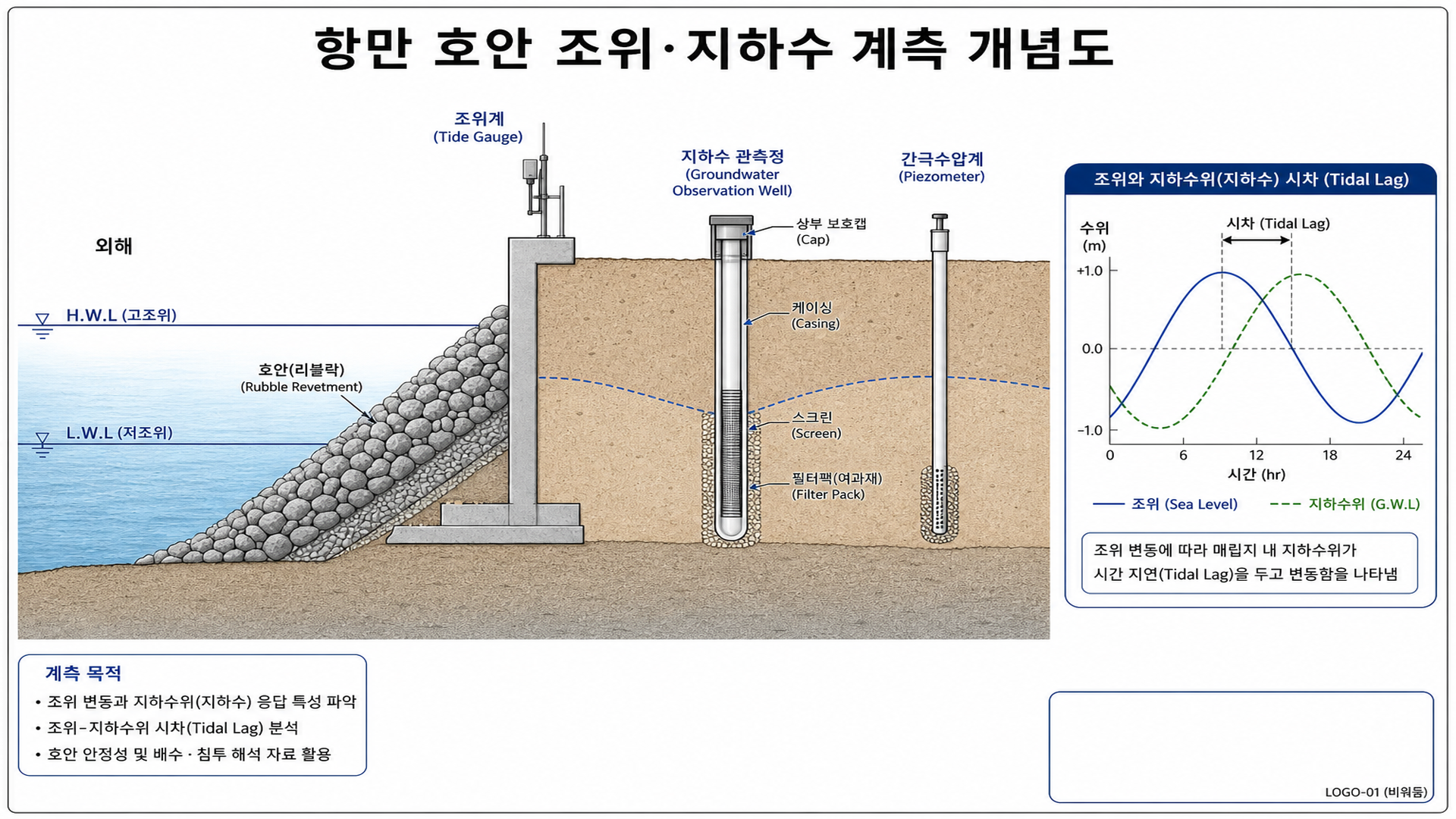

3. 대표 단면·원리
- 측정 대상해안 지반의 수문 조건은 조위 · 강우 · 투수 경로에 의해 결정 조위-지하수위-간극수압 연동 패턴이 정상 운영의 기준
4. 설치·운영
- 조위계 · 지하수위계 · 간극수압계 설치 위치를 설계에 우선
- 구조물 · 지반 계측과 시간 동기화
- 태풍 · 홍수 시 고빈도 계측으로 전환
- 배수 시설 상태를 정기 점검
- 데이터를 구조물 변위 · 침하와 통합
- 원격계측으로 실시간 모니터링 구축
- 평상시: 조위 · 수위, 조석 패턴
- 강우 · 홍수: 간극수압, 급상승 · 배수
- 조위 상승: 복합 수압, 구조물 연계
- 이탈: 투수 · 배수, 조사
- 장기: 추세, 유지관리
5. 해석·관리
| 조건 | 계측기 | 해석 |
|---|---|---|
| 조석 | 조위계 | 정상 주기 패턴 |
| 강우 | 지하수위계 | 급상승 · 소산 |
| 조위 상승 | 간극수압계 | 배면 수압 |
| 이탈 | 복합 | 배수 · 투수 조사 |
- 항만 · 호안 관리기준은 설계, 구조 형식, 조위 · 파랑 조건, 인접 시설물 민감도 기준 설정 조위별 · 계절별 정상 패턴을 정의하고, 급격한 변위 · 수압 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
조위와 지하수위 차이는?
조위는 해수면 변화, 지하수위는 지하 포화대 높이 해안에서는 상호 영향 큼
간극수압이 조위보다 늦게 오르면?
투수 경로 · 배수 성능 · 센서 이상 검토
조위와 지하수위 동기화는?
동일 타임스탬프로 조위 · 수위 · 변위를 맞춰 침투 · 부력 영향을 분석
조석 주기 패턴 활용은?
정상 조석 반응을 기준선으로 이탈 시 투수 · 지반 이상을 조사
