가시설·흙막이

현장 조건에 따라 다르지만 흙막이 벽체 · 배면 지반 변위를 확인하는 지중경사계, 지보재 하중을 확인하는 하중계, 지하수 영향을 확인하는 지하수위계가 핵심

가시설 계측: 목적·측정 원리·설치·데이터 해석·관리기준·관련 센서

1. 계측 개요

목적가시설 · 흙막이는 굴착 과정에서 흙막이 벽체, 지보재, 주변 지반 및 인접 구조물의 거동을 정량적으로 확인 → 굴착 안정성과 주변 영향성을 관리하는 계측. 가시설 공사는 지반을 단계적으로 굴착하면서 흙막이 벽체, 버팀보, 어스앵커, 주변 지반이 상호작용하는 공정
적용 범위굴착 깊이가 증가하면 벽체 수평변위, 지보재 하중 변화, 지하수위 저하, 인접 건물 침하 및 균열이 동시에 발생 가능. 따라서 지중경사계, 하중계, 지하수위계, 토압계 데이터를 함께 해석 필요. 단일 센서의 절대값만으로 판단하지 않고 굴착 단계 · 강우 · 양수 이력과 복수 센서의 동시 변화를 검토하는 것이 핵심

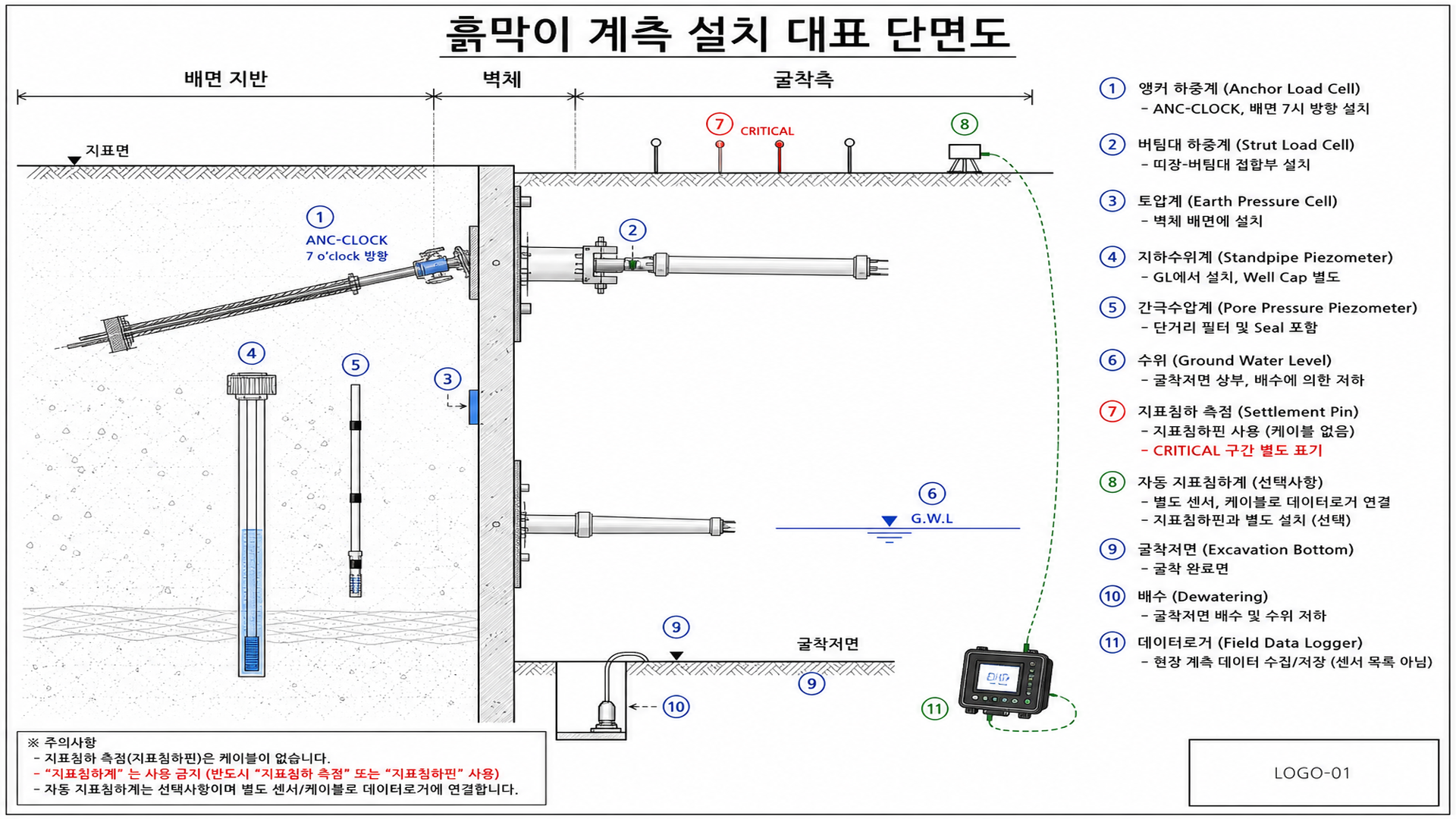

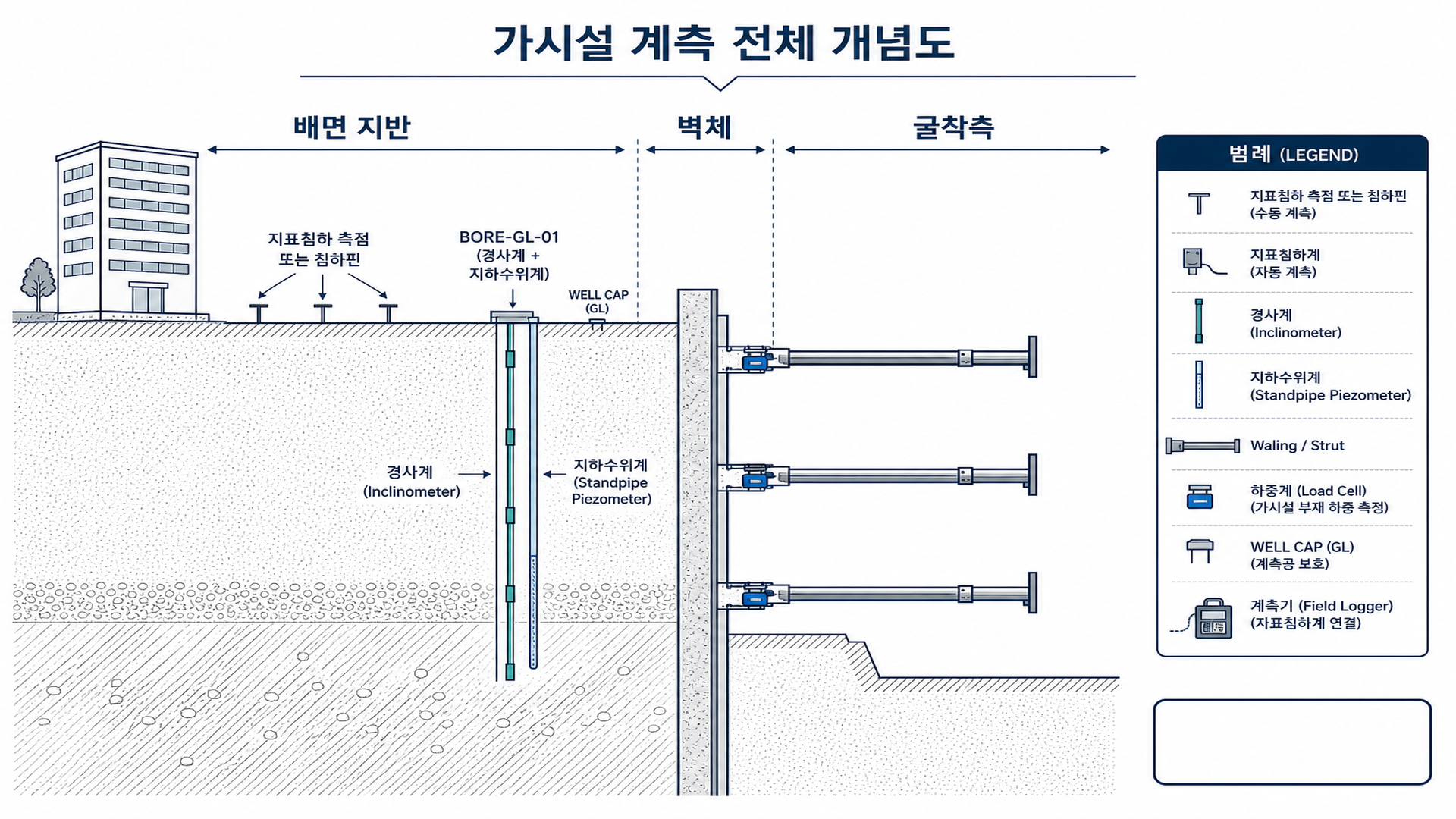

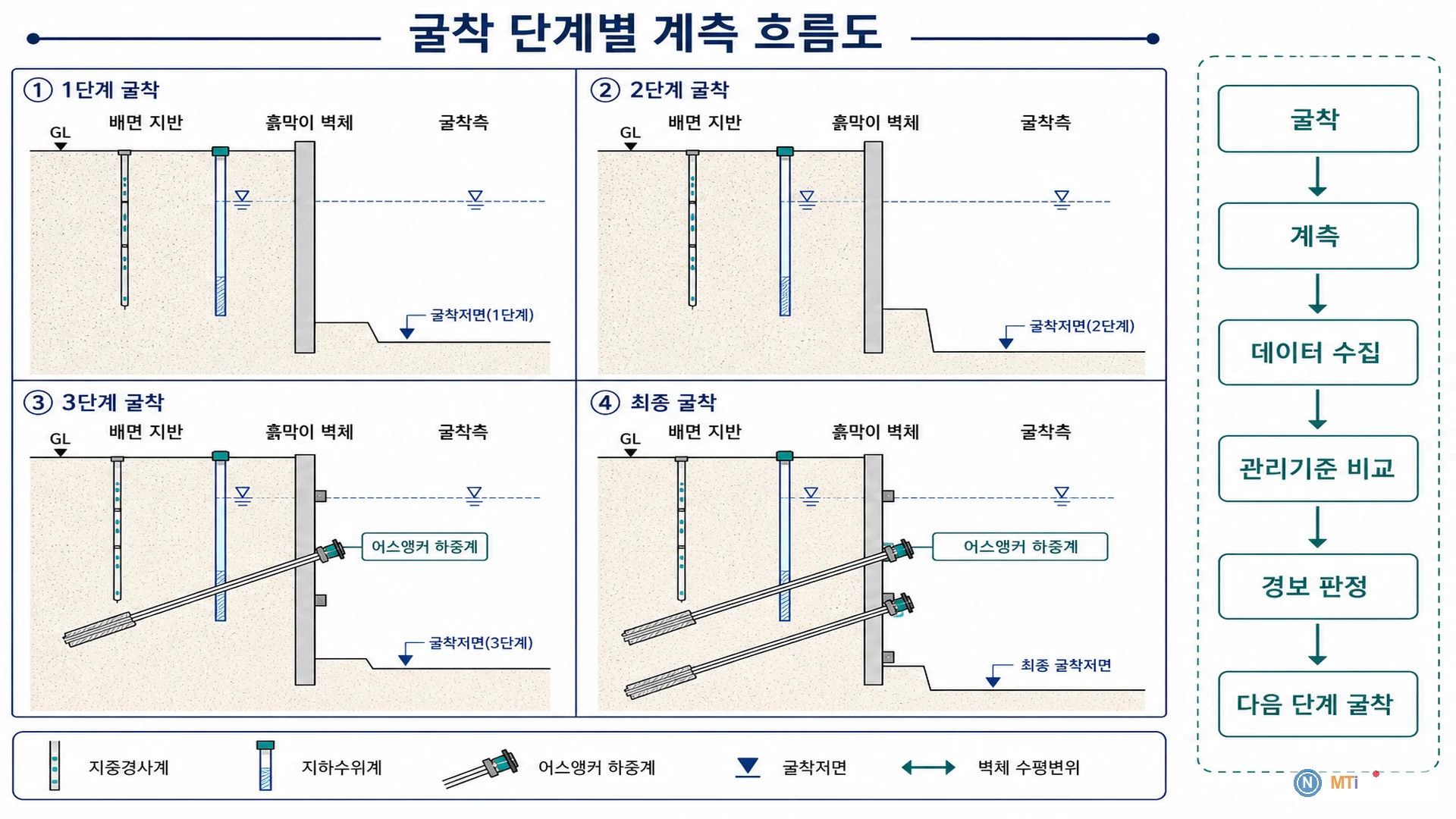

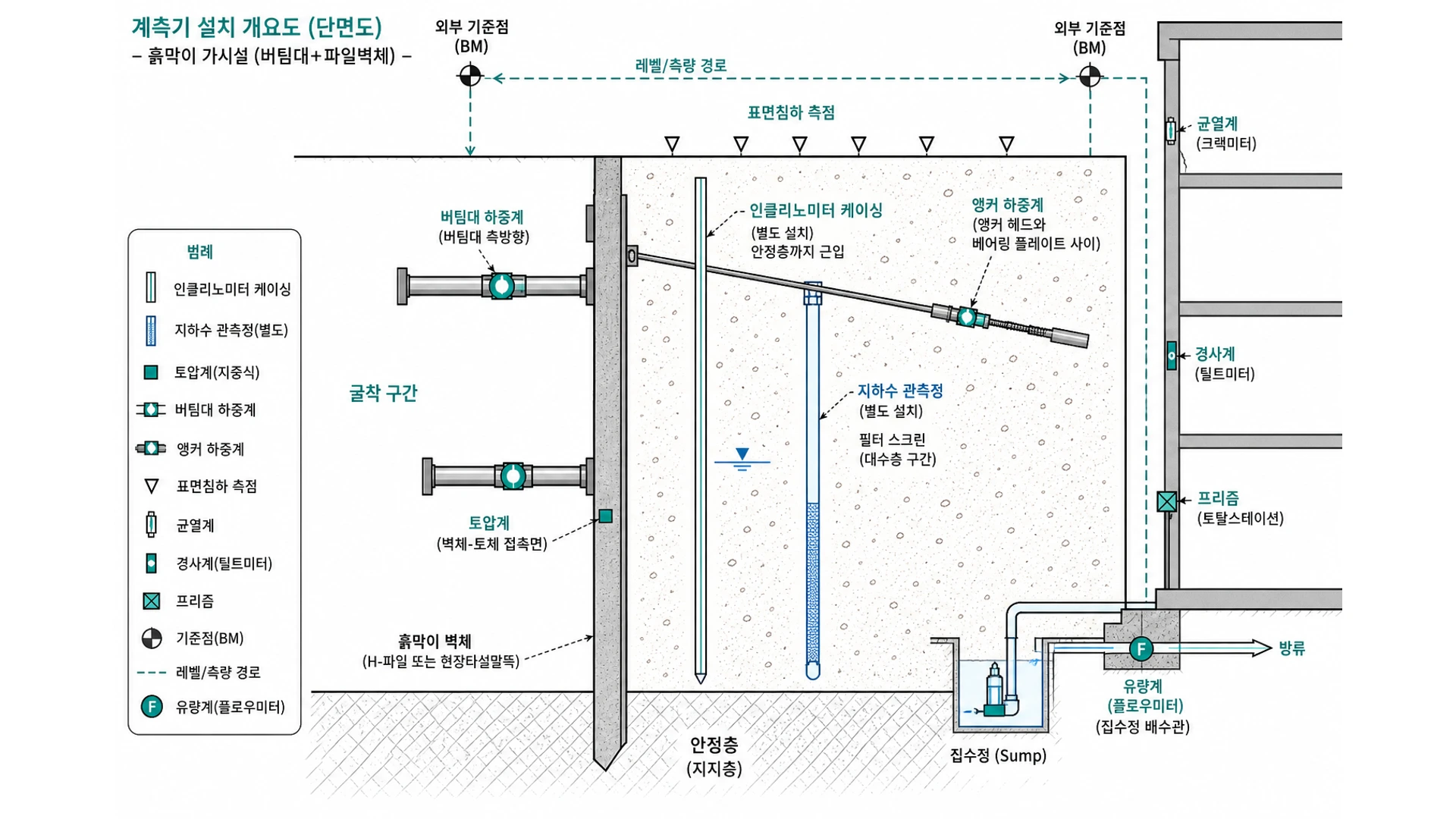

측정 대상가시설 계측은 변위(지중경사계), 하중(하중계), 수위(지하수위계), 토압(토압계), 균열 · 경사(균열계 · 구조물경사계)를 통합 해석 굴착 단계별로 계측값을 기록 · 설계 예측값 · 관리기준과 비교 벽체 변위 증가와 지보재 하중 증가가 동시에 나타나면 배면 토압 증가 또는 지보재 부담 증가를 의심하고, 변위만 증가하면 지보재 설치 시점 · 프리로드 · 초기치 오류 점검

관리기준은 설계도서, 계측관리계획서, 발주처 기준, 인접 구조물 민감도, 굴착심도 기준 현장별로 설정 설계예상변위 · 최대허용변위 를 기준으로 하며, 초과 시 원인분석 · 시공 조정 · 작업 중지를 검토하는 관리 단계를 운영 가능
변위속도 · 복수 센서 동시 변화가 단순 절대값보다 중요
KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응

가시설 계측에서 가장 중요한 계측기는?

현장 조건에 따라 다르지만 흙막이 벽체 · 배면 지반 변위를 확인하는 지중경사계, 지보재 하중을 확인하는 하중계, 지하수 영향을 확인하는 지하수위계가 핵심

굴착 중 계측값이 갑자기 증가하면?

먼저 계측 오류 · 초기치 · 센서 상태를 확인하고, 굴착 단계 · 강우 · 지하수위 · 지보재 설치 이력과 비교 증가 속도와 복수 센서의 동시 변화가 중요

어스앵커와 버팀보 하중계를 어떻게 구분하나요?

버팀보 하중계는 보체 축력, 어스앵커 하중계는 앵커 축력 · 반력을 검토. 설치 위치 · 감지면 방향은 설계와 일치 필요

인접 건물 계측은 언제 시작하나요?

굴착 착공 전 사전조사로 초기 균열 · 경사 · 침하 기준을 확보하고, 굴착 단계별로 동일 측점 추적
