1. 계측 개요
- 목적가시설 · 흙막이 배수 유량계: 웰포인트 · 딥웰 · 집수정 · 배수펌프 토출 유량 Q와 누적 양수량 자동 수집 → 지하수위 저하 효과 · 배수 불량 · 과양수 · 주변 침하 위험 확인
- 적용 범위적용: 웰포인트 · 딥웰 · 집수정 · 배수펌프 · 토출관 · 차수벽 내부 배수 · 지하수위계 · 간극수압계 · 지표침하계 · 흙막이벽 변위계 · 강우량계와 시간 동기화 · Q만으로 안정 단정 금지
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목

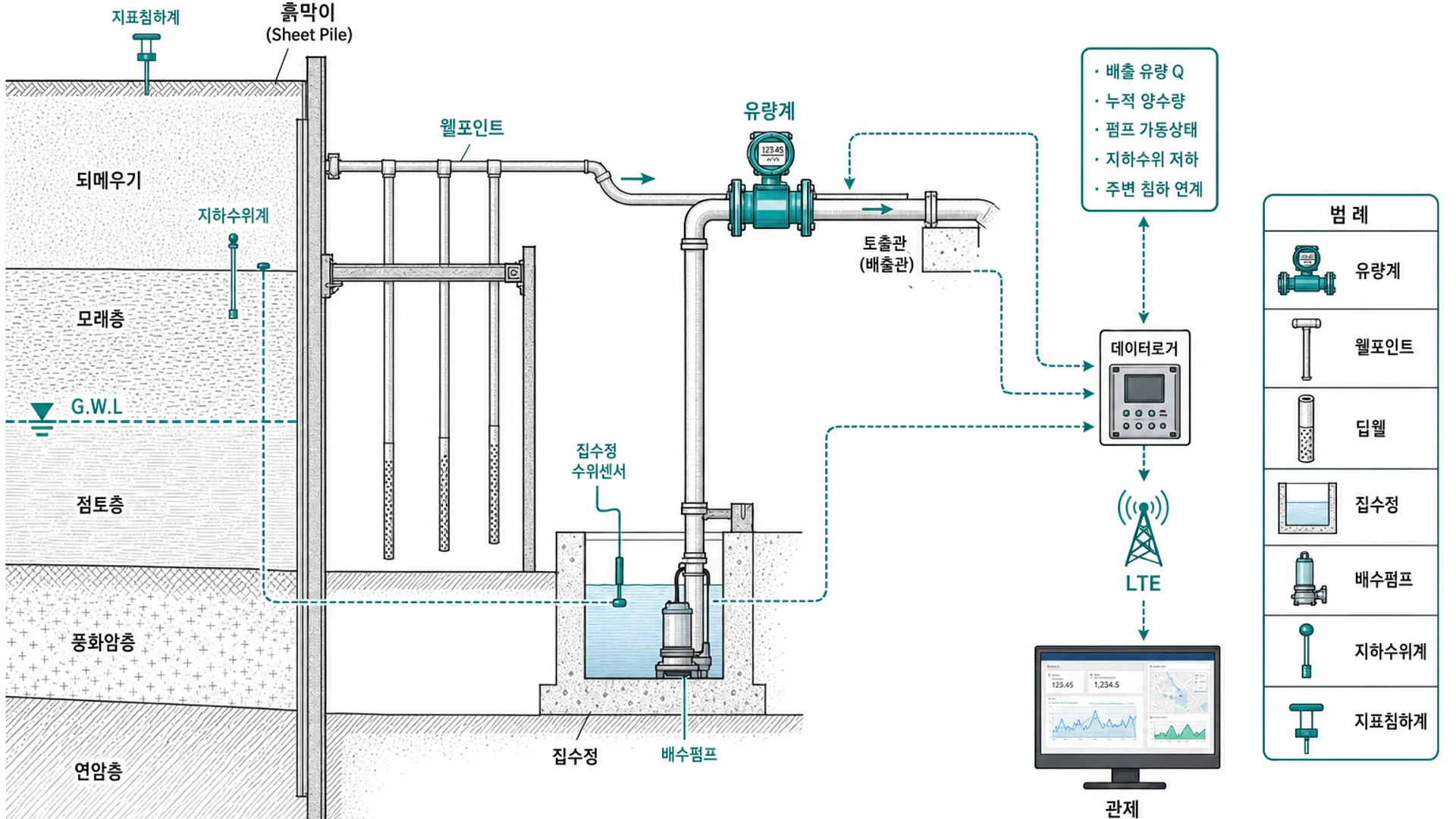

3. 대표 단면·원리
4. 설치·운영
- 양수 · 배수 설계도에 따른 웰포인트 · 딥웰 · 집수정 · 배수펌프 위치 확정
- 배출 헤더 · 토출관 본체에 유량계 · 보호함 · 케이블 설치 · 웰별 개별 유량계 또는 헤더 통합 유량계
- 집수정 내부에 수위센서 설치 · 펌프 가동 · 정지 신호와 Q 동기화
- 데이터로거 · LTE M2M · 원격계측시스템 연동 · Q · 누적 양수량 · 수위 · 펌프 상태 전송
- 굴착 단계 · 양수 가동 · 정지 · 강우 이벤트 태그와 계측 시간 동기화
- 평상시 10분 자동 수집 · 펌프 이상 · Q 급변 · 강우 · 굴착 이벤트 시 고빈도 수집
- 감리 · 시공 확인: 유량계 · 집수정 수위센서 위치가 설계 배수 계획 · 토출관 경로와 일치하는지 확인
- 착공 전: Q · 수위 기준선, 초기 G.W.L · 배수 계획 · 펌프 용량
- 1단 굴착: Q · 집수정 수위, 웰포인트 가동 · 목표 수위
- 심층 굴착: Q · u · 벽체 변위, 배수 용량 · 지보 · 딥웰 추가
- 강우 · 침투: Q · G.W.L · 강우, 지표수 유입 · 배수 과부하
- 준공 · 양수 중단: 잔류 Q · 수위, 되메우기 · 장기 침하 추세
배수·양수 자동계측: 유량 Q·집수정 수위·펌프 가동 상태를 10분 주기 자동 수집 · 이벤트 시 고빈도 수집 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
KR C-02050 §4.3·해설5 §2는 참고 자동수집 운영 기준 · 흙막이·굴착 세부는 KDS 11 10 15·KCS 11 10 15·계측관리계획서 우선.
전생애주기계측 항목
| 계측 항목 | 본 페이지 적용 | 자동계측 사양 | 배치 요약 |
|---|---|---|---|
| 배출 유량 Q | 본 항목 | 10분 자동 수집, 이벤트 고빈도 수집 | 웰포인트 헤더관·딥웰 토출관·집수정 배수관 |
| 누적 양수량 | 본 항목 | 일/주/공정별 누적량 자동 집계 | 펌프별·배수계통별 |
| 펌프 가동상태 | 본 항목 | ON/OFF·정지·이상 상태 기록 | 집수정·딥웰 펌프 |
| 집수정 수위 | 연계 계측 | 수위 자동 수집 | 집수정 내부 |
| 지하수위계 | 연계 계측 | 10분 자동 수집 | 굴착 배면·영향권 관측공 |
| 간극수압계 | 연계 계측 | 10분 자동 수집 | 취약 지층·차수벽 배면 |
| 지표침하계 | 영향 확인 | 10분 자동 수집 | 인접 도로·건축물·원거리 침하 우려 구간 |
5. 해석·관리
| 현상 | 검토 방향 | 함께 확인할 데이터 | 현장 확인 |
|---|---|---|---|
| Q 급감 | 펌프 이상 · 관 막힘 · 필터 막힘 · 밸브 폐쇄 가능성 | 펌프 가동 태그 · 집수정 수위 · 전류 | 배수공 · 필터 · 펌프 · 배관 |
| Q 증가 + 수위 저하 | 배수 정상 가동 · 지하수위 저하 진행 | G.W.L · u · 굴착 단계 | 목표 수위 달성 여부 · 양수 일지 |
| Q 정상 + 수위 미하강 | 관측공 위치 · 필터 · 차수 불량 · 누수 경로 가능성 | 인근 지하수위계 · 간극수압 · 단면도 | 관측공 · 필터 · 차수벽 · 누수 |
| Q 증가 + 원거리 침하 | 과양수 · 유효응력 변화 · 지반 수축 가능성 | 지표침하계 · 양수 일지 · 누적 양수량 | 침하 속도 · 양수량 · 펌프 대수 |
| 강우 후 Q 급증 | 지표수 · 침투 유입 · 배수 용량 초과 가능성 | 강우량 · G.W.L · 집수정 수위 | 배수 계획 · 펌프 가동 · 막힘 |
| Q=0 + 수위 상승 | 배수 중단 · 펌프 정지 · 막힘 · 누수 재분포 가능성 | 펌프 상태 · 굴착 중지 이력 · u | 배수 가동 재개 · 배수공 상태 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(참고 자동수집 운영 기준) · KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 흙막이 · 굴착 계측관리계획서 · 설계도서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
