1. 계측 개요
- 목적가시설 · 흙막이 굴착에서 영향권 밖 자동광파기(ATS)가 프리즘 측점망을 자동 순환 측정해 흙막이 벽체 상부 · 모서리 · 지보재 구간 3D 좌표 변위(ΔX · ΔY · ΔZ) 확인. 지중경사계 수평 프로파일과 병행해 벽체 · 배면 거동 통합 검토
- 적용 범위굴착 단계 · 강우 · 양수 이벤트와 시간 동기화. 인접 건물 옥상 프리즘(절대 변위)과 달리 본 항목은 굴착 현장 흙막이 · 띠장 · 지보재 다점 3D 변위망이 주 대상. 흙막이 벽체 · 인접 건물 리프와 연계
- 주요 구성광파변위계 운영 시 측점망 · ATS 설치 도면 유지관리. 굴착 단계 전환 · 버팀보 설치 · 양수 전후 측정 빈도 상향이 일반적. 온도 · 대기 굴절 보정 후에도 비정상 패턴이면 프리즘 · ATS 시야 · LTE 통신 우선 점검
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 3D 좌표 변위자동광파기로 프리즘 반복 좌표 확보 · 상대 · 절대 변위 산정
- 다점 망 관리벽체 상부 · 모서리 · 지보재 대표부 측점으로 망 전체 동시 감시
- 자동 · 원격 계측컴퓨터 제어 고빈도 순환 측정 · LTE 원격 전송 · 경보 연동
- 지중경사 연계지중경사계 수평 프로파일과 3D 변위 동시 비교
3. 대표 단면·원리

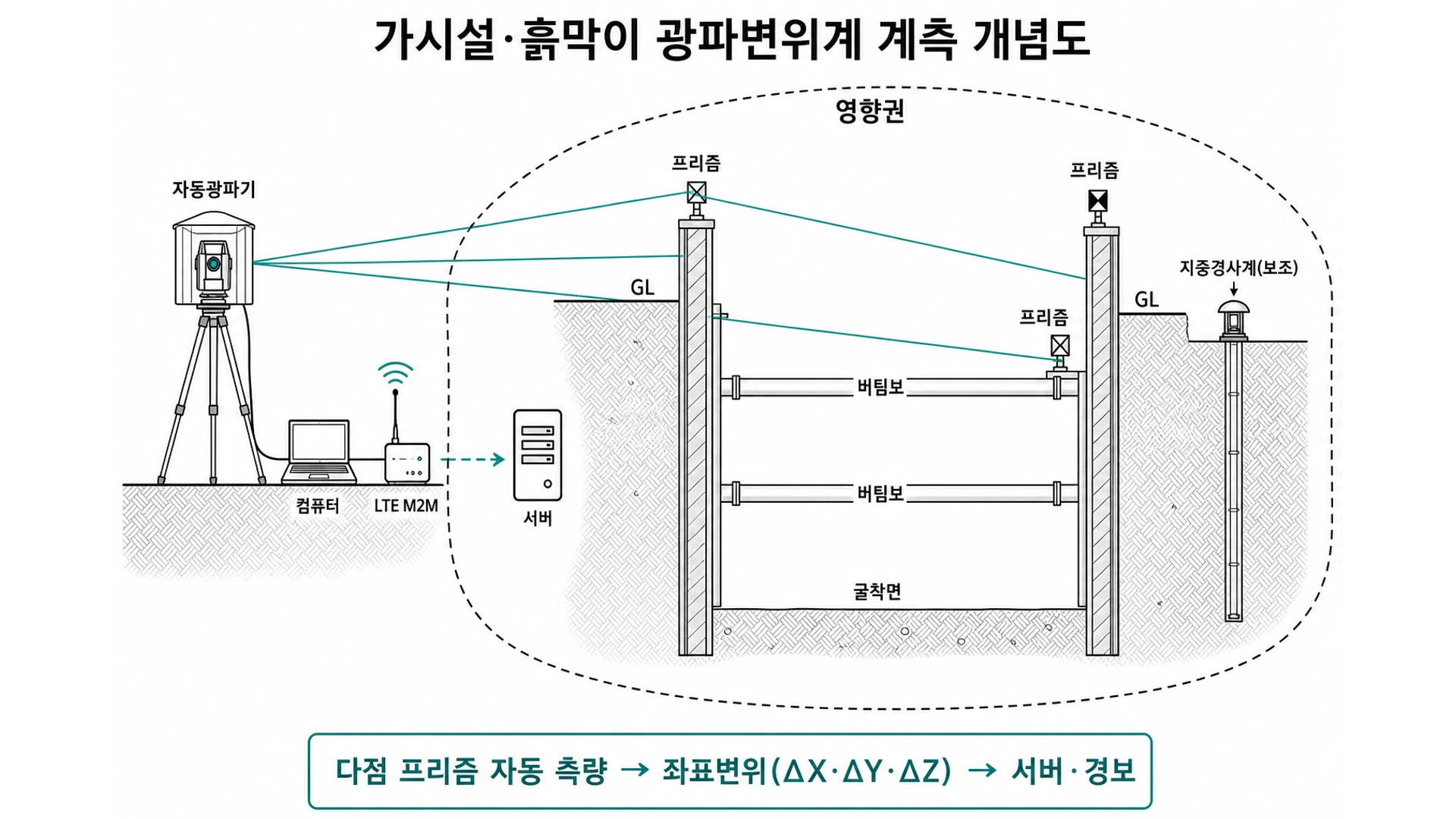

- 측정 대상영향권 밖 자동광파기가 다중 프리즘을 순환 측정 · 초기 좌표 대비 변화량으로 변위 산정. 대기 굴절 · 시야 · 프리즘 청결 · ATS 설치 안정성이 오차 요인 → 측정 주기 · 필터 · 이상값 검증 규칙 사전 확정
4. 설치·운영
- 영향권 밖 안정 지반에 자동광파기 보호함 설치 · 굴착부 전 프리즘망 시야 확보
- 자동광파기를 컴퓨터(제어기)와 연결해 측점 순환 · 스케줄 · 이상값 검증 자동화
- 흙막이 벽체 상단 · 모서리 · 띠장 대표부에 프리즘 설치 · 초기 좌표 안정 후 확정
- 필요 구간에 지중경사계 병행 · 수평 프로파일과 3D 변위 통합
- LTE M2M 모뎀으로 좌표 이력 서버 전송 · 굴착 · 지보재 · 양수 이벤트와 동기화
- 감리 · 시공 확인: ATS · 프리즘 · 기준점 위치가 설치 도면과 일치하는지 확인
- 감리 · 시공 확인: 측점망 시야 차단 · 결측 발생 시 보완 계획이 있는지 확인
- 착공 전: ATS · 통신 · 초기 좌표, 프리즘 · 컴퓨터 · LTE 설치
- 얕은 굴착: 벽체 상부 변위, 초기 반응 · 시야 · 결측
- 지보재 설치 후: 띠장 · 모서리 변위, 지보 효과 · 좌표 추세
- 심층 굴착: 다점 3D 변위, 집중 변위 · 지중경사 연계
- 이상 징후: 고빈도 측정, 공정 중지 · 보강 검토
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| 수평 변위 가속 | 배면 토압 · 지보 부담 증가 | 지중경사계 · 토압 · 굴착 속도 |
|---|
| 좌표 이상값 | ATS · 시야 · 프리즘 상태 | 설치 · 스케줄 · 청결 · 결측 로그 |
|---|
| 결측 증가 | 시야 차단 · 프리즘 이탈 | 프리즘 위치 · 굴착 · 장비 영향 |
|---|
| 비대칭 변위 | 편심 하중 · 지반 불균질 | 단면 · 지보재 · 좌우 측점 비교 |
|---|
- 근거 기준: KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
근거 기준
※ 본 자료는 건설기준(KDS/KCS) 해설이며, 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
