1. 계측 개요
- 목적주변지반 계측은 굴착 · 성토 영향권 내 지반의 침하 · 수평변위 · 간극수압 변화 확인. 흙막이 배면 변위와 지표 · 지중 변위는 연속체이므로 지중경사계, 침하계, 간극수압계를 굴착 경계에서 일정 거리마다 배치
- 적용 범위양수에 따른 지하수위 저하가 원거리 침하를 유발 가능. 지하수위계와 침하 데이터 연계. 주변 도로 · 상하수도 · 지하매설물에 대한 영향 평가의 핵심 자료
- 주요 구성주변지반 계측 단면은 굴착선에 수직하는 단면과 평행하는 단면을 함께 두면 3차원 거동 파악에 유리 양수에 따른 원거리 침하는 지하수위계 · 침하계 상관으로 조기에 감지할 수 있으며, 상하수도 · 전력 구간 인접 시 해당 관리 주체와 계측 데이터를 공유 영향권 밖 기준점은 GNSS로 보완해 절대 변위 추세 확인
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목

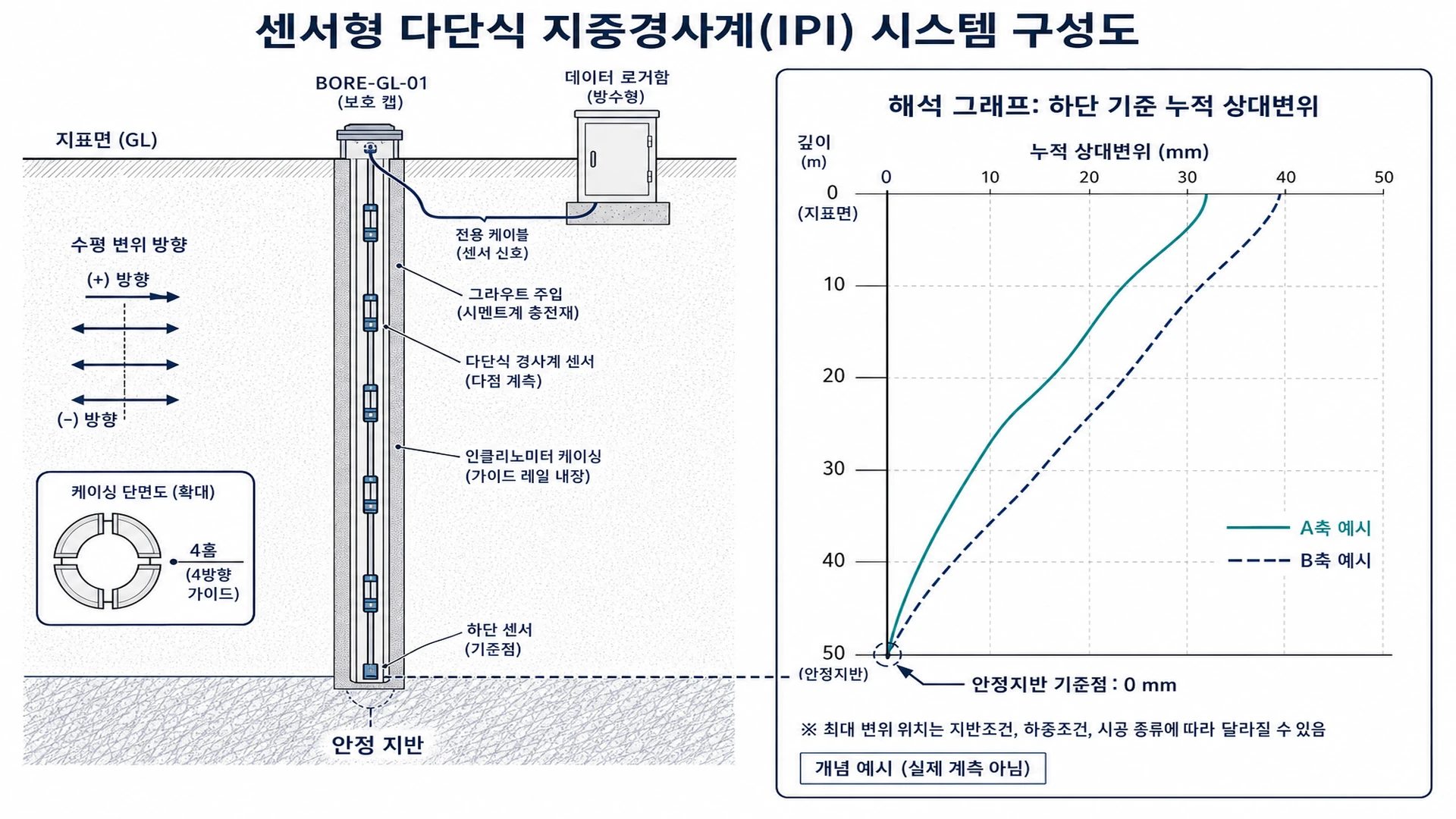

- 수평변위배면 · 측방 지중경사계로 지반 이동 추적
- 침하침하계로 지표 · 층별 침하 확인
- 수압간극수압계 · 지하수위계로 수리 조건 변화를 분석

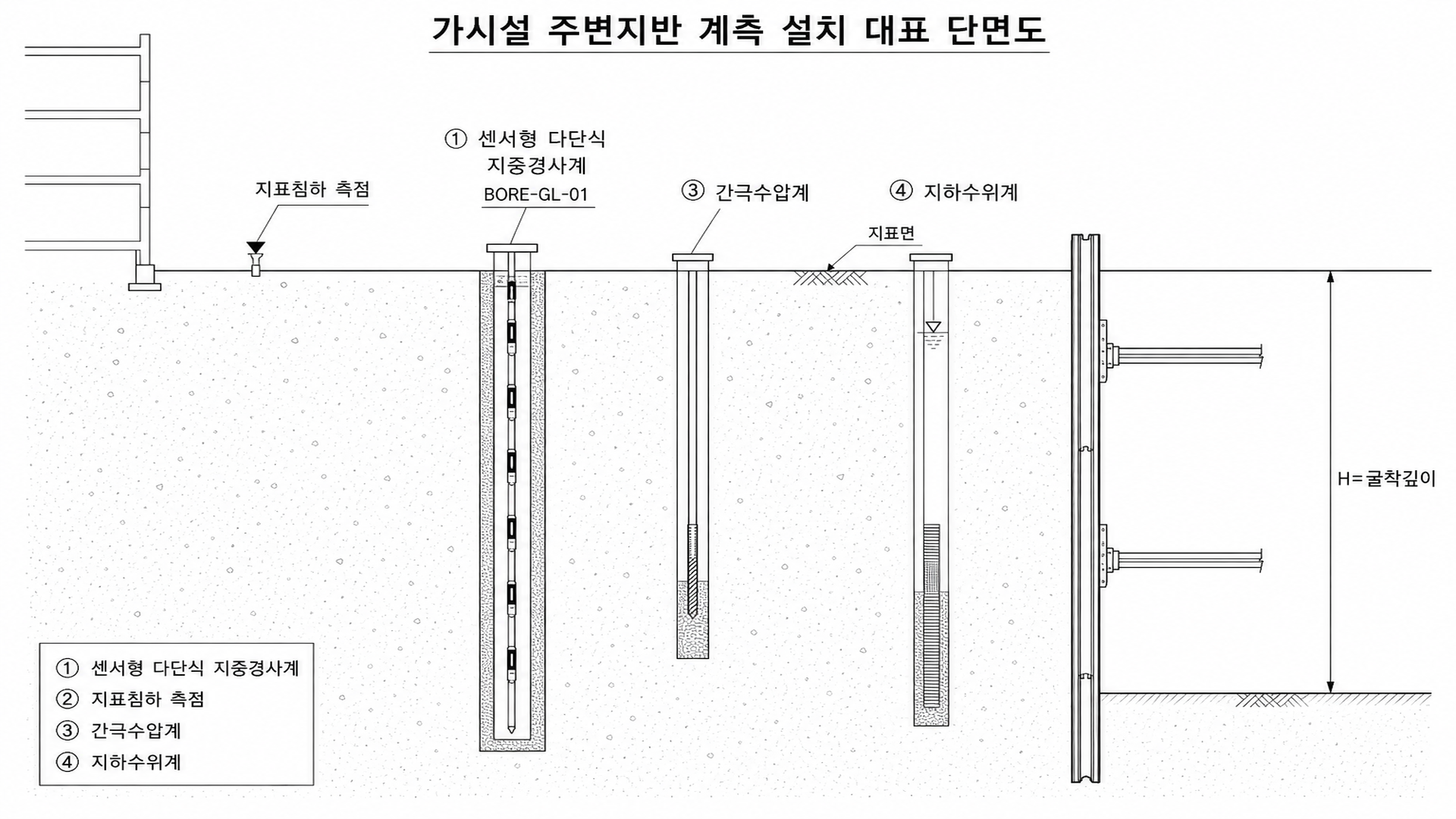

3. 대표 단면·원리
- 측정 대상굴착은 배면 토압 재분배 · 응력 해제 · 양수로 인한 유효응력 변화를 발생.
- 측정 원리영향권은 지반 종류 · 굴착 깊이 · 지하수 조건에 따라 달라지며, 변위는 거리 기준 감쇠 경향
4. 설치·운영

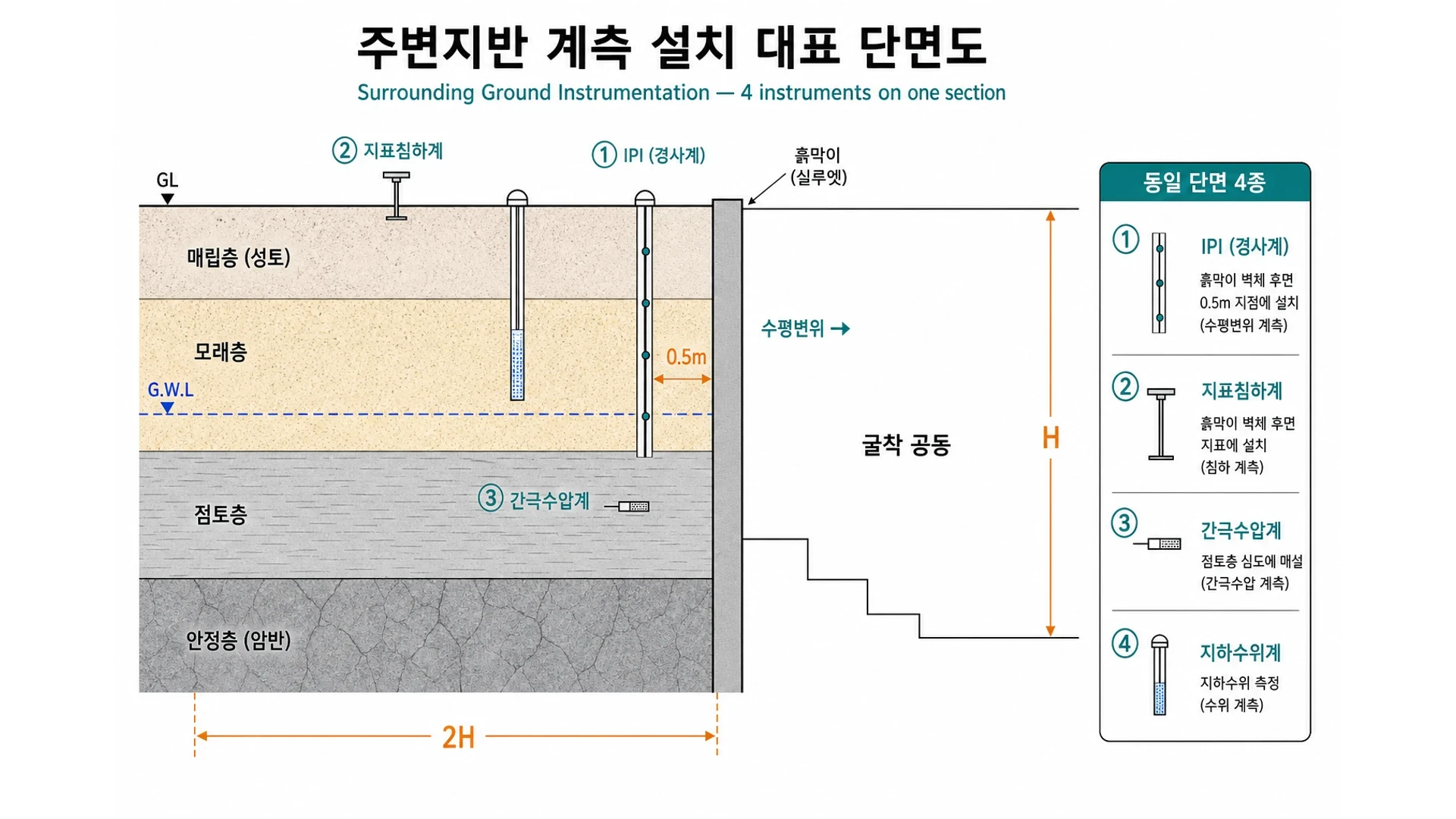

- 영향권 예측 단면에 계측 공 배치
- 굴착선으로부터 단계별 거리(예: H, 2H)에 측점을 둡니다
- 지중경사계 · 침하계 · 간극수압계를 동일 단면에 집중 배치
- 양수정 · 배수 구간에 지하수위계를 추가
- 굴착 · 양수 이력과 계측 일시를 동기화
- 원거리 기준점으로 GNSS 보완 검토
- 착공 전: 지중 · 침하 · 수압, 초기치 · 영향권 단면 확정
- 얕은 굴착: 지표침하 · 수위, 근거리(H) 반응
- 심층 굴착: 지중경사 · 간극수압, 변위 집중 · 감쇠 패턴
- 양수 · 배수: 원거리 침하, 수위-침하 시간 상관
- 준공 · 되메우기: 전 항목, 잔류 변위 · 매설물 · 민원
5. 해석·관리
| 거리 | 관심량 | 해석 |
|---|---|---|
| 근거리 | 수평 · 수직 변위 | 굴착 직접 영향 |
| 중거리 | 침하 · 수위 | 양수 · 응력 해제 |
| 원거리 | 침하 추세 | 누적 · 민원 연계 |
| 간극수압 | 층별 수압 | 안정 · 배수 검토 |
- 관리기준은 설계도서, 계측관리계획서, 발주처 기준, 인접 구조물 민감도, 굴착심도 기준 현장별로 설정 설계예상변위 · 최대허용변위 를 기준으로 하며, 초과 시 원인분석 · 시공 조정 · 작업 중지를 검토하는 관리 단계를 운영 가능
- 변위속도 · 복수 센서 동시 변화가 단순 절대값보다 중요
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
주변지반 계측 공은 몇 개?
영향 평가 · 단면 수에 따륅니다. 최소 1~2개 대표 단면에 복수 센서를 집중 배치하는 것이 일반적
침하만 있고 수평변위가 없으면?
양수 · 응력 해제에 의한 수직 변형일 수 있음. 수위 · 간극수압과 함께 검토
영향권 거리는 어떻게 정하나요?
굴착 심도 · 지반조건 · 인접 시설물 민감도 반영: 계측관리계획서 · 영향 평가에서 확정
양수 시 원거리 침하가 나타나면?
지하수위 저하에 따른 압밀 · 응력 재분배일 수 있음. 수위계 · 침하계 상관으로 조기에 감지
