1. 계측 개요
- 목적비탈면 지하수위 계측은 지하수위계로 자유수면 · 포압수면 변화 추적 지하수위 상승은 간극수압 증가 · 비탈면 안정 저하를 유발하며, 강우와의 시간차 분석 중요
- 적용 범위배수공 효과 · 우기 취약성 평가 · 지중경사계 변위 원인 분석에 필수 데이터
- 주요 구성지하수위 계측공은 비탈면 상부 · 중부 · 하부에 다층으로 두면 침투 경로 파악에 유리 우기 전 배수시설 점검과 수위 기준을 정하고, 수위 상승 속도가 과거 이벤트 대비 빠르면 경보 단계를 상향
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 수위 추적우기 · 건기 수위 변화 기록
- 안정 연계수위-변위 상관을 분석
- 배수 평가배수시설 효과를 검증

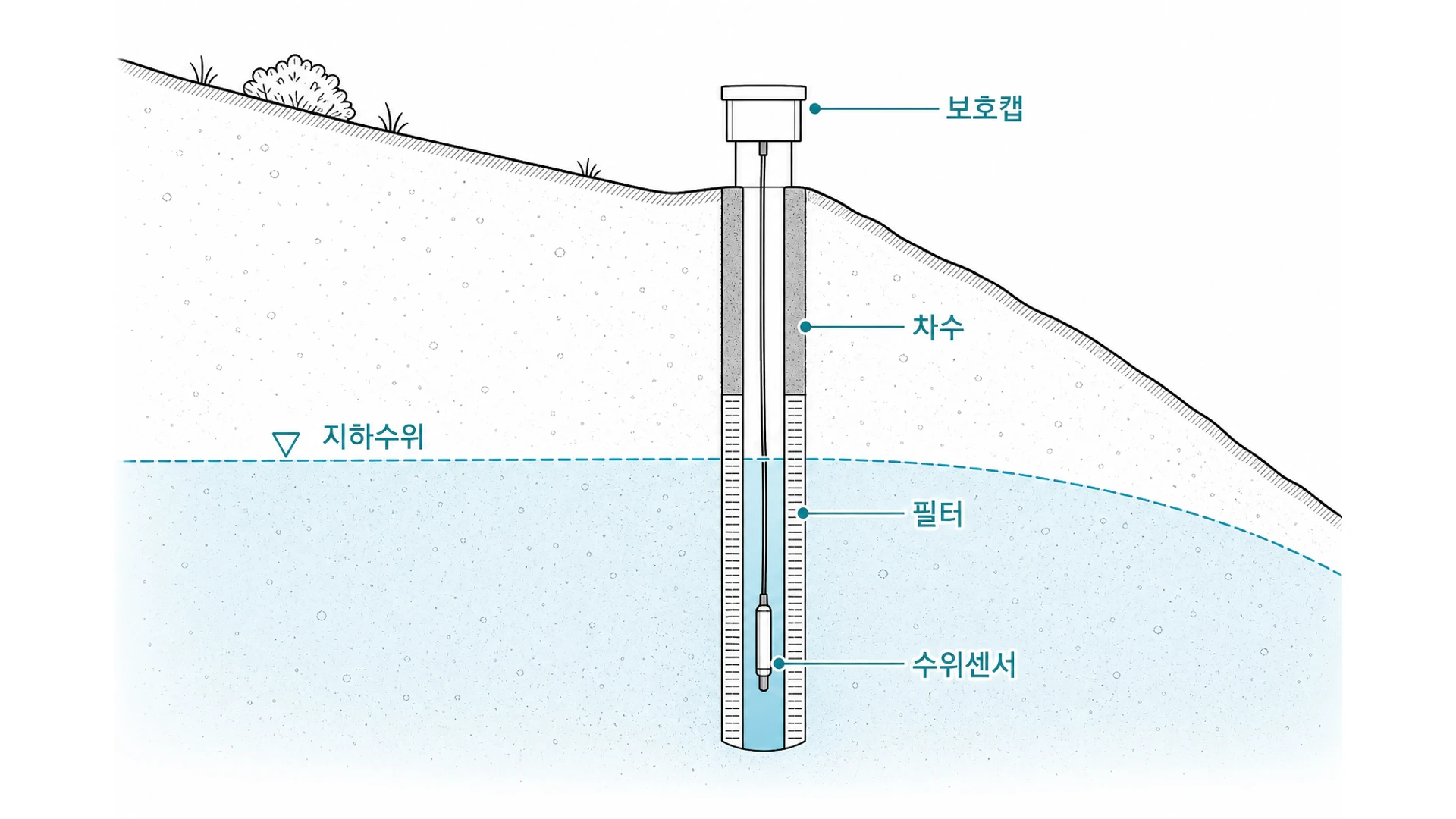

3. 대표 단면·원리
- 측정 대상지하수위 상승은 토층 간극수압을 높여 전단강도를 낮춥니다.
- 측정 원리관측공 심도는 활동층 · 배수 경로를 반영
4. 설치·운영
- 비탈면 상 · 중 · 하부에 관측공 설치
- 필터 구간을 목적 지층에 맞춤
- 표면수 유입 방지 조치
- 강우계와 시간 동기화
- 데이터로거 · 원격 전송 설정
- 간극수압계와 병행
- 건기: 기준 수위, 정상 추세
- 우기 전: 수위 · 강우, 경보 준비
- 강우 후: 수위 · 변위, 지체 · 불안정
- 배수 시: 수위 하강, 배수 효
- 장기: 고수위 유지, 상시 위험 · 보강
5. 해석·관리
| 현상 | 연계 | 판단 |
|---|---|---|
| 강우 후 수위 상승 | 강우량 | 침투 · 지체 시간 |
| 수위 상승+변위 | 지중경사계 | 불안정 |
| 배수 후 수위 하강 | 배수공 | 효과 |
| 장기 고수위 | 간극수압 | 상시 위험 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
지하수위계와 간극수압계 차이는?
지하수위계는 관측공 수면, 간극수압계는 토층 내부 압력 함께 쓰면 해석이 정확
수위가 갑자기 떨어지면?
배수 · 누수 · 관측공 손상 확인
관측공 수위와 실제 활동층 수압이 다를 수 있나요?
관측공 위치 · 필터 구간 기준 다름. 간극수압계와 병행해 활동층 조건을 보완
우기 전 수위 기준선은?
건기 안정 수위 · 전년 우기 패턴을 비교해 임계 수위 · 경보 규칙을 갱신
