1. 계측 개요
- 목적강우 계측은 기상계측기(강우량계)로 비탈면에 영향을 주는 강수를 기록하고, 지중경사계 · 지하수위계 변위와 시간차 상관분석을 수행. 비탈면 붕괴는 많은 경우 강우 후 지하수위 상승 · 간극수압 증가와 연관
- 적용 범위누적 강우 · 강우 강도 · 선행 강우 조건을 위험도 평가에 반영
- 주요 구성강우 계측은 시간 강우량 · 일 강우량 · 누적 강우를 함께 관리 선행 강우로 지반이 포화된 상태에서 추가 강우가 오면 변위 반응이 증폭될 수 있어 3일 · 7일 누적 강우 기준을 병행하기도
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 강우 기록시간별 · 일별 강우량을 축적

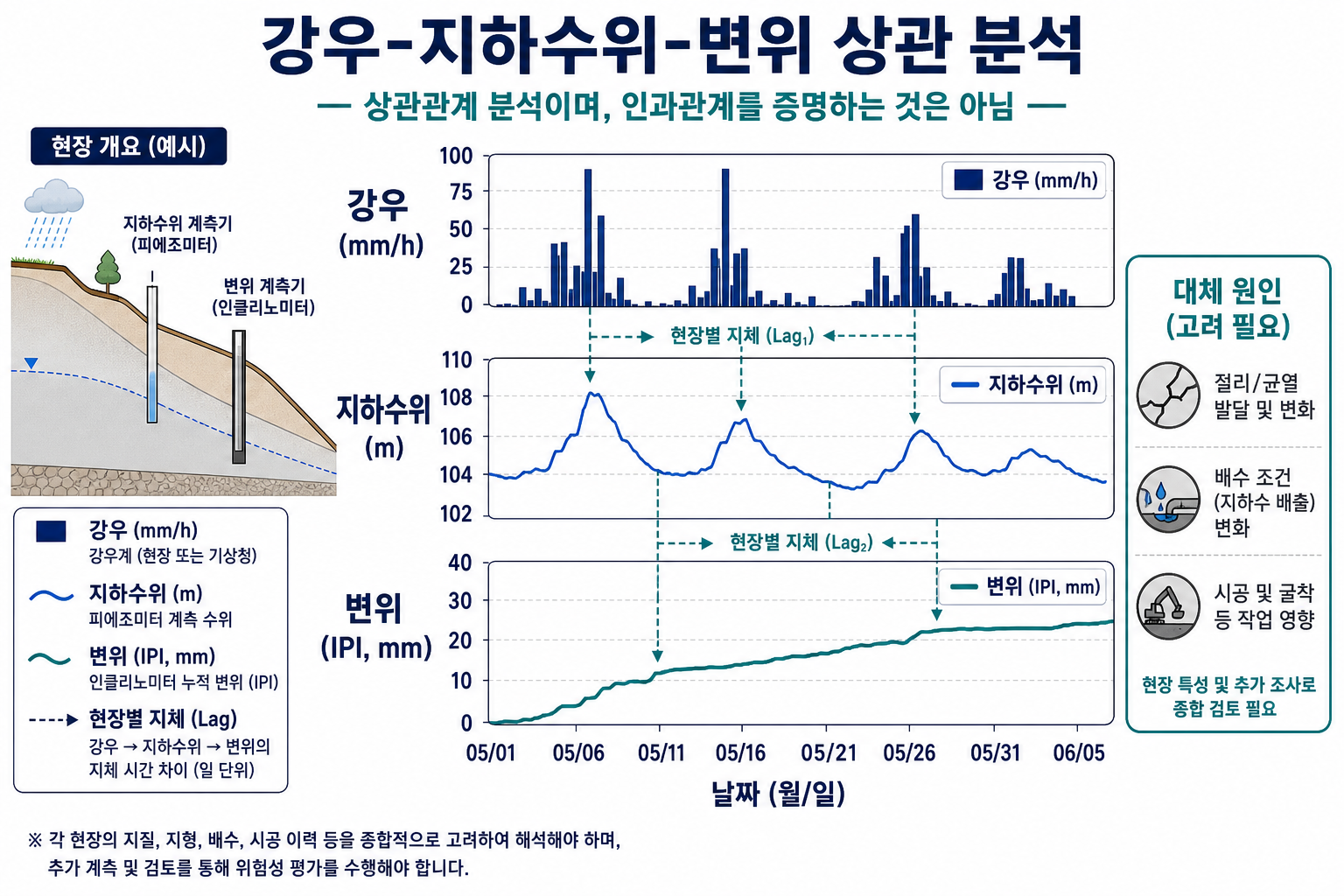

- 상관 분석강우-수위-변위 지연 시간을 파악
- 경보임계 강우 시 계측 강화 · 대피 연계
3. 대표 단면·원리
- 측정 대상강우는 지표 침투 → 지하수위 상승 → 간극수압 증가 → 전단강도 저하 순으로 작용 지체 시간은 지질 · 심도 기준 수시간~수일
4. 설치·운영

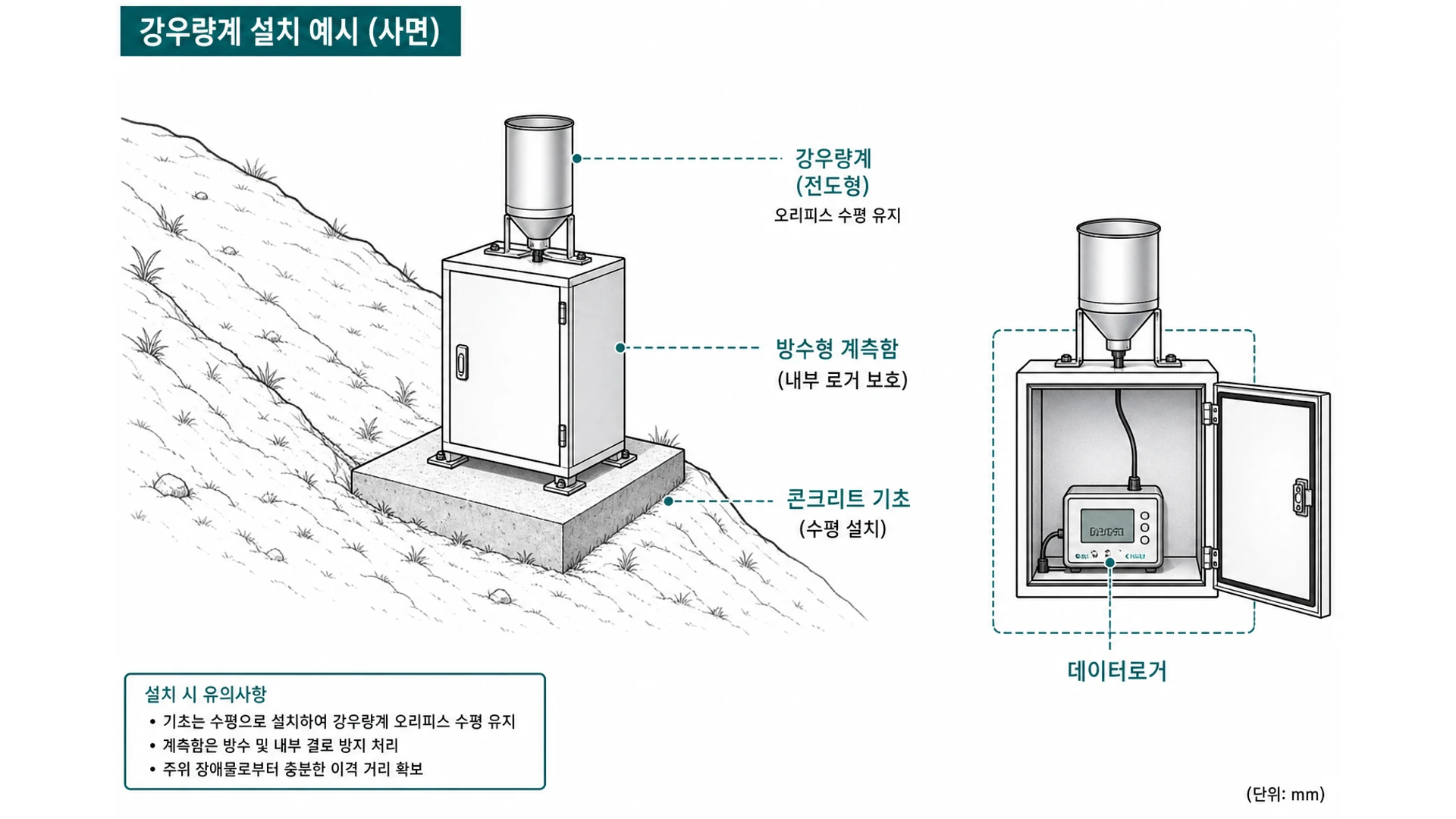

- 비탈면 대표 지점에 강우량계 설치
- 지중경사계 · 지하수위계와 동일 데이터로거에 연동
- 풍 · 온도 센서를 보완
- 원격 실시간 수신 설정
- 임계 강우 경보 규칙을 정의
- 과거 붕괴 · 위험 사례와 비교
- 평상시: 강우 · 수위, 기준 추세
- 강우 예보: 계측 빈도, 경보 준비
- 강우 중 · 후: 수위 · 변위, 지체 시간
- 임계 초: 변위 가속, 대피 · 공사 중지
- 건기: 회복 추세, 기준 갱신
5. 해석·관리
| 강우 조건 | 반응 | 조치 |
|---|---|---|
| 일강우 80mm+ | 수위 상승 | 계측 강화 |
| 연속 강우 | 변위 가속 | 경보 |
| 선행 강우 | 지연 변위 | 잠재 위험 |
| 태풍 | 복합 | 24h 모니터링 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
강우량계만 있으면 충분한가요?
변위 · 수위 계측과 반드시 연계해야 강우는 원인 변수
지체 시간은 어떻게 알 수 있나요?
과거 이벤트 상관그래프로 현장별 지체를 추정
강우 강도와 누적 강우 중 무엇이 중요한가요?
비탈면 재질 · 배수 기준 다름. 둘 다 기록 · 변위 · 수위 반응과 상관분석
원격 강우만으로 경보 가능한가요?
가능하나 지중경사계 · 수위 계측과 연동된 규칙이어야 오경보를 줄일 수 있음
