1. 계측 개요
- 목적활동면 계측은 비탈면 내부 전단 활동 추정 후보의 위치 · 변위를 센서형 다단식 지중경사계, 간극수압계, 지표변위 · 균열 · 침하 · 지하수위 · 현장관찰을 종합해 검증 지중경사계 프로파일의 전단변형 집중 구간은 활동면 추정 후보일 뿐, 단일 계측만으로 확정 금지

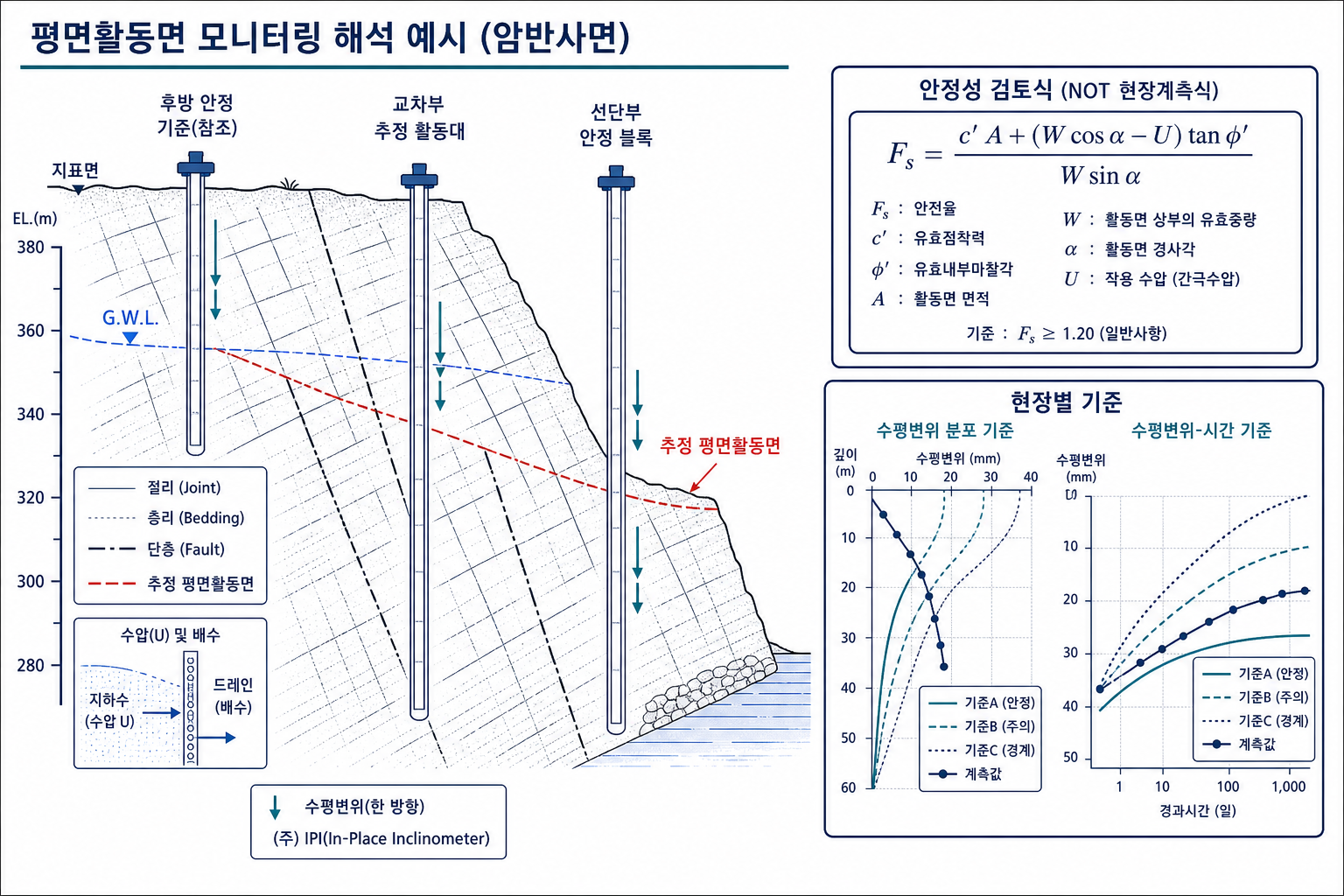

- 적용 범위원호 · 평면 활동 가정과 계측 데이터를 비교해 안정율 · 보강 설계 점검
- 주요 구성활동면 추정은 단일 계측일이 아닌 복수 시점의 지중경사계 프로파일 비교로 신뢰도가 향상. 간극수압계가 활동면 상부에 설치된 경우 수압-변위 동시 상승은 전단 강도 저하를 강하게 시사
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목

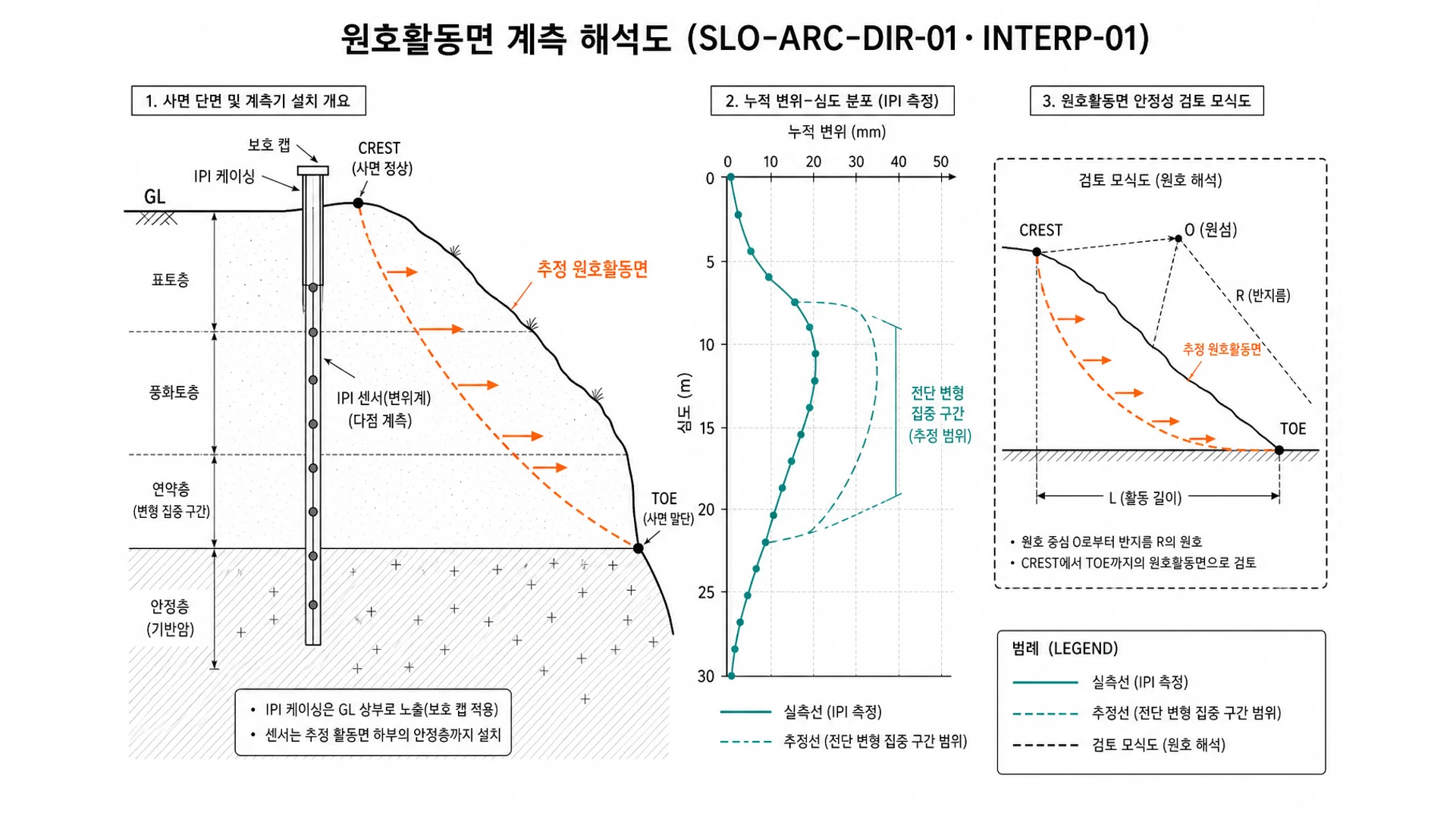

- 후보 추정변위 집중 심도를 활동면 추정 후보로 기록
- 진행 판단후보 심도 · 변위속도 변화 추적
- 설계 검증보강 후 후보 이동 · 속도 감소 여부 확인
3. 대표 단면·원리

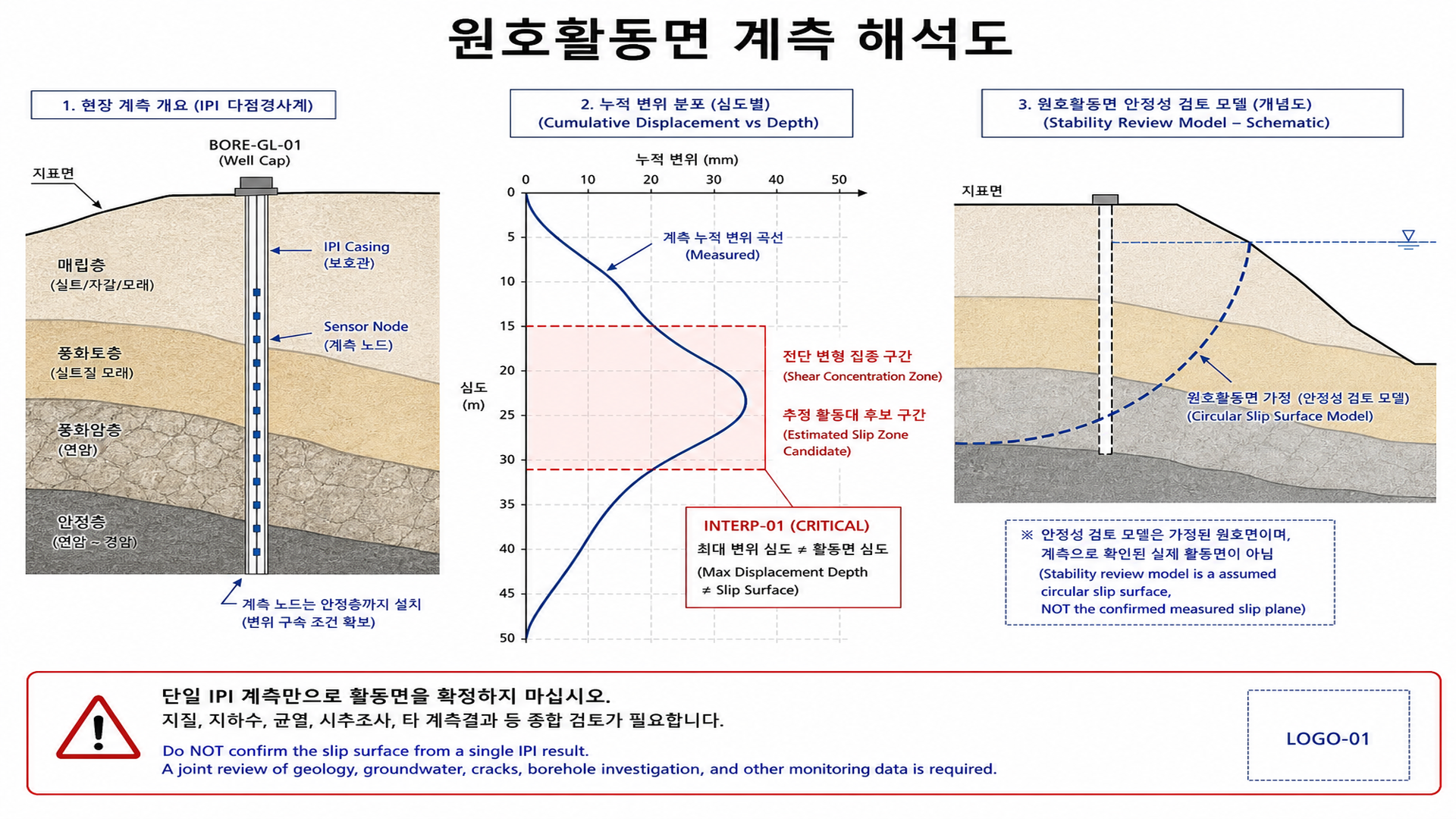

- 측정 대상활동면에서 전단 변형이 집중될 수 있으며 지중경사계는 해당 심도에서 변위 기울기가 클 수 있음.
- 측정 원리간극수압 · 지하수위 · 강우 · 균열 · 지표변위와 함께 해석 필요하며, 단일 IPI 최대 기울기만으로 활동면을 확정 금지
4. 설치·운영
- 예상 활동면 관통 단면에 센서형 다단식 지중경사계 설치
- 활동면 상 · 하부에 간극수압계 배치
- 표면 변위 측점 · 지하수위 · 강우 계측을 동시에 운영
- 현장관찰 · 균열 · 침하 데이터와 시간 동기화
- 위험 시 계측 빈도 상향
- 해석 소프트웨어와 프로파일을 비교 · 후보를 정교화
- 초기: 지중경사 프로파일, 설계 가정 vs 후보
- 강우 · 우기: 집중 심도 · 속도, 후보 정교화
- 가속 시: 변위속도, 진행성 판단
- 보강 후: 심도 이동, 효과 검증
- 장기: 잔류 변위, 관리 · 유지
5. 해석·관리
| 해석 | 데이터 | 의미 |
|---|---|---|
| 변위 집중 심도 | 지중경사계 | 활동면 추정 후보 |
| 상부 간극수압 | 간극수압계 | 전단 저항 보조 |
| 속도 증가 | 시계열 | 진행성 |
| 보강 후 | 비교 | 효과 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
활동면은 한 번에 확정되나요?
아님. IPI 집중 심도는 추정 후보며, 지질 · 수압 · 균열 · 침하 · 현장관찰을 종합해 정교화
평면 · 원호 중 어떤 모델?
지질 · 지형 기준 다름. 계측 프로파일 형태로 가설을 검증
보강 후 활동면이 이동하나요?
변위 집중 심도 · 속도 변화로 보강 효과를 판단 후보 이동 · 재형성 시 추가 대책 검토
간극수압계는 어디에 두나요?
활동면 상 · 하부와 배수 상태를 함께 보는 위치에 배치 강우 · 수위와 시간 동기화
