1. 계측 개요
- 목적구조물 변위 계측은 비탈면 하단 옹벽 · 석축의 수평 · 연직 변위를 프리즘(측점) · 광학 측량망 · LVDT 변위계로 추적 배면 비탈면 표면 거동은 와이어식 변위계로 별도 관측
- 적용 범위공사 중 다점 3D가 필요할 때만 영향권 밖 부동점 · 프리즘 망을 보조로 병행 장기 유지관리에서는 센서형 · 광학 측점이 일반적
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 구조물 변위옹벽 · 옹벽형 구조 수평 · 연직 변위 추적
- 배면 비탈면옹벽 뒤 성토면 표면 변위를 와이어식으로 연속 기록
- 안정 평가전도 · 활동 징후를 조기에 포착
- 보강 검증앵커 · 보강 공법 효과 확인

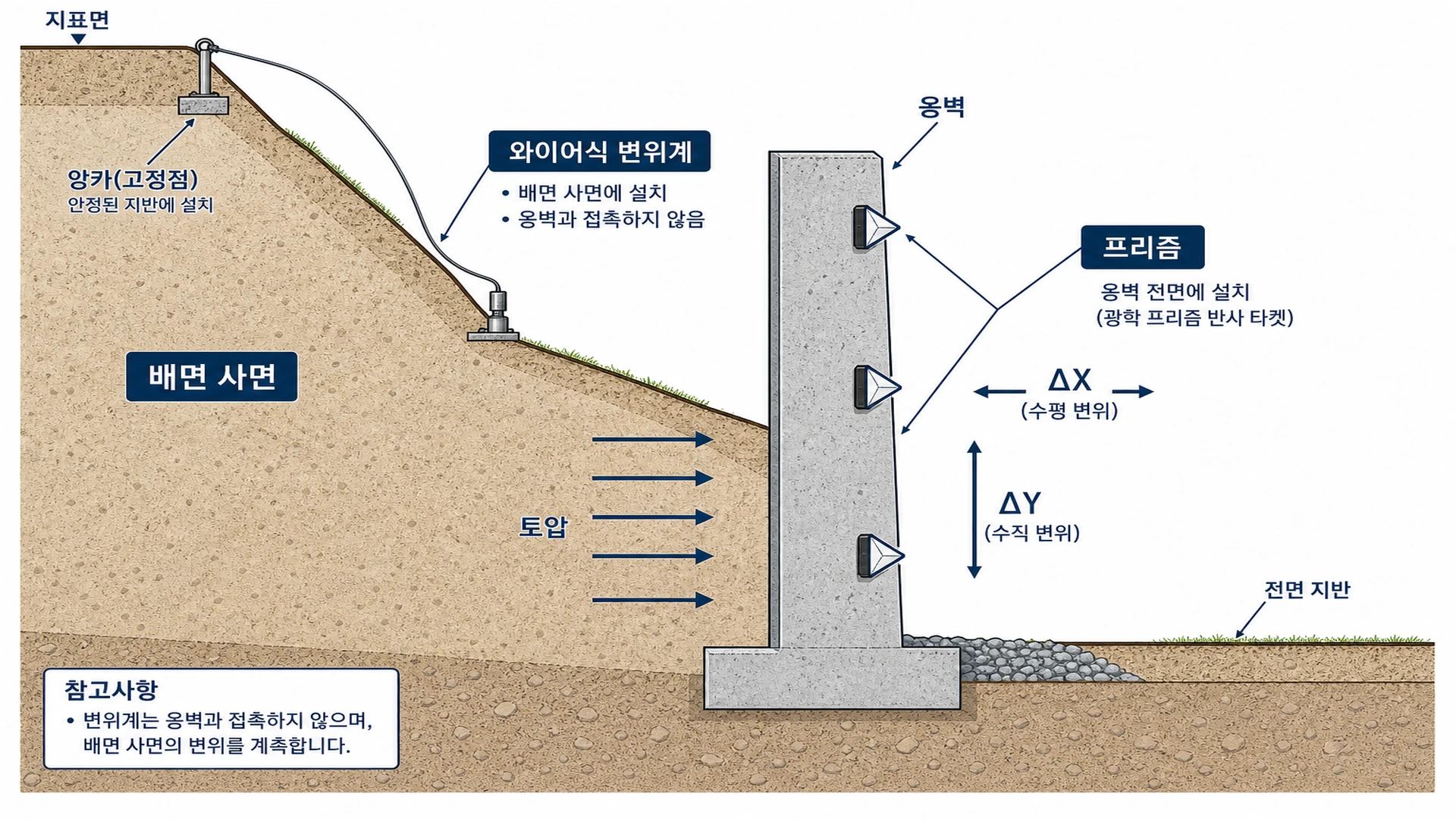

3. 대표 단면·원리

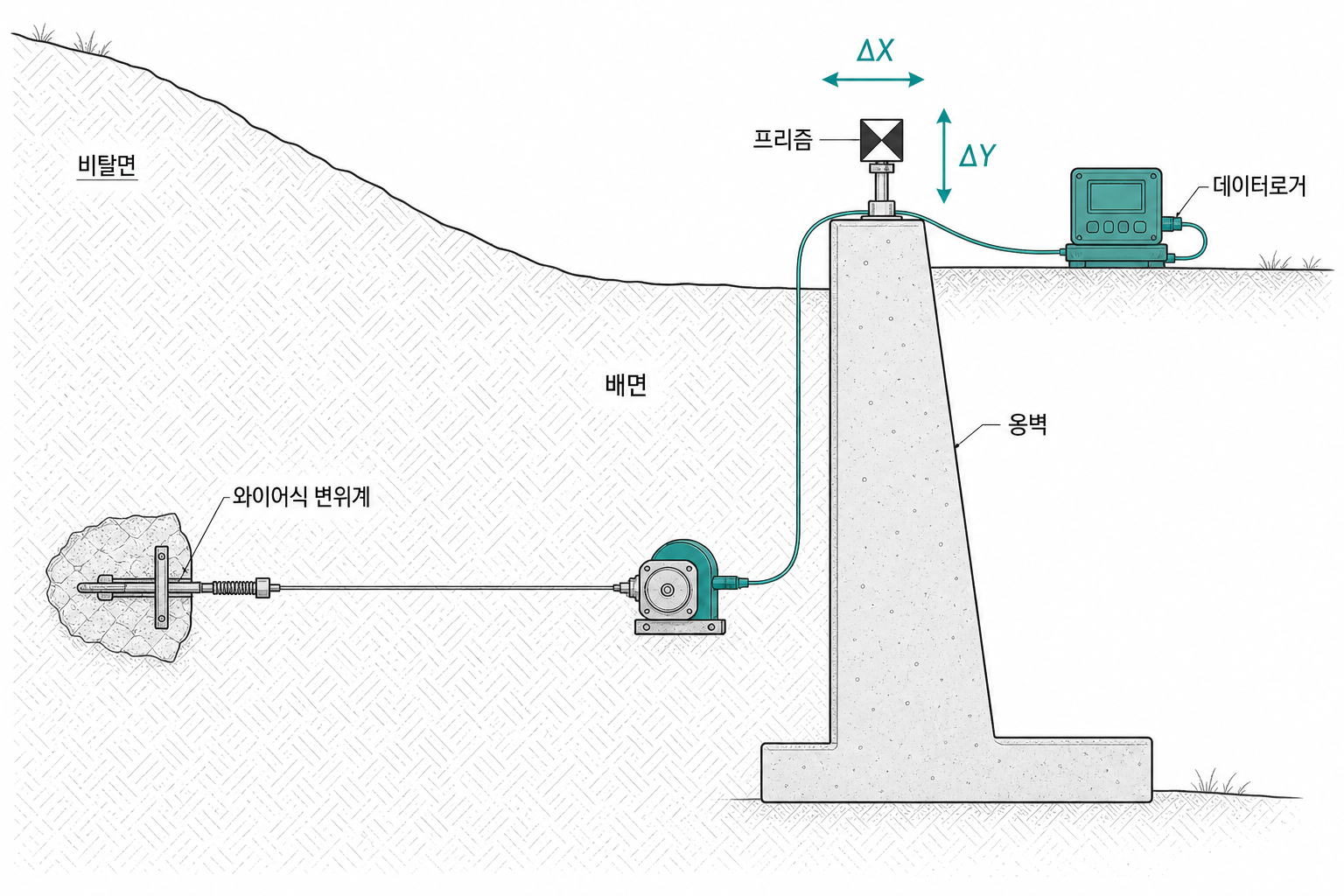

- 측정 대상와이어식 변위계는 안정 기준부에서 배면 비탈면 표면 측점까지 연장량 기록 옹벽 본체는 프리즘 측점 · (선택) 광학 측량으로 좌표 변위 추적
4. 설치·운영
- 배면 비탈면 상부 안정지에 와이어식 변위계 기준부 설치
- 배면 비탈면 표면 측점에 센서 헤드 · 와이어 배치
- 옹벽 전 · 중 · 하부에 프리즘(측점) 설치
- 데이터로거 · 원격계측으로 연속 수집 설정
- (선택) 공사 중 다점 3D: 영향권 밖 부동점 · 프리즘 측점
- 지중경사계 · 지표경사와 동일 단면 좌표를 맞춤
- 강우 · 지하수위 이벤트 시 고빈도 계측으로 전환
- 설치 · 초기: 와이어식 변위계, 영점 · 케이블
- 우기: 수위 · 지중변위, 옹벽 전진
- 보강 후: 변위 감소, 앵커 효
- 이벤트: 지진 · 굴착, 잔류 변위
- 장기: 누적 변위, 유지관리
5. 해석·관리
| 징후 | 연계 | 대응 |
|---|---|---|
| 수평 전진 | 지중경사 · 토압 | 보강 검토 |
| 연직 침하 | 기초 · 배수 | 원인 조사 |
| 비대칭 변위 | 균열 · 경사 | 국부 손상 |
| 속도 증가 | 강우 후 | 경보 · 대피 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
와이어식 변위계는 어디에 설치하나요?
배면 비탈면(옹벽 뒤 · 위 성토면) 표면에 설치 옹벽 전면에는 설치 금지
옹벽 변위는 어떻게 측정하나요?
옹벽 전면 프리즘 측점과 (선택) 영향권 밖 광학 측량망으로 좌표 변위 추적
부동점 위치 기준은?
옹벽 변위 · 침하 영향권 밖 안정 지반 또는 구조물에 둡니다
지표 변위와 구조물 변위 차이는?
지표는 토체 표면, 구조물 변위는 옹벽 · 석축 자체 거동 둘 다 보면 전도 · 활동을 구분
경보 시 우선. 조치는?
추가 계측 · 육안 점검 · 배수 · 하중 제한 등 계획서 단계별 대응을 시행
