구조물경사계

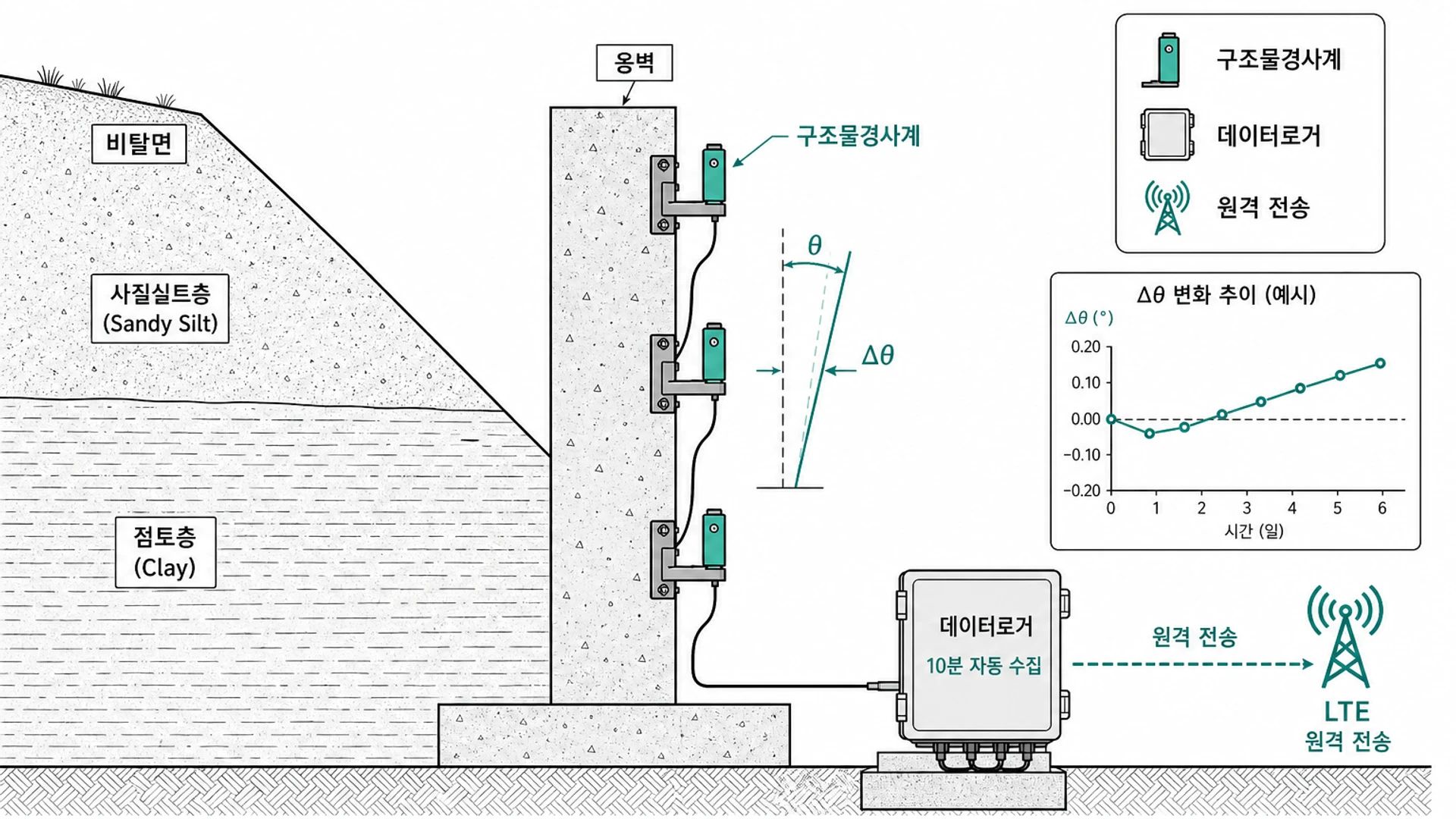

• 목적비탈면 · 급경사지 옹벽 · 보강토 · 앵커헤드 · 말뚝헤드 등 구조물 본체의 기울기 · 회전을 구조물경사계로 확인(KR C-02050 해설5 §1.2). 지반에 매설하는 지중경사계 · 표면 패드 지표경사계와 달리 구조물 표면 부착이 핵심
• 적용 범위기울기 변화율 · 비대칭 회전을 추적 · 강우 · 지중경사계 · 지표경사계와 시간 동기화. 데이터로거 10분 자동 수집 · 원격계측시스템 연동
• 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면 · 급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 구조물 기울기옹벽 · 석축 · 보강 구조물의 경사 · 회전(θ, Δθ) 추적
• 전도 · 활동 징후구조물 본체 기울기 가속 · 비대칭 → 전도 · 활동 가능성 검토
• 보강 검증앵커 · 말뚝 · 옹벽 보강 전후 기울기 · 속도 변화 확인
• 통합 해석지중 · 지표 변위 연계 원인 · 진행 단계 구분

• 측정 대상구조물경사계: L형 브래킷 등으로 콘크리트 · 강재 구조물 표면에 고정 · 2축(수평 · 수직) 기울기 측정. 지표경사계는 비탈면 토체 표면 패드 · 지중경사계는 천공 casing 내부 심도별 변위: 측정 대상 · 설치 위치가 다름

• 옹벽 상 · 중 · 하부 · 앵커헤드 · 말뚝헤드 등 구조물 본체에 구조물경사계 배치
• 측정축을 전도 · 활동 예상 방향에 맞춤 · 브래킷 · 볼트 고정
• 데이터로거 · 통신으로 10분 자동 수집 설정(KR C-02050)
• 지중경사계 · 지표경사계와 동일 단면 좌표 정합
• 기상계측기 · 지하수위계와 시간 동기화
• 초기치 안정 후 정기 · 집중 계측 · 강우 예보 시 빈도 상향
• 감리 · 시공 확인: 부착 위치 · 측정축이 도면 · Figure와 일치하는지 확인
• 감리 · 시공 확인: 온도 보정 · 영점 기록이 초기치에 포함되었는지 확인

• 설치 · 초기: 구조물경사계 기준선, 브래킷 안정 · 측정축 · 영점
• 우기: 강우 · 지중변위 연계, 기울기 가속 · 비대칭 회전
• 보강 후: 기울기 감소, 앵커 · 말뚝 효
• 이벤트: 지진 · 굴착, 잔류 기울기 · 급변
• 장기: 누적 Δθ, 유지관리 · 재활동 징후

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
신축계	신축계	10분 자동 수집 · 와이어식(토사면)·봉식/로드식(암반사면)	인장균열·단차 변위 예상 단면
지표경사계	지표경사계	10분 자동 수집 · 측정범위 ±10° 내 · 정확도 1.0%FS 이하	수평변위 중요 선단부·가장자리
지중경사계	지중경사계	10분 자동 수집 · 측정범위 ±30° 내 · 정확도 3.0%FS 이하	측방변위 예상 지점 · 비탈면 대표 단면
지표침하계	지표침하계	10분 자동 수집 · 정밀도 1 mm 이하	잔류침하 초과 예상 구간 최대침하
지하수위계	지하수위계	10분 자동 수집 · 범위 150 m 내(가변)	지하수위 검토 필요 지점
구조물경사계	본 항목	10분 자동 수집 · 측정범위 ±10° 내 · 정확도 1.0%FS 이하	옹벽·보강토·앵커헤드·말뚝헤드 등 구조물 본체(2개 이상)

구분	지표경사계	구조물경사계
측정 대상	비탈면 토체 · 표면 패드	옹벽 · 보강 구조물 본체
설치	수평 패드 · 지표 고정	구조물 표면 브래킷 부착
해석 초점	표면 전도 · 침식 징후	구조물 회전 · 전도 · 비대칭
연계	지표경사 리프	구조물경사계 센서

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.2(비탈면 · 옹벽 표11~13) · §4.3 · KDS 11 10 15 지반계측 §4.1.2 비탈면 · 절토 · KCS 11 10 15 시공 중 지반계측 · 설계 안정율 · 붕괴 위험 등급 · 계측관리계획서 · 발주처 관리기준 우선
• 변위속도 · 강우 후 반응 · 관리 단계별 대피 · 보강은 현장 기준에 따름
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
