비탈면·급경사지 지표변위 측정 목적·적용 현장·설치·데이터 해석·관리기준·관련 센서 기술 자료

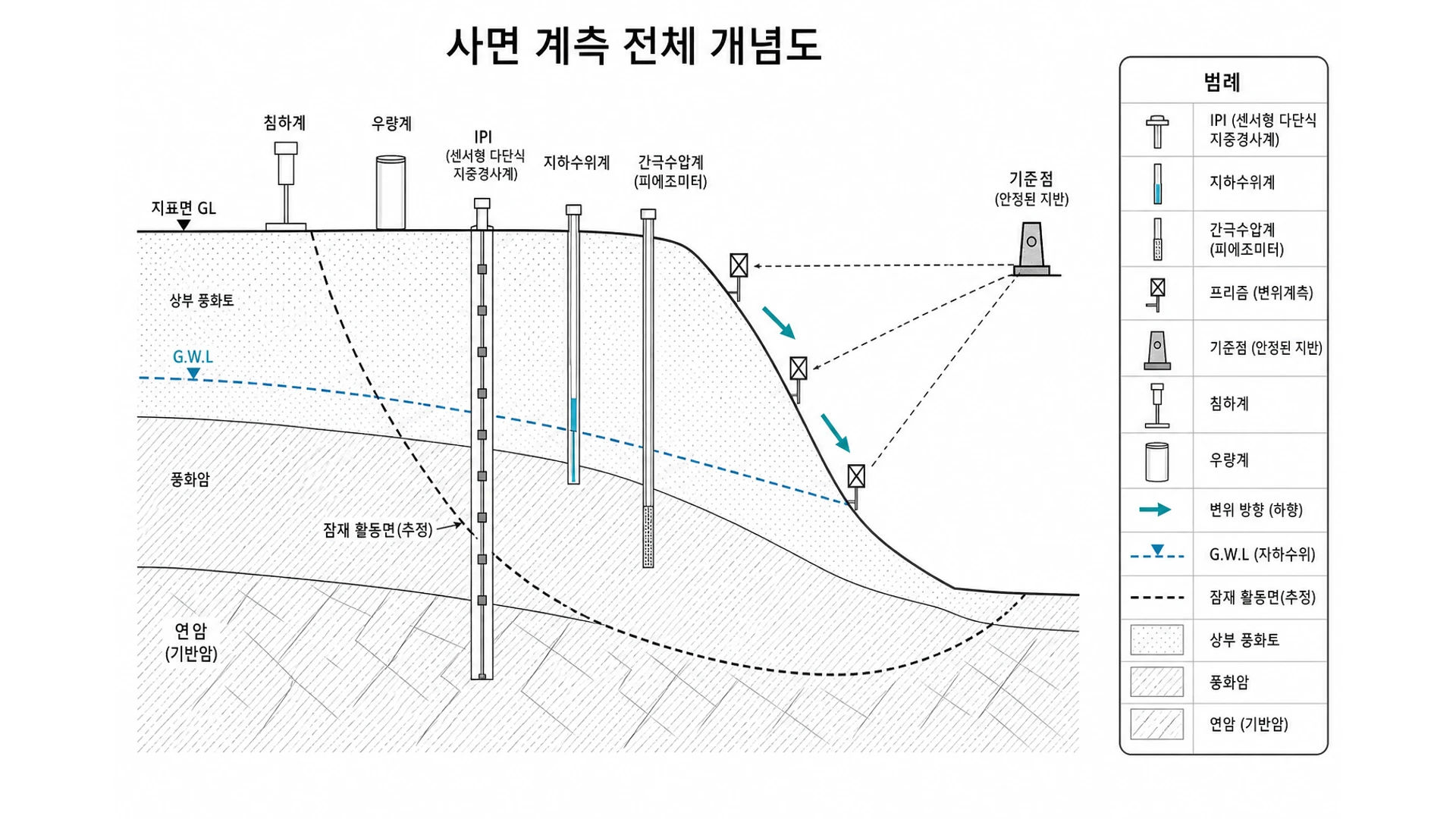

비탈면·급경사지 계측 전체 개념도: IPI·침하계·지하수위·간극수압(주) · 프리즘(선택)
1. 계측 개요
목적비탈면 표면 균열 · 절리 · 블록 이동을 변위계 · 측량 프리즘 · GNSS 변위계로 추적. 표면 활동 징후 · 변위속도 확인
적용 범위지중변위는 심도별 내부 전단 · 지표변위는 표면 측점 수평 · 연직 이동 · 균열 개구량. 강우 · 지하수위 · 지표경사와 함께 국부 붕괴 · 진행성 활동 구분
주요 구성표면 변위는 균열 개구 · 블록 이동 · GNSS · 프리즘을 동일 시간축으로 기록. 강우 후 지연 반응이 있으면 지하수 침투 · 간극수압 상승과 연계 · 속도만 증가 · 절대량이 작아도 가속 여부 우선 검토. 보강 · 앵커 · 말뚝 후 동일 측점에서 속도 정체 · 감소로 효과 확인 · 기준점 BM · 부동점 안정 상태를 정기 점검 · 계측 일지에 균열 사진 · 측점 좌표 · 강우 이벤트를 함께 기록 · 토괴 이동 방향과 와이어 · 프리즘 방향 불일치 시 설치 상태 우선 재확인 · 우기 집중 계측 주기를 사전에 일지에 명시
2. 주요 계측 항목
표면 활동균열 · 블록 · 토괴 표면 이동 추적
변위속도시간-변위 곡선으로 가속 여부 검토
대책 효보강 · 배수 후 표면 변위 감소 · 정체 확인
3. 대표 단면·원리
측정 대상안정 기준점(BM) · 부동점 대비 표면 측점 상대 변위 · 프리즘 · GNSS 좌표 변화 → 누적 변위 δ · 변위속도 v.
측정 원리지표경사(회전) · 지중변위(심도별 변형)와 구분 기록
4. 설치·운영
균열 상 · 하부 · 예상 활동 토괴에 표면 변위 측점 배치
안정 지반에 기준점 BM 또는 변위계 기준부 설치

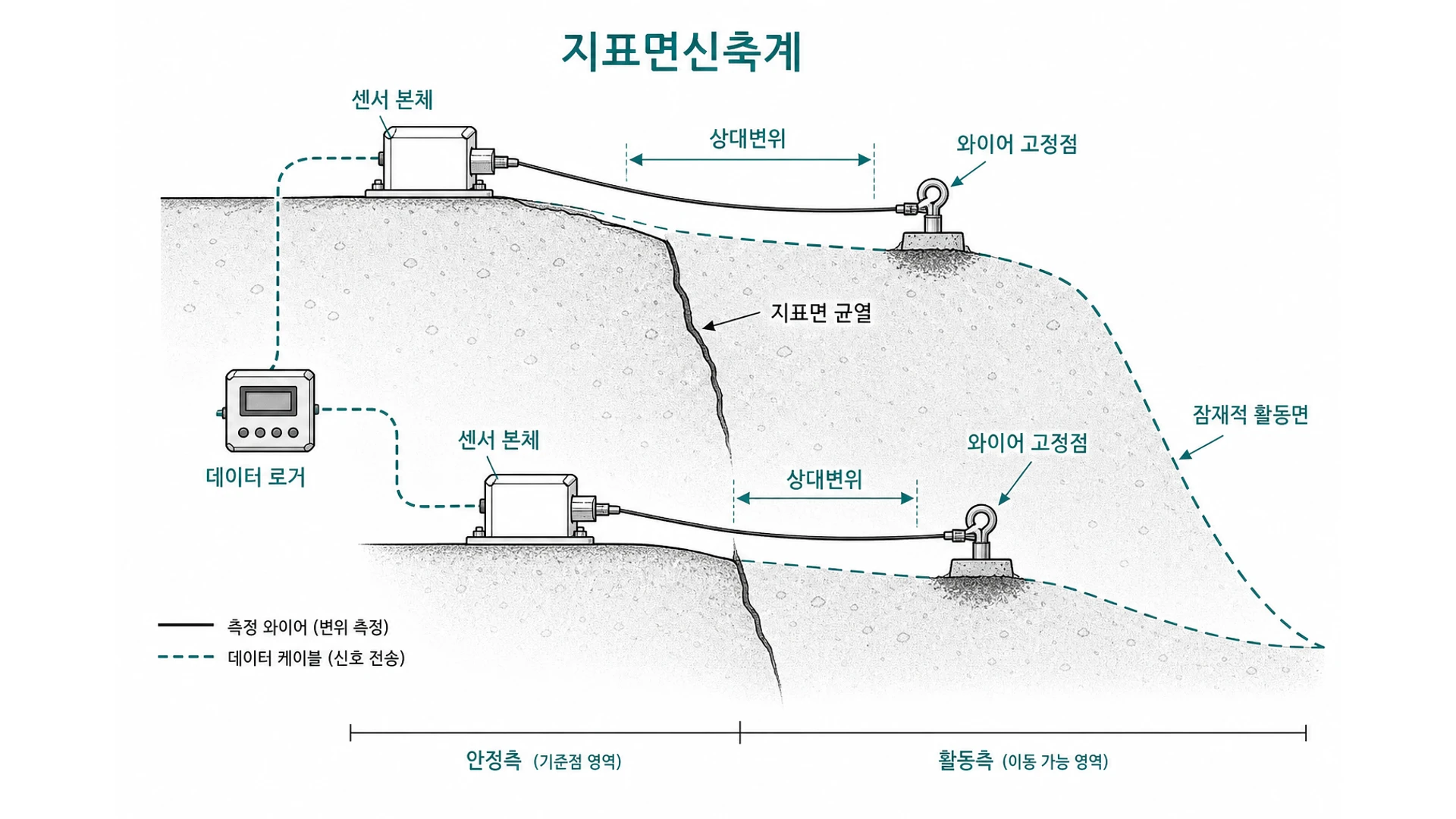

와이어식 변위계는 이동 방향과 일치하도록 설치
프리즘 · GNSS 측점: 시야 · 위성 수신 · 기준망 확인
강우량계 · 지하수위계 · 지표경사계와 동일 시간축 수집
초기치 안정 후 정기 · 우기 집중 계측
감리 · 시공 확인: 기준점 · 측점 위치가 설계도와 일치하는지 확인
감리 · 시공 확인: 측정 방향 · 균열 교차 설치가 도면에 표기되었는지 확인
설치 · 초기: 기준점 · 초기치, 측점 안정 · 방향
평상시: 누적변위, 정상 추세 · 속도
강우 후: 변위속도, 가속 · 지연 반응
보강 후: 변위 감소, 대책 효
장기: 잔류 변위, 재활동 징후
5. 해석·관리
현상
검토 방향
현장 확인
균열 개구 증가
표면 활동 · 심부 연계
강우 · 지하수위 · 지중경사계
측점 좌표 이동
토괴 이동 방향 · 규모
GNSS · 프리즘 · 현장 순찰
변위속도 증가
관리 단계 상향 가능성
지중변위 · 지표경사 동시 확인
보강 후 정체
안정화 · 잔류 위험
배수 · 앵커 효과 · 속도 추세
근거 기준: KDS 11 10 15 지반계측 §4.1.2 비탈면 · 절토 · KCS 11 10 15 시공 중 지반계측 · 설계 안정율 · 붕괴 위험 등급 · 계측관리계획서 · 발주처 관리기준 우선
