1. 계측 개요
- 목적지표경사 계측은 비탈면 표면 · 옹벽 상부 등에 설치한 지표경사계(틸트미터)로 기울기 변화를 측정 보링식 지중경사계와 달리 표면 패드에 고정하며, 국부 전도 · 배수 불량 · 동결 · 침식 징후를 조기에 포착
- 적용 범위지표 균열 · 소규모 변위보다 전체 기울기 추세를 보는 항목으로, 지중경사계 · 지하수위계와 병행
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 전도 감시표면 기울기 · 변화율 추적
- 국부 이상배수 · 침식 · 동결 등 지표 원인을 포착
- 구조물 연계옹벽 · 석축 상부 안정 확인
3. 대표 단면·원리

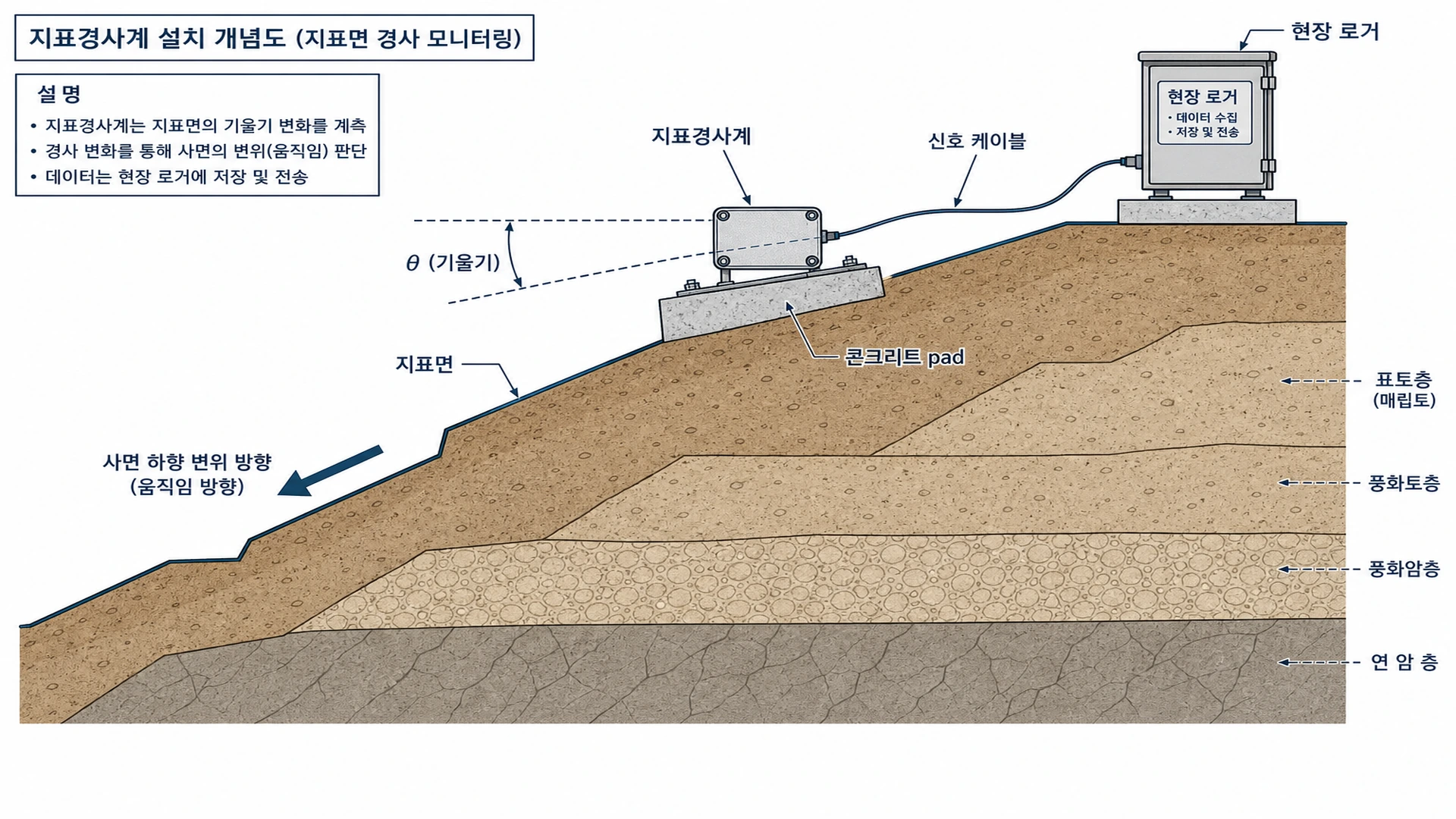

- 측정 대상지표경사계는 중력 기준 기울기(각도 또는 sinθ)를 측정 온도 · 진동 영향을 분리하고, 강우 · 수위 이벤트와 시간 동기화
4. 설치·운영

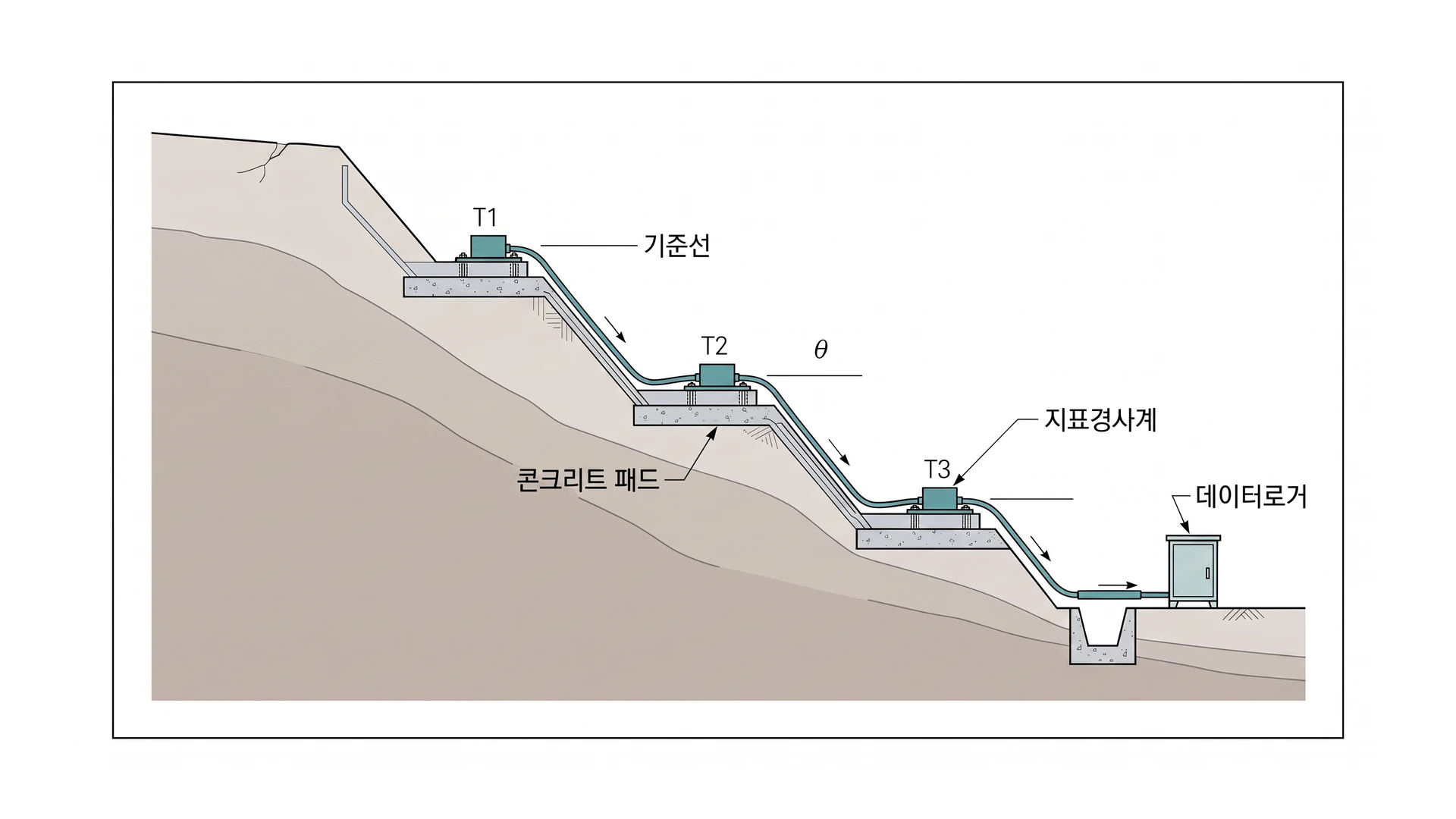

- 비탈면 상부 · 옹벽 crest 등 대표 위치에 패드 기초를 조성
- 지표경사계를 수평 패드에 고정 · 방향 기록
- 케이블 보호 · 방수 처리
- 강우 · 지하수위 계측과 동일 단면에 배치
- 초기치 안정 후 정기 · 집중 계측 실시
- 지중경사계 · 표면 변위 측점과 데이터 연동
- 설치 · 초기: 지표경사계 기준선, 패드 안정 · 방향
- 우기: 강우 · 수위 연계, 기울기 가속
- 건기: 온도 · 건조 수축, 정상 범위
- 보강 후: 기울기 감소, 대책 효
- 장기: 누적 기울기, 잔류 안정
5. 해석·관리
| 패턴 | 연계 | 판단 |
|---|---|---|
| 강우 후 증가 | 지하수위 · 지중변위 | 배수 · 활동 |
| 단방향 기울기 | 옹벽 · 균열 | 국부 불안정 |
| 급격 변화 | 이벤트 | 즉시 점검 |
| 장기 완만 | 온도 | 정상 추세 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
지표경사계와 지중경사계 차이는?
지표경사계는 표면 패드 기울기, 지중경사계는 심도별 수평변위 함께 쓰면 표면 · 심부 거동을 구분
패드 기초가 중요한 이유는?
센서는 패드와 함께 움직 침하 · 전도가 패드에 포함되므로 기초 안정화가 필수
온도 보정이 필요한가요?
고정밀 장기 추세에서는 온도 영향을 보정 계획서 · 제조사 권장에 우선
경보 기준은?
설계 · 계측관리계획서에 우선. 변화율 · 누적 기울기와 지중변위를 함께 판단
