1. 계측 개요
- 목적연약지반 성토체 상부 지표침하계는 성토 · 다짐 · 상면 정리 완료 후 성토체 상면에 설치한 측점(표면 측점 · 침하핀 등)으로 성토체의 잔류침하 · 수렴을 확인하는 계측이다. 영향권 밖 기준점(BM) 대비 수준측량으로 누적침하량(ΔH) · 침하속도(ΔH/Δt)를 산출한다
- 적용 범위성토 전 · 중 원지반면 침하는 시공단계 침하계 · 철도 노반은 성토 완료 후 HSB · TCL 전 철도 지표침하계와 유사 맥락 · 층별침하 · 간극수압 · 침하계 리프와 시간축 동기화
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 연약 지반 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 목적연약지반 성토체 상부 지표침하계는 성토 · 다짐 · 상면 정리 완료 후 성토체 상면에 설치한 측점(표면 측점 · 침하핀 등)으로 성토체의 잔류침하 · 수렴을 확인하는 계측이다. 영향권 밖 기준점(BM) 대비 수준측량으로 누적침하량(ΔH) · 침하속도(ΔH/Δt)를 산출한다
- 적용 범위성토 전 · 중 원지반면 침하는 시공단계 침하계 · 철도 노반은 성토 완료 후 HSB · TCL 전 철도 지표침하계와 유사 맥락 · 층별침하 · 간극수압 · 침하계 리프와 시간축 동기화
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 연약 지반 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
- 잔류침하성토체 상면 초기 표고 대비 누적 연직 변위(ΔH) 추적
- 침하속도관측 간격별 ΔH/Δt로 즉시 · 압밀 · 잔류 구간 추세 검토
- 수렴 판단침하속도 감소 · 안정화 여부로 성토체 수렴성 검토
- 후속 공정포장 · 구조물 · 노반 등 후속 시공 착수 가능성 검토
3. 대표 단면·원리

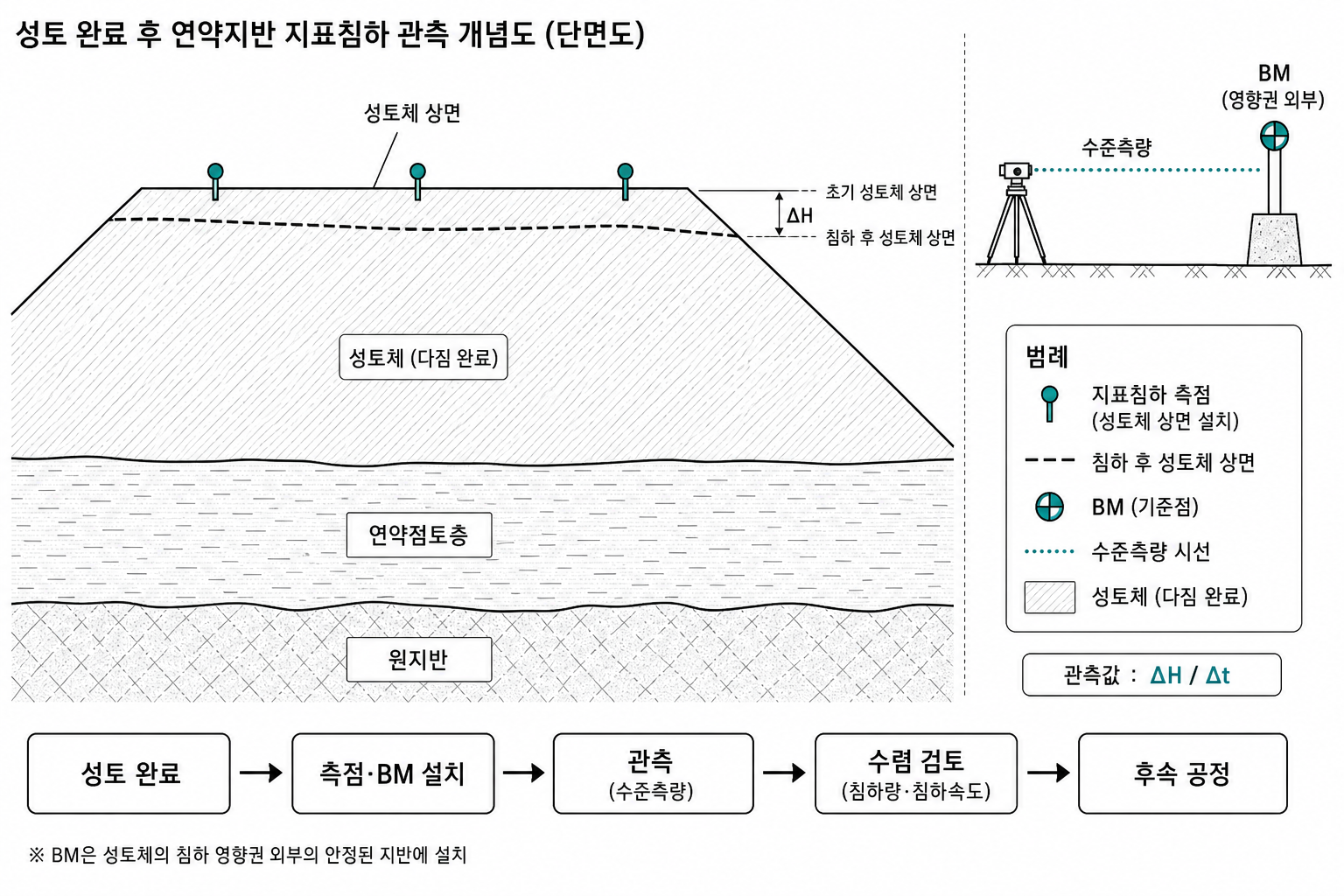

- 측정 대상측정 대상은 성토 완료 후 성토체 상면이다. 지표침하 측점을 상면에 설치하고, 성토 영향권 밖 안정 지반에 BM을 두어 수준측량으로 초기 표고 · 누적 변위를 확인한다. 초기 상면은 실선, 침하 후 상면은 점선으로 구분 · ΔH · ΔH/Δt를 해석한다
- 측정 원리즉시침하 · 압밀 · 잔류(2차압축)는 침하량 · 속도 추세로 구분하며, 본 페이지는 가짜 시간-침하 곡선 · 임의 수집 주기 · 관리 수치를 제시하지 않는다
4. 설치·운영
- 성토 · 다짐 · 상면 정리 완료 직후 대표 단면 · 측점 위치를 계획서와 대조한다
- 성토체 상면에 지표침하 측점을 설치한다: 원지반 매립 침하판 · 지중 센서가 아님
- 성토 영향권 밖 안정 지반에 BM(기준점)을 설치 · 수준측량 망을 구성한다
- 초기 표고를 확정 · 기록한 뒤 계획된 주기로 반복 수준측량한다
- 누적침하량(ΔH) · 침하속도(ΔH/Δt)를 산출 · 일지에 기록한다
- 성토 이력 · 다짐 · 하중 이벤트와 측정 시각을 동기화한다
- 감리 · 시공 확인: 측점이 성토체 상면 · 협약 위치와 일치하는지 확인한다
- 감리 · 시공 확인: BM이 영향권 밖 · 안정 지반에 설치되었는지 확인한다
- 감리 · 시공 확인: 후속 공정 착수 전 수렴 검토 결과가 기록되었는지 확인한다
- 성토 완료: 상면 정리 · 다짐 완료, 측점 · BM 설치 · 초기 표고 확정
- 관측 기간: 성토체 안정화 대기, ΔH · ΔH/Δt 반복 측정
- 수렴 검토: 침하속도 감소 · 안정화, 잔류침하 · 부등침하 검토
- 후속 공정: 포장 · 노반 · 구조물 착수, 계측 이관 · 잔류 변위 기록
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.1 (표8~10) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 원지반침하계 | 원지반침하계 | 10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 설계 침하에 따름 | 허용 잔류침하 초과 예상 구간 · 원지반 |
| 지표침하계 | 본 항목 | 성토 완료 후 HSB·TCL 전 · 성토체 상면 수준측량 · ΔH·ΔH/Δt | 성토 완료 직후 · 후속 궤도공사 착수 전 침하 수렴 확인 구간 |
| 지하수위계 | 지하수위계 | 10분 자동 수집 · IP67/68 · 분해능 0.1%FS 이하 | 지하수위 변화 검토 필요 지점 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 초기 급침하 | 즉시침하 · 다짐 · 재하 | 성토 완료 직후 ΔH · 이력 |
| 압밀 구간 | 침하속도 감소 추세 | ΔH/Δt · 관측 기간 |
| 잔류 지속 | 2차압축 · 최종 고 | 장기 추세 · 층별침하 |
| 재가속 · 부등침하 | 지질 · 다짐 · 하중 변화 | 측점 간 편차 · u · IPI |
- 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.1(흙구조물 표8~10) · §4.3 · KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준. 철도 노반은 KDS 47 · KCS 47 · KR C-14040 추가 적용 · 철도 지표침하계 참조
