1. 계측 개요
- 목적측방유동 계측은 연약지반 성토 시 측방으로 지반이 밀려나는 현상을 지중경사계, 간극수압계로 감시 측방유동은 성토 안정 파괴의 한 형태로, 급격한 수평변위 · 지표 균열 · 성토체 슬립과 연관
- 적용 범위성토 속도 · 성토고 · 지반 강도 · 배수 조건과 함께 통합 판단
- 주요 구성측방유동 징후는 지중경사계 수평변위 가속 · 지표 균열 · 성토체 슬립 연계 한계 상태 근접 시 성토 중지 · 성토고 감소 · 반치 공법 · 지반置換 등을 검토하며, 야간 성토는 자동 경보가 필수
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 연약 지반 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 수평변위성토체 · 연약층 측방 변위 추적
- 안정허용 측방변위 · 속도 내인지 확인
- 조기 경보가속 징후 시 성토 중지 연계

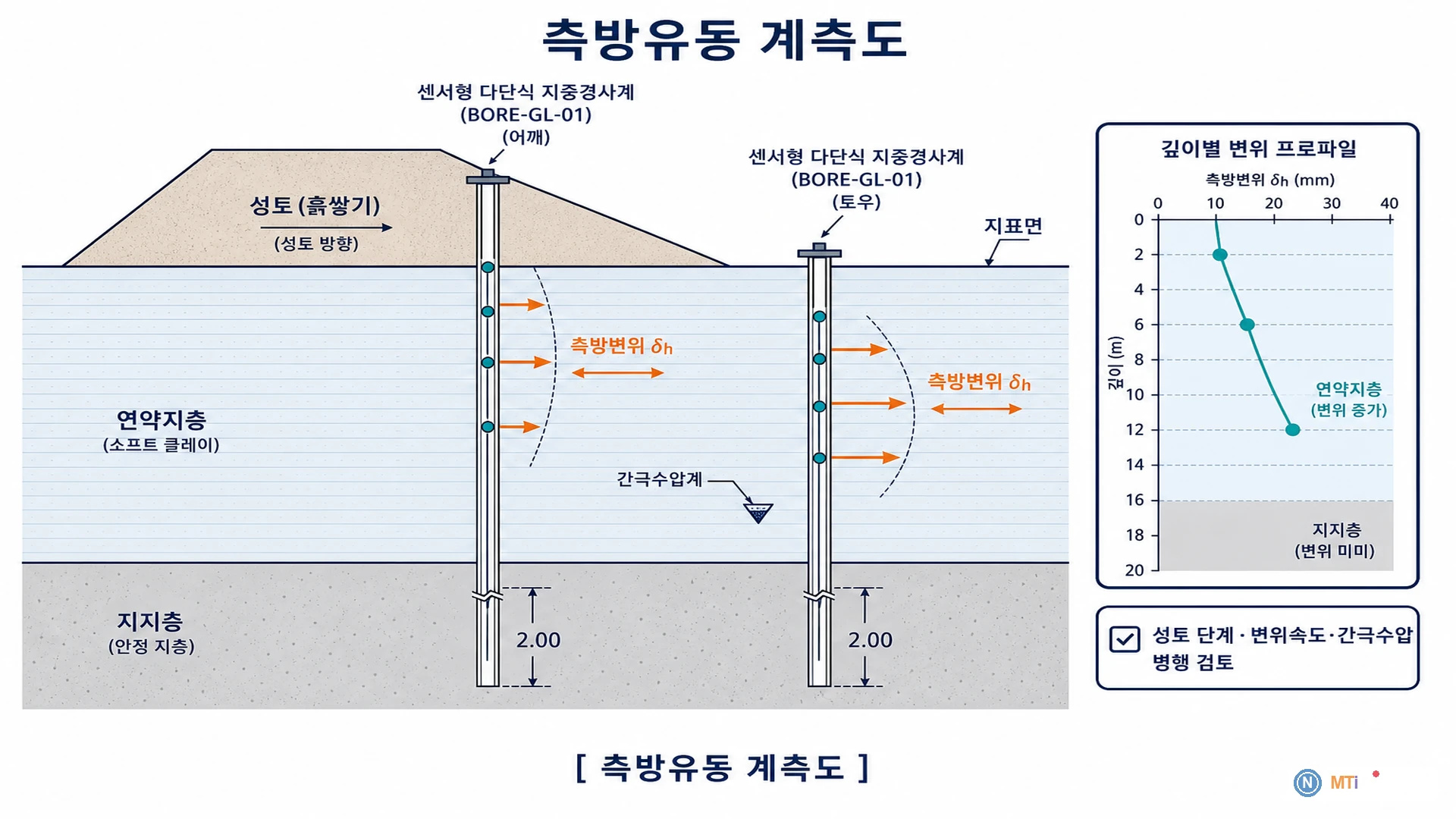

3. 대표 단면·원리
- 측정 대상측방유동은 연약층 전단강도 초과 시 발생 지중경사계는 측방 수평변위, 간극수압은 전단 저항 상태 징후
4. 설치·운영
- 성토체 측면 · 연약층에 지중경사계 설치
- 성토 방향에 수직인 측정축 설정
- 간극수압계를 연약층에 배치
- 성토 단계 · 고를 일지와 연동
- 지표 균열 · 변위 측점을 보완
- 실시간 경보 설정
- 성토 전: 지중경사 · 수압, 초기치
- 성토 진행: 측방 변위, 속도 · 한도
- 가속 징후: 수평 · 지표, 성토 중지
- 속도 조정: 간극수압, 안정 회복
- 준공: 잔류 변위, 보강 검증
5. 해석·관리
| 징후 | 센서 | 대응 |
|---|---|---|
| 측방 변위 증가 | 지중경사계 | 성토 중지 |
| 간극수압 상승 | 간극수압계 | 속도 감소 |
| 지표 균열 | 육안 · 균열계 | 긴급 조사 |
| 가속 | 속도 그래프 | 보강 · 공법 |
- 연약지반 기준은 성토 안정율, 허용 침하, 허용 측방변위, 간극수압 소산율 기준 설정 성토 중 급격한 침하 · 측방변위 · 간극수압 재상승 시 성토 중지 · 속도 조정 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
측방유동과 활동면 차이는?
측방유동은 성토 하중에 의한 연약지반 밀림, 활동면은 비탈면 전단 파괴 계측 배치는 유사
성토고를 낮추면?
측방변위 · 간극수압 반응으로 효과를 계측으로 확인
측방향 유동과 지반 융기를 어떻게 구분하나요?
수평변위 방향 · 지표 융기 · 지중경사 프로파일을 함께 검토. 연약층 두께 · 하중 조건이 핵심
말뚝 공사 시 측방향 변위 기준은?
설계 · 계측관리계획서에 우선. 인접 구조물 · 지하매설물 계측 연계
