1. 계측 개요
- 목적층별침하는 지중 여러 심도에서 발생하는 침하를 층별침하계로 분리 측정 총 침하만으로는 어느 연약층 · 매립층에서 침하가 집중되는지 알 수 없어, 지반개량 효과 · 잔류침하 위험 판단에 필수
- 적용 범위압밀층 위치 · 두께와 침하 기여도를 정량화
- 주요 구성층별침하 데이터는 지반개량 공법(PBD 간격 · SD 깊이) 검증에 직접 활용 특정 층만 침하가 지속되면 해당 층 추가 개량 · 공법 변경을 검토하며, 총침하계와의 차이는 기준점 · 측정 오차 점검에 사용
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 연약 지반 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 지층 분리층별 기여 침하를 산정
- 개량 검증PBD · SD · 교반 등 개량층 효과를 평가
- 잔류 위험미압밀층 잔류침하를 예측
3. 대표 단면·원리

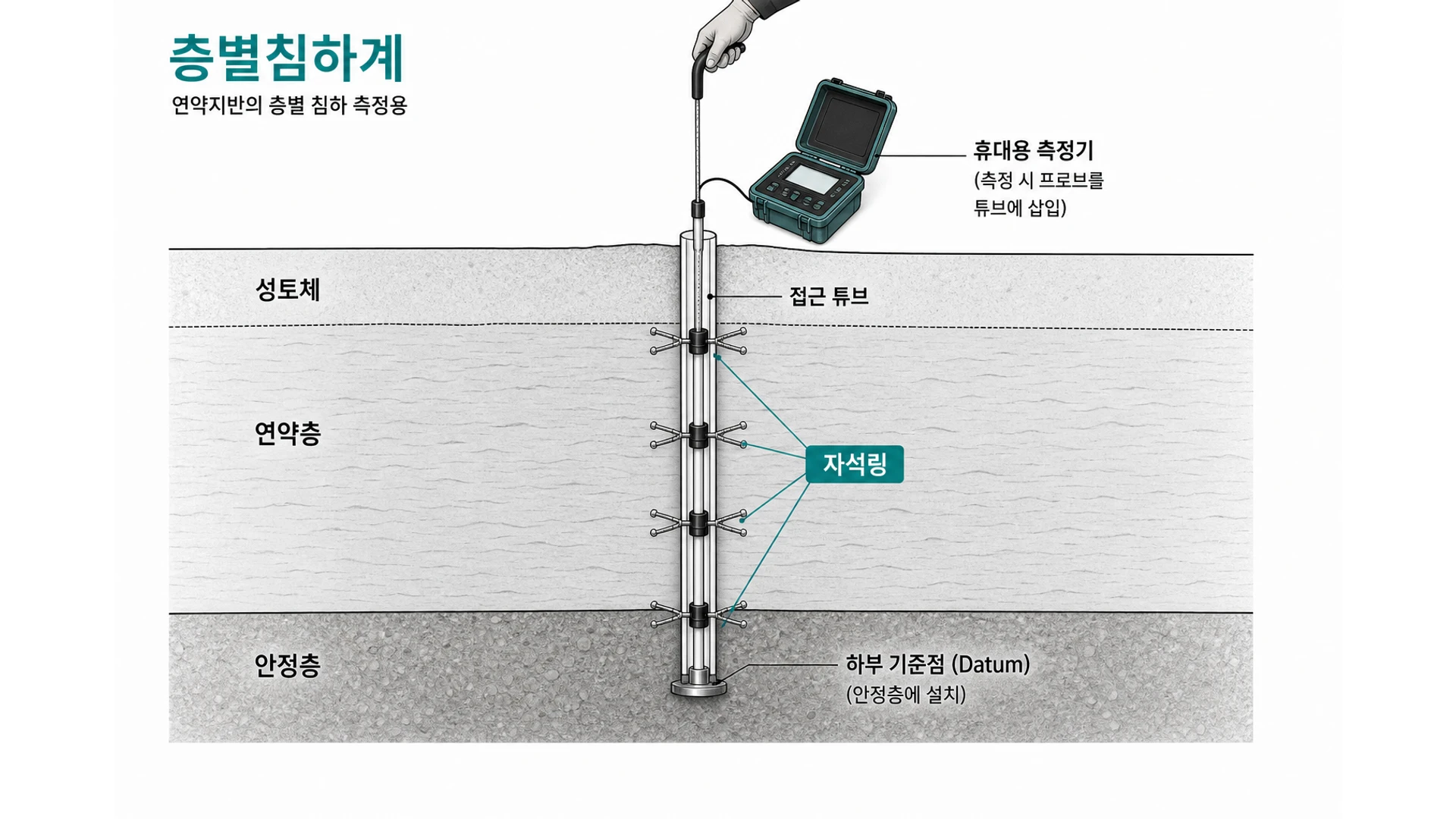

- 측정 대상층별침하계는 앵커 · 마그네트 반복 측정으로 구간별 상대 침하를 산출 각 구간 길이로 나누어 층별 침하율을 계산
4. 설치·운영
- 지반조사 심도 기준 계측 공을 시공
- 연약층 상 · 하부에 앵커 배치
- 성토 전 설치 · 초기치를 확보
- 성토 중 · 후 정기 계측
- 간극수압 · 총침하와 통합
- 데이터로거 자동 수집 설정
- 성토 전: 층별 · 총침하, 초기치 · 앵커
- 1단 성토: 즉시 · 층별, 압밀 반응
- 성토 진행: 층별 기여도, 속도 · 한도
- 프리로드: 잔류 압밀, 다음 단계
- 준공: 최종 침하, 잔류 위험
5. 해석·관리
| 층 | 침하율 | 판단 |
|---|---|---|
| 매립층 | 급속 | 즉시 침하 |
| 연약점토 | 장기 | 압밀 |
| 개량층 | 감소 | 효과 |
| 하부 모래 | 미소 | 기준 |
- 연약지반 기준은 성토 안정율, 허용 침하, 허용 측방변위, 간극수압 소산율 기준 설정 성토 중 급격한 침하 · 측방변위 · 간극수압 재상승 시 성토 중지 · 속도 조정 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
침하계와 함께 써야 하나요?
총침하 검증 · 기준점 안정성 확인에 침하계 병행 권장
한 층만 침하하면?
해당 층 압밀 · 개량 필요성을 집중 검토
층별침하와 표고침하를 같이 써야 하나요?
연약층 구분이 필요하면 층별침하계, 총 침하만 필요하면 표고침하 · 지표침하계를 씁니다
압밀과 즉시침하 구분은?
초기 급침하 후 장기 수렴 곡선으로 구분 공수 · 하중 이력과 함께 해석
