1. 계측 개요
- 측정 대상 : 시공단계 침하계는 성토 전 원지반면에 설치한 침하판으로 원지반, 연약층의 수직 침하를 추적한다. 성토 단계마다 연결봉을 연장, 영향권 밖 기준점 대비 ΔH와 침하속도로 성토 속도를 검토한다.
- 운영 포인트 : 연약 지반 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 누적 침하 : 원지반면 침하판의 누적 연직변위 ΔH 확인.
- 침하속도 : 단계별 성토 진행, 중지 판단 자료.
- 연계 검토 : 간극수압, 측방변위와 동일 단면, 시간축 비교.
3. 측정 원리

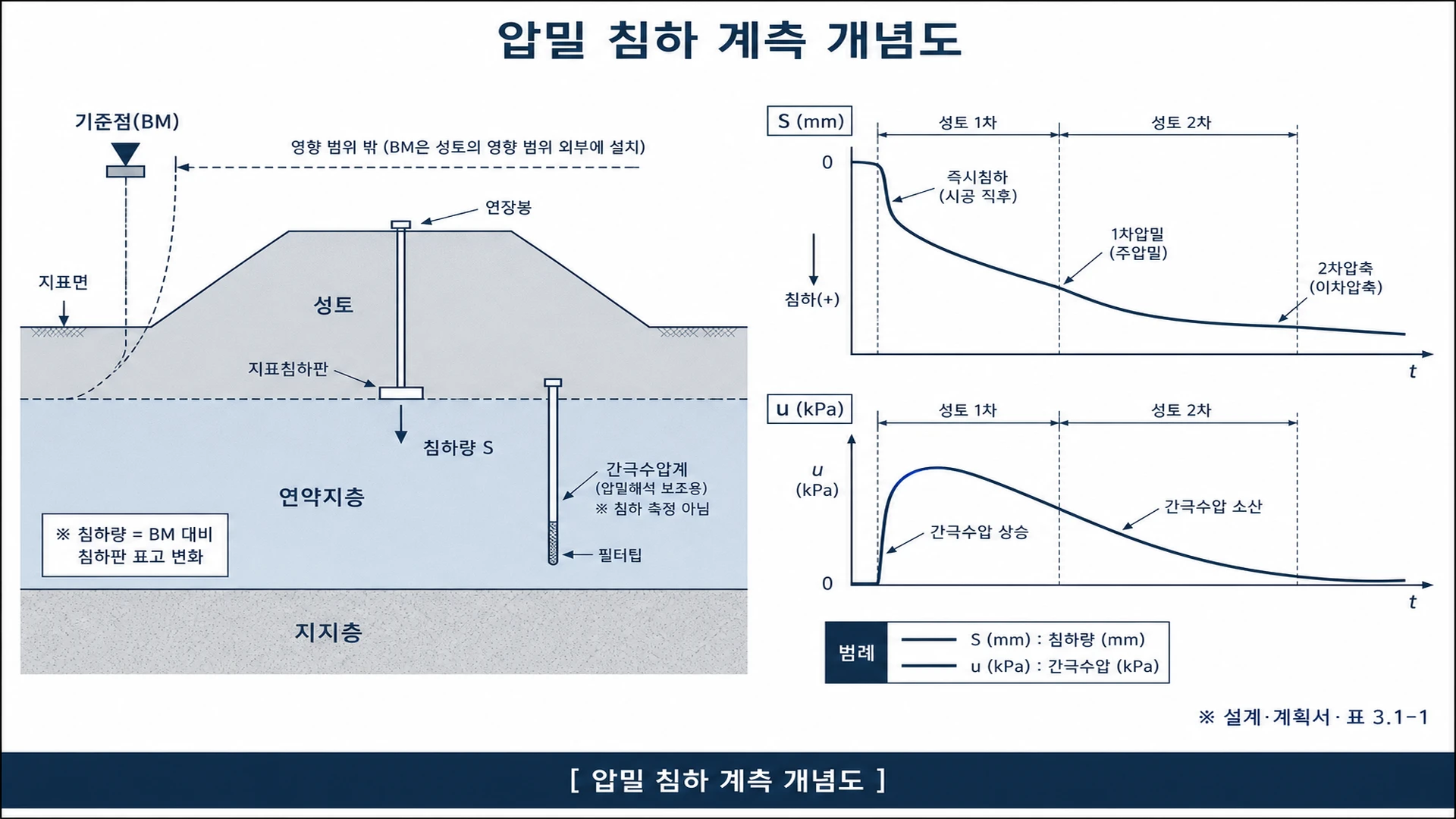

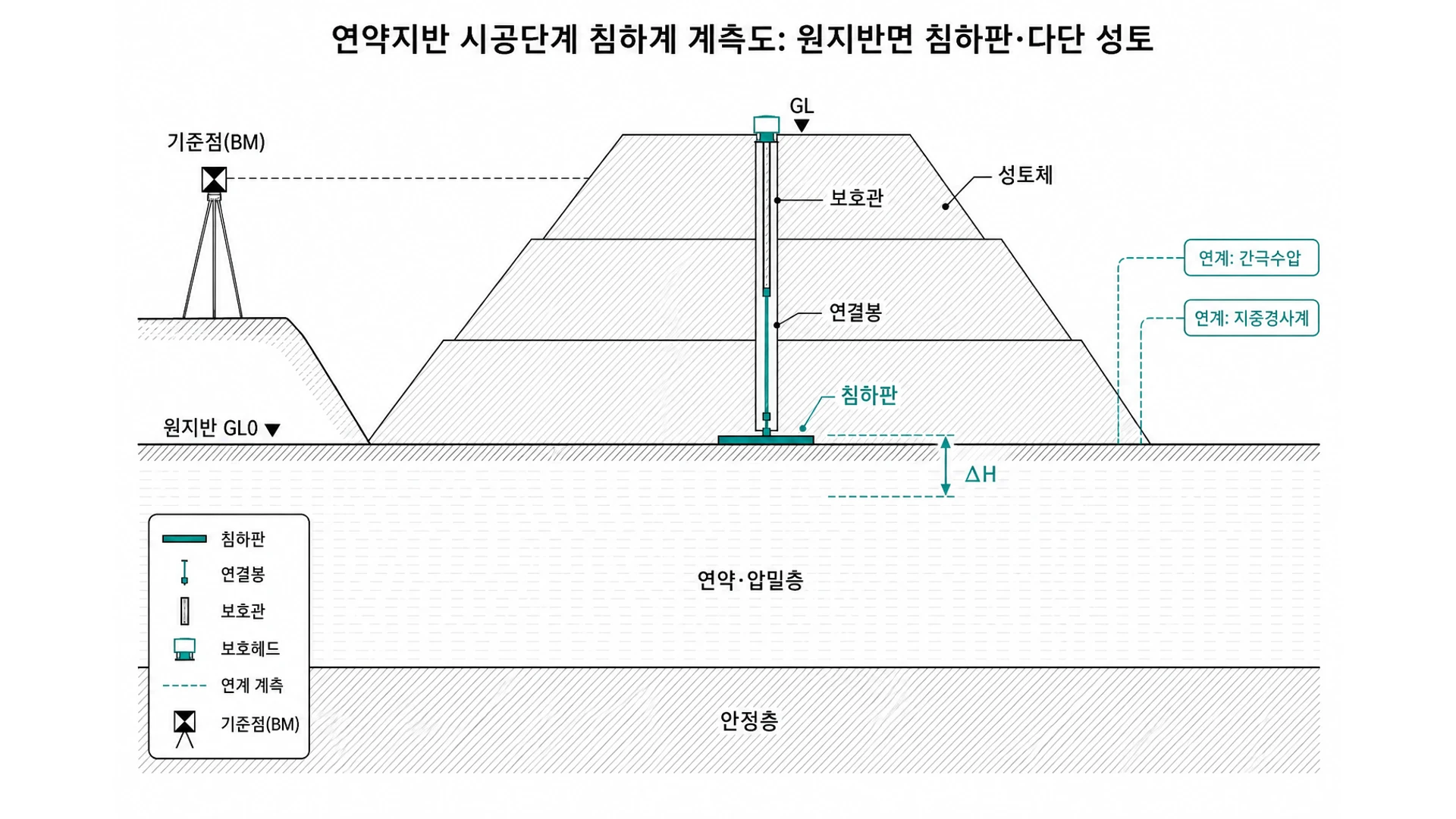

- 측정 방식 : 성토 전 원지반면에 침하판을 매립, 연결봉, 보호관을 단계마다 연장.
- 산정 : 초기값 대비 침하판 수직 변위를 ΔH로 산정.
- 구분 : 성토 완료 후 상면 잔류침하는 성토체 상부 지표침하계에서 별도 검토.
4. 설치 및 운영
- 설치 시점: 1단 성토 전 원지반면.
- 기준점: 성토 영향권 밖 BM.
- 운영: 성토고, 하중 이력과 계측 시각 동기화.
- 연계: 간극수압계, 층별침하계와 동일 단면 배치.
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.1 (표8~10) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 원지반침하계 | 주요 계측 | 10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 설계 침하에 따름 | 허용 잔류침하 초과 예상 구간 · 원지반 |
| 지표침하계 | 지표침하계 | 성토 완료 후 HSB·TCL 전 · 성토체 상면 수준측량 · ΔH·ΔH/Δt | 성토 완료 직후 · 후속 궤도공사 착수 전 침하 수렴 확인 구간 |
| 지하수위계 | 지하수위계 | 10분 자동 수집 · IP67/68 · 분해능 0.1%FS 이하 | 지하수위 변화 검토 필요 지점 |
5. 해석 및 관리
- 급침하: 하중 재하 직후 구간과 간극수압 변화 비교.
