1. 계측 개요
- 목적구조물 안전계측은 기존 구조물 또는 시공 중 구조물의 균열, 경사, 변위, 진동을 측정하여 안전성 및 사용성 변화를 감시하는 계측. 인접 굴착, 기초 침하, 온도 변화, 반복하중, 노후화에 의해 균열과 변형이 발생 가능
- 적용 범위초기 상태를 기록 · 시간에 따른 변화를 추적 → 보수 · 보강 필요성을 판단하는 근거 제공 균열계, 구조물경사계, 변위계, 진동계, 변형률계, GNSS를 조합하며, 온도 · 계절에 따른 정상 반복 거동과 구조적 이상을 구분. 인접 공사 영향 평가에서도 핵심 역할

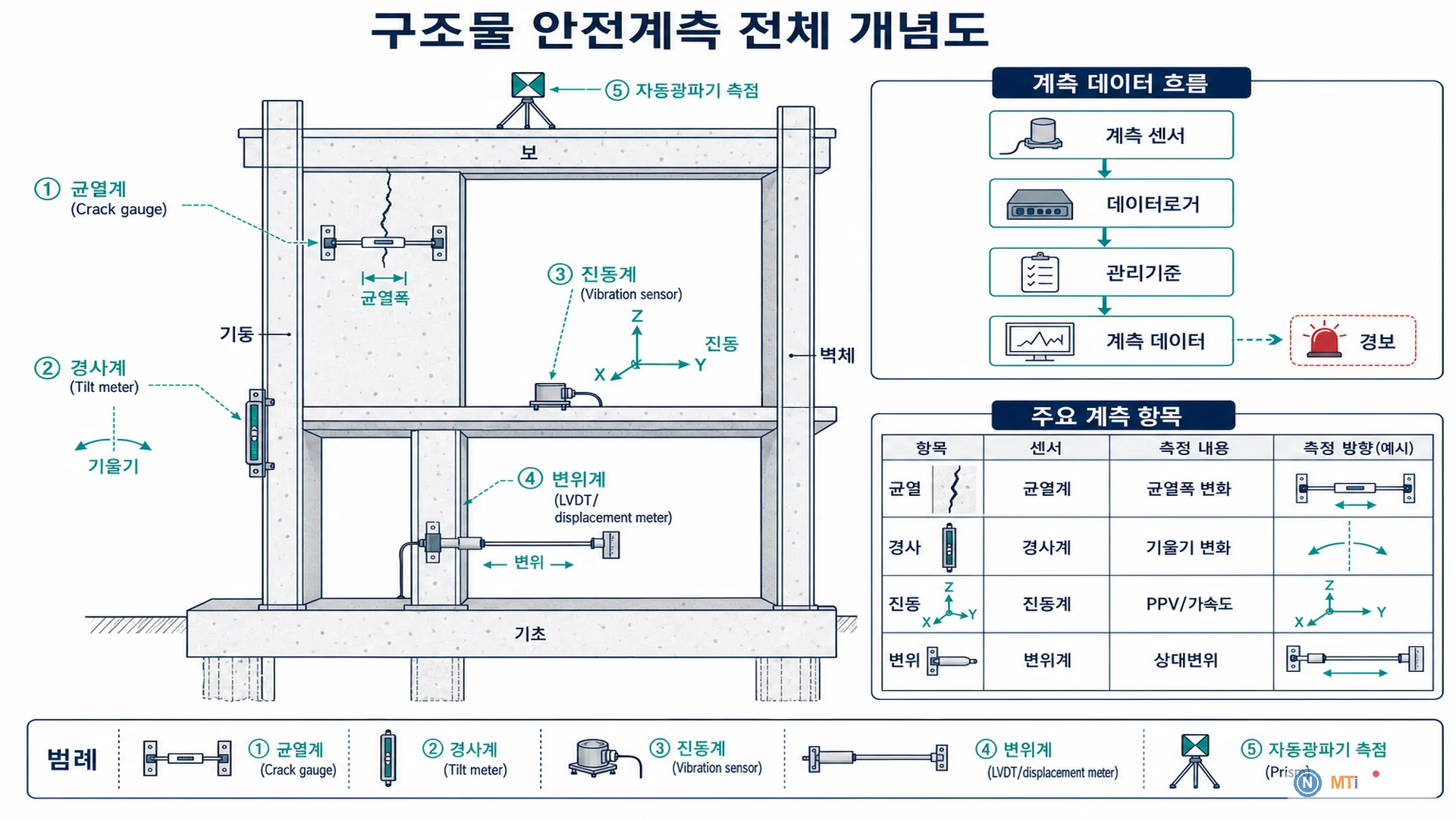

2. 주요 계측 항목
- 손상 추적균열 폭 · 길이 변화를 균열계로 정량 관리
- 기울기 · 회전구조물 경사 · 기초 부등침하를 구조물경사계로 확인
- 변위 감시절대 · 상대 변위를 변위계, GNSS로 추적
- 동적 특성진동 응답 변화로 강성 저하 · 연결부 손상 징후를 진동계로 검토
3. 대표 단면·원리
- 측정 대상구조물 계측은 기준 상태 대비 변화량 관리가 핵심.
- 측정 원리균열은 폭 · 추세, 경사는 회전 · 부등침하, 변위는 누적 · 속도, 진동은 고유진동수 · 감쇠 변화로 해석.
- 해석 포인트복수 센서를 함께 보면 원인(기초 · 온도 · 외력) 추정이 가능

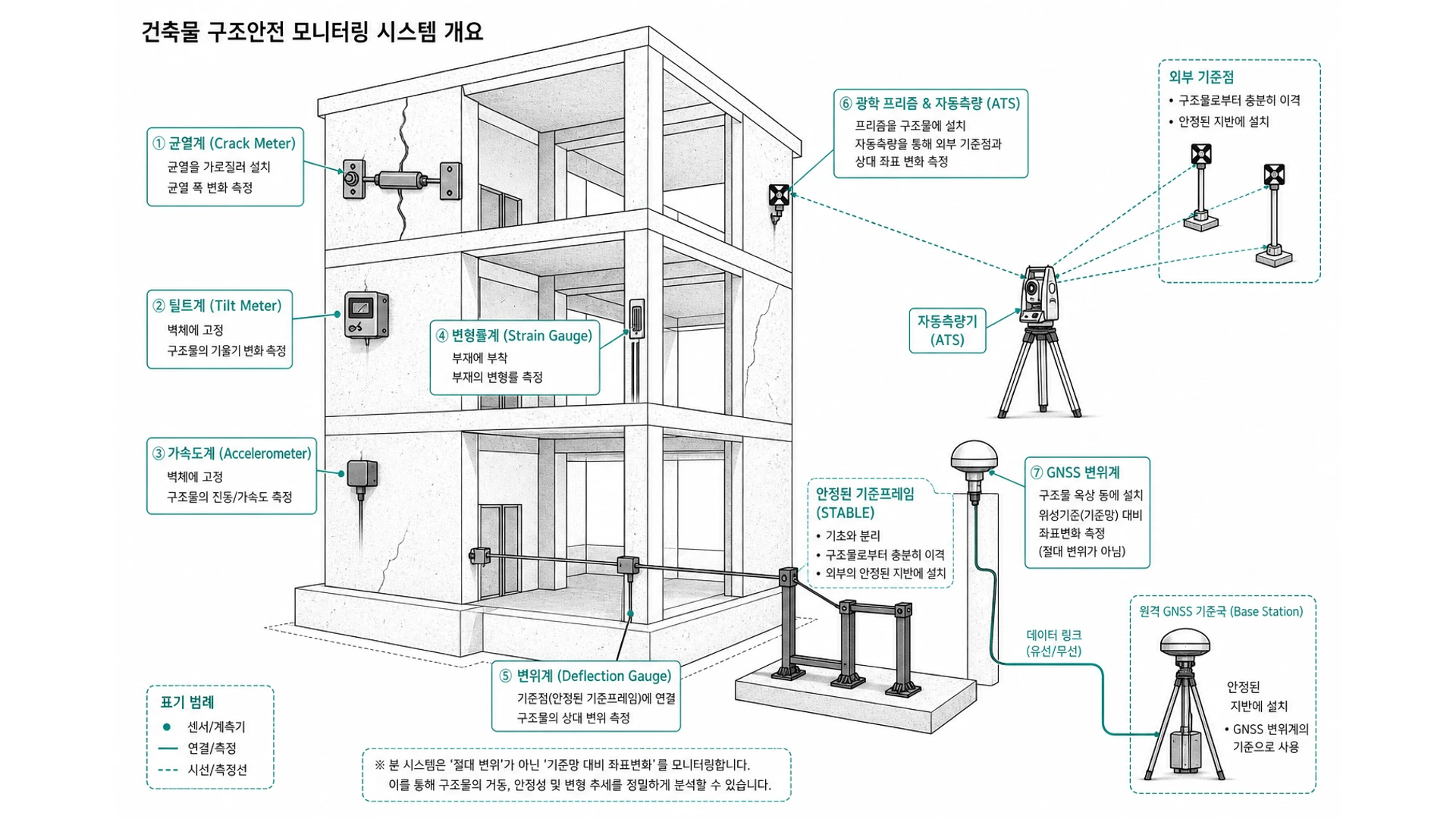

4. 설치·운영
- 구조물 유형 · 손상 우려 부위 · 인접 공사 여부 반영: 측점 선정
- 균열계를 대표 균열 · 신규 균열에 설치 · 사진 · 위치 기록
- 교각 · 기둥 · 벽체에 구조물경사계를 수평 · 수직 방향으로 배치
- 변위계 · GNSS로 절대 변위 기준망 구축
- 동적 평가가 필요하면 진동계를 설치 · 기준 응답을 확보
- 데이터로거 · 원격계측으로 장기 추세를 자동 수집
- 사전조사: 균열 · 경사 · 변위, 기준 상태 · 사진 기록
- 인접 공사 전: 초기치 · 기준망, 협의 · 경보 체계
- 모니터링: 추세 · 속도, 정상 반복 vs 구조적 이상
- 이벤트: 급변 · 복수 징후, 현장 조사 · 공정 조정
- 장기: 누적 · 잔류, 보수 · 보강 우선순위
5. 해석·관리
| 항목 | 센서 | 해석 |
|---|---|---|
| 균열 확대 | 균열계 | 온도 보정 후 추세 · 속도 |
| 경사 증가 | 구조물경사계 | 부등침하 · 회전 변형 |
| 변위 누적 | 변위계, GNSS | 인접 공사 · 침하 연계 |
| 진동 특성 변화 | 진동계 | 강성 · 연결부 이상 |
- 구조물 안전 기준은 설계, 노후도, 중요도, 인접 공사 기준 설정 균열 폭 · 경사 · 변위의 절대값과 속도 기준을 병행하고, 급격한 변화 시 현장 조사 · 보강 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
균열 폭이 조금씩 변하는데 문제인가요?
온도 반복 변화와 구조적 진행 균열 구분 필요. 추세가 지속 증가하면 원인 분석이 필요
인접 굴착 시 어떤 센서가 우선인가요?
균열계 · 구조물경사계 · 변위계 조합이 일반적이며, 구조물 유형 기준. GNSS · 진동계를 보완
진동 기준은 구조물마다 다른가요?
구조물 고유진동수 · 민감도 · 용도 기준 다름. 인체 · 민원 기준과 구조물 기준을 구분 적용
건축 · 인접 구조물과 차이는?
건축 · 인접 구조물은 KCS 3.9 시공 중 · 준공 연계 계측에 초점을 둠. 본 분야는 준공 후 · 운영 중 장기 모니터링 · 인접 공사 영향 평가에 초점을 둡니다
