1. 계측 개요
- 측정 대상 : 구조물 GNSS 처짐계는 말뚝기초로 지지되는 구조물의 경간 중앙 수직 처짐을 계측한다. 경간 중앙 GNSS 처짐계와 안정 지반 GNSS 기준국의 좌표를 비교한다.
- 계측 목적 : 본 페이지는 처짐만 다룬다. 지반, 기초 침하는 혼합하지 않으며, 교량 처짐은 교량 처짐계를 참조한다.
- 운영 포인트 : 구조물 안전 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 측정 대상 : 구조물 경간 중앙부의 수직 처짐.
- 계측 목적 : 장기 처짐과 하중에 따른 변위 변화 확인.
- 적용 현장 : 장경간 지붕, 대형 보 및 주요 구조부재.
- 측정값 : 경간 중앙 GNSS 처짐계의 수직변위.
- 분석값 : 초기값 대비 누적처짐과 변화속도.
3. 측정 원리
- 측정 방식 : 경간 중앙 GNSS 처짐계와 안정 지반 기준국의 좌표 비교.

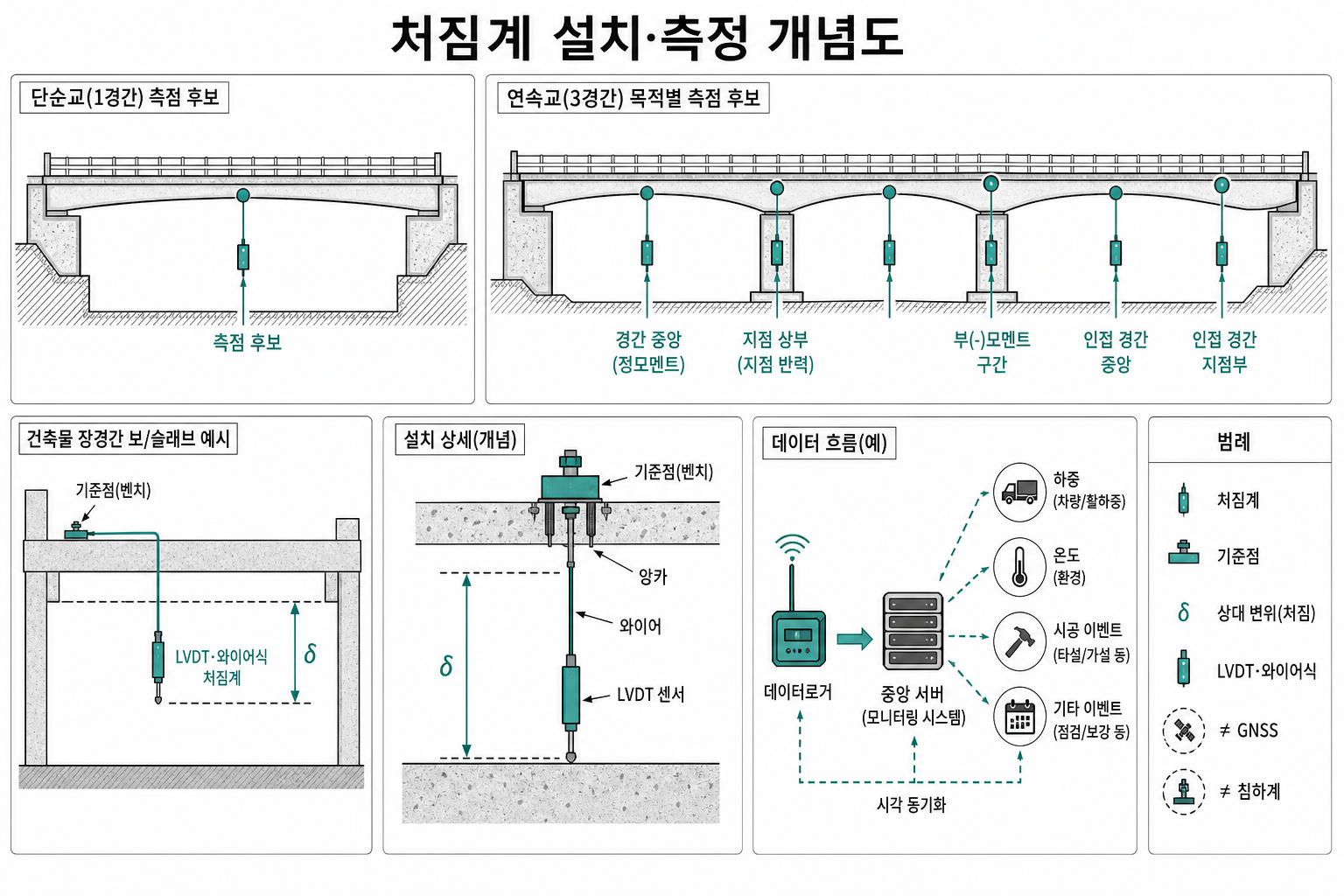

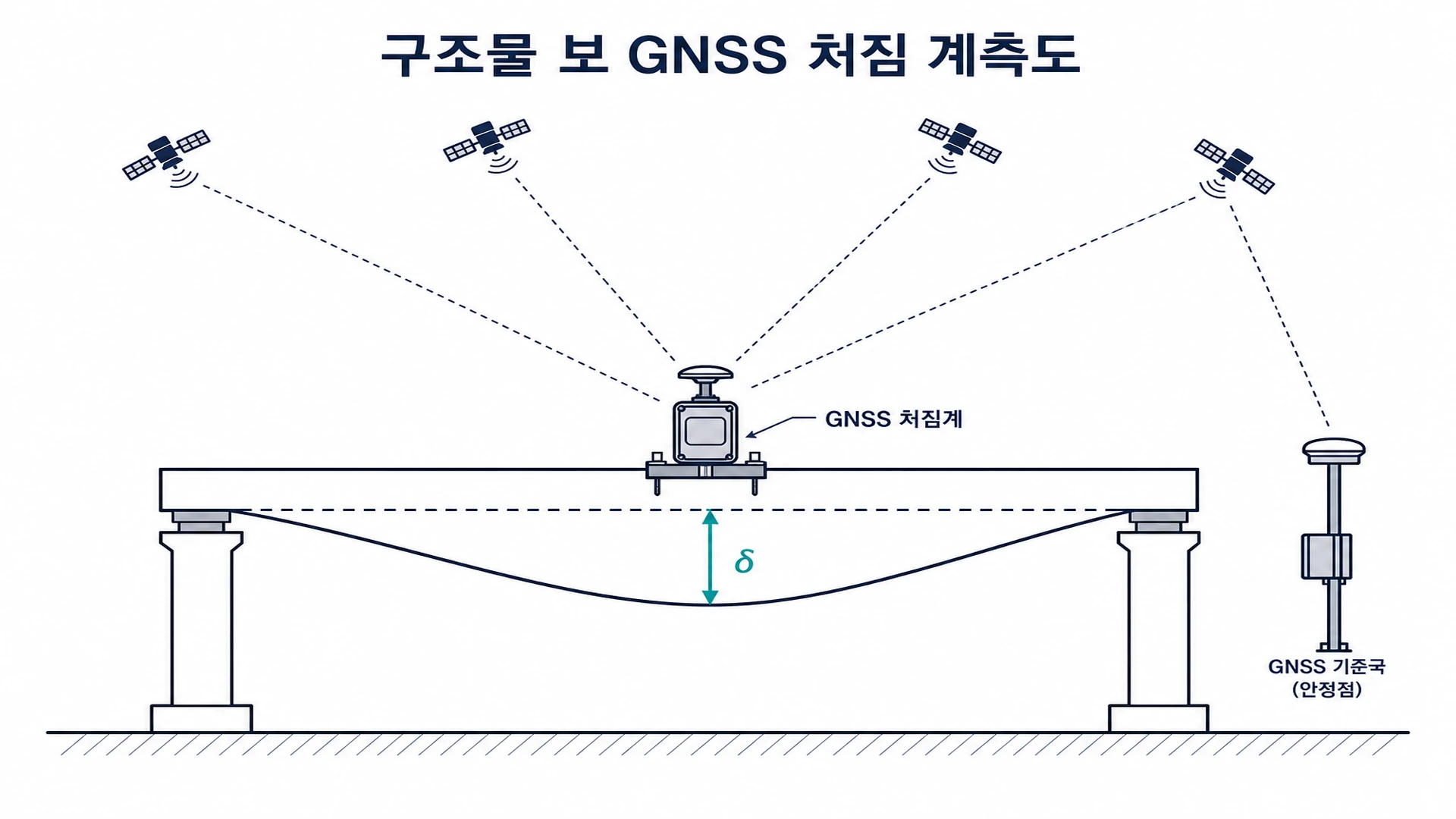

- 산정 방법 : 초기 수직좌표 대비 중앙부 수직변위 δ 산정. 개념도에서는 기둥, 지점 침하가 없는 말뚝기초 구조물로 가정한다.
4. 설치 및 운영
- 설치 위치: 구조물 경간 중앙.
- 설치 확인: 센서 고정상태, 상공 시야, 전원, 통신 및 초기값 확인.
- 안정 지반에 GNSS 기준국을 설치, 좌표계, 시간 기준을 일치시킨다.
- 사전조사: 기준 상태, 사진, 초기치, 기준망.
- 모니터링: 추세, 정상 반복 vs 구조 이상.
- 이벤트, 장기: 복수 징후, 조치, 보수 우선순위.
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 균열계 | 균열계 | 균열 폭(개구)만 | KDS/KCS · 설계·계획서 |
| 구조물경사계 | 구조물경사계 | 전체 기울기·회전 | KDS/KCS · 설계·계획서 |
| 광파변위계 | 광파변위계 | ATS·프리즘 기준망 대비 좌표변화 | KDS/KCS · 설계·계획서 |
| 변형률계 | 변형률계 | 부재 변형률·온도 보정 | KDS/KCS · 설계·계획서 |
| 처짐계 | 주요 계측 | 휨 처짐 δ | KDS/KCS · 설계·계획서 |
| 가속도계 | 가속도계 | 동적 응답·이벤트 | KDS/KCS · 설계·계획서 |
| 교량 | 교량 | KR C-02050 교량 8종 | KDS/KCS · 설계·계획서 |
| 건축·인접 | 건축·인접 | 인접공사 영향 | KDS/KCS · 설계·계획서 |
5. 해석 및 관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 처짐 증가 | 설계예상처짐 · 장기 추세 비교 | 하중 · 온도 이력 |
| 변화속도 급증 | 과하중 · 강성 변화 검토 | 구조물 · 센서 상태 |
- 참고 기준: KDS 11 10 15, KCS 11 10 15, 설계도서, 계측관리계획서, 발주처 관리기준.
