1. 계측 개요
- 목적구조물 변위는 절대 · 상대 이동량을 변위계, GNSS로 측정 교량 · 건물 · 옹벽의 수평 · 수직 변위는 하중 · 온도 · 지반 · 인접 공사의 복합 결과로 해석
- 적용 범위기준망 안정성과 초기치 관리가 해석 품질을 결정
- 주요 구성구조물 변위 계측은 기준망 · 측점망 도면을 유지관리하며, 기준점 변동 의심 시 재측량 · 재설치 실시. 장기 GNSS와 단기 변위계 · 와이어식을 병행하면 단기 이벤트와 장기 추세를 동시에 관리 가능
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 구조물 안전 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 절대 변위3D 좌표 변화로 총 이동량을 파악
- 상대 변위부재 간 차이로 균열 · 이음 원인을 분석
- 추세장기 누적 변위로 유지관리를 지원
3. 대표 단면·원리

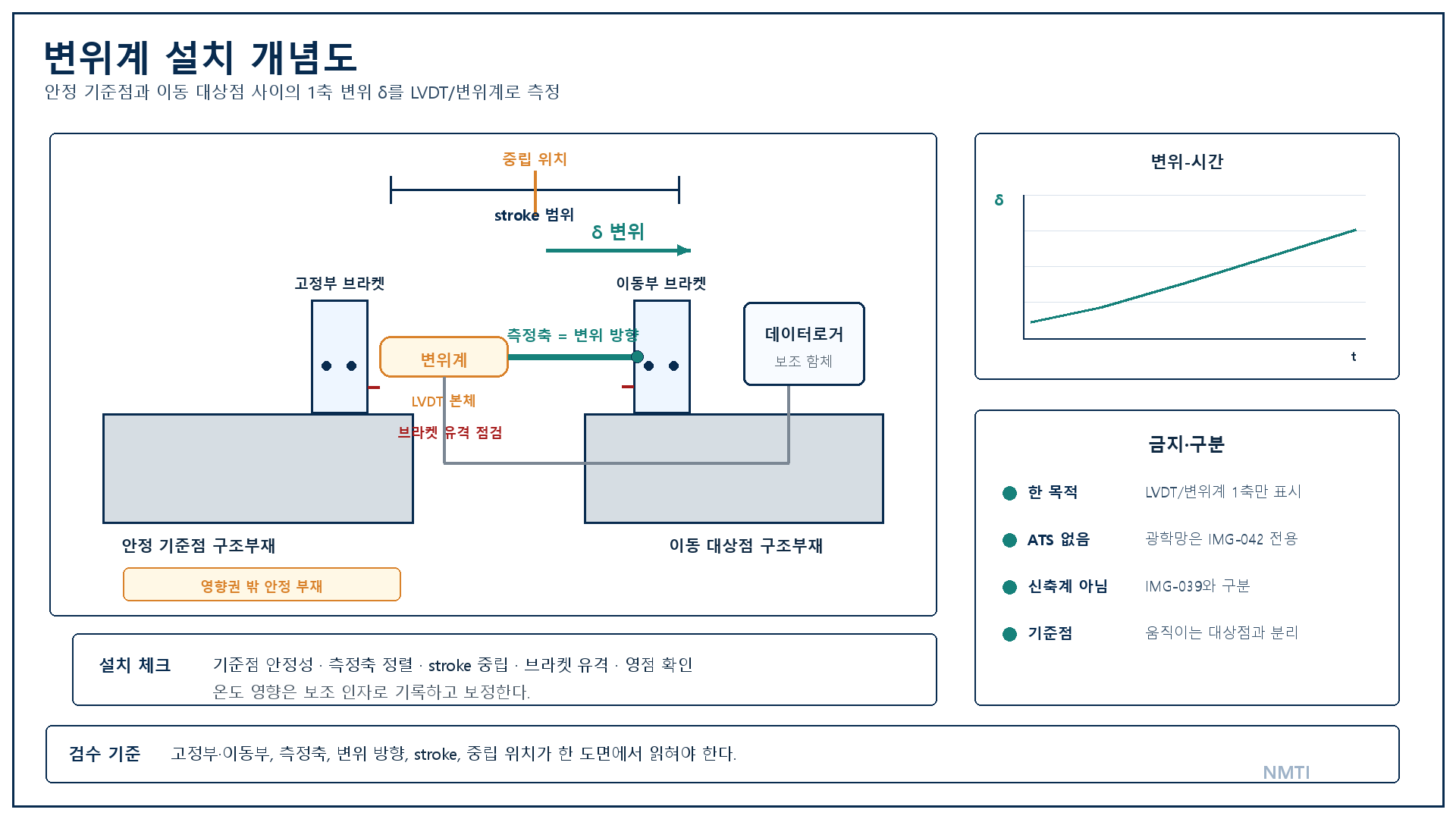

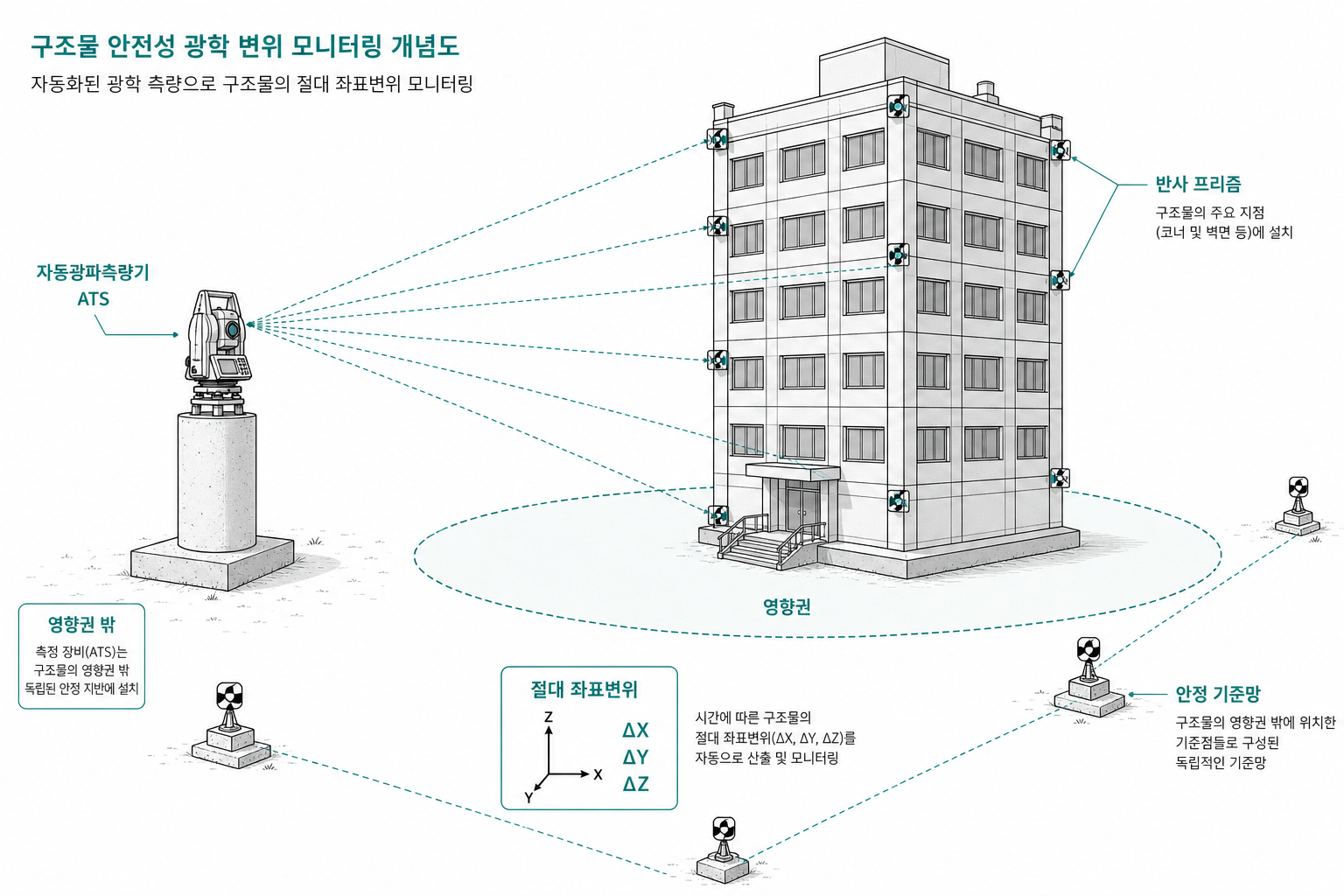

- 측정 대상변위계는 두 점 간 상대 변위, 프리즘 · GNSS는 절대 좌표 변화 제공 온도 · 하중 이벤트를 분리
4. 설치·운영
- 안정 기준점 · 측점망을 설계
- 변위계 · 프리즘을 구조물에 설치
- 초기 좌표 · 변위를 반복 측정
- 대기 · 시야 조건을 일지에 기록
- 원격계측 주기 · 경보 설정
- 균열 · 경사와 통합 분석
- 기준망: 절대 · 상대, 기준점 안정
- 평상시: 3D 좌표, 온도 · 하중
- 인접공사: 속도 · 누적, 경보
- 이벤트: 지진 · 발파, 피크 · 잔류
- 유지관리: 장기 추세, 보수 판단
5. 해석·관리
| 성분 | 도구 | 해석 |
|---|---|---|
| 수직 | 침하계, 와이어식 변위계 | 침하 · 처짐 |
| 수평 | 프리즘, GNSS | 이동 · 밀림 |
| 상대 | 변위계 | 균열 · 이음 |
| 속도 | 시계열 | 진행성 |
- 변위 기준은 절대 · 상대 · 속도 한계를 병행 설정 기준점 불안정 · 인접 굴착 이벤트와 연동해 이탈 시 공사 중지 · 보강을 협의
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
기준점이 움직이면?
전체 변위가 왜곡 기준점은 영향권 밖 안정 지반에 둡니다
GNSS 정밀도는?
mm~cm 수준이며, 장기 추세에 유리 단기 고정밀은 변위계 · 와이어식이 적합
상대 vs 절대 변위?
변위계는 부재 간 상대, 프리즘 · GNSS는 절대 좌표 변화 목적 기준 병행
온도 · 하중 이벤트는?
교량 · 건물은 온도팽창 · 교통하중이 변위에 겹칩니다. 이벤트 태그와 분리 해석
