1. 계측 개요
- 측정 대상 : 구조물 안전 가속도계는 구조물의 가속도 응답을 측정한다. 고유진동수, 진동모드와 이벤트 전후의 동적 특성을 확인한다.
- 운영 포인트 : 구조물 안전 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 가속도 이력 : X, Y, Z축의 시간별 가속도 기록.
- 주파수 특성 : 주파수 분석을 통한 주요 고유진동수 확인.
- 이벤트 응답 : 지진, 충격, 통행 전후의 동적 응답 비교.
3. 측정 원리
- 측정 방식 : 센서 내부 질량의 관성력을 이용한 가속도 측정.
- 주파수 분석 : 가속도 시계열을 주파수 영역으로 변환해 주요 성분 확인.
- 물리량 구분 : PPV는 진동속도 계측항목이며 가속도 직접 측정값과 구분. 가속도만으로 손상 여부를 단정하지 않음.
4. 설치 및 운영
- 구조해석과 계측 목적 기준: 측점과 측정축 선정.

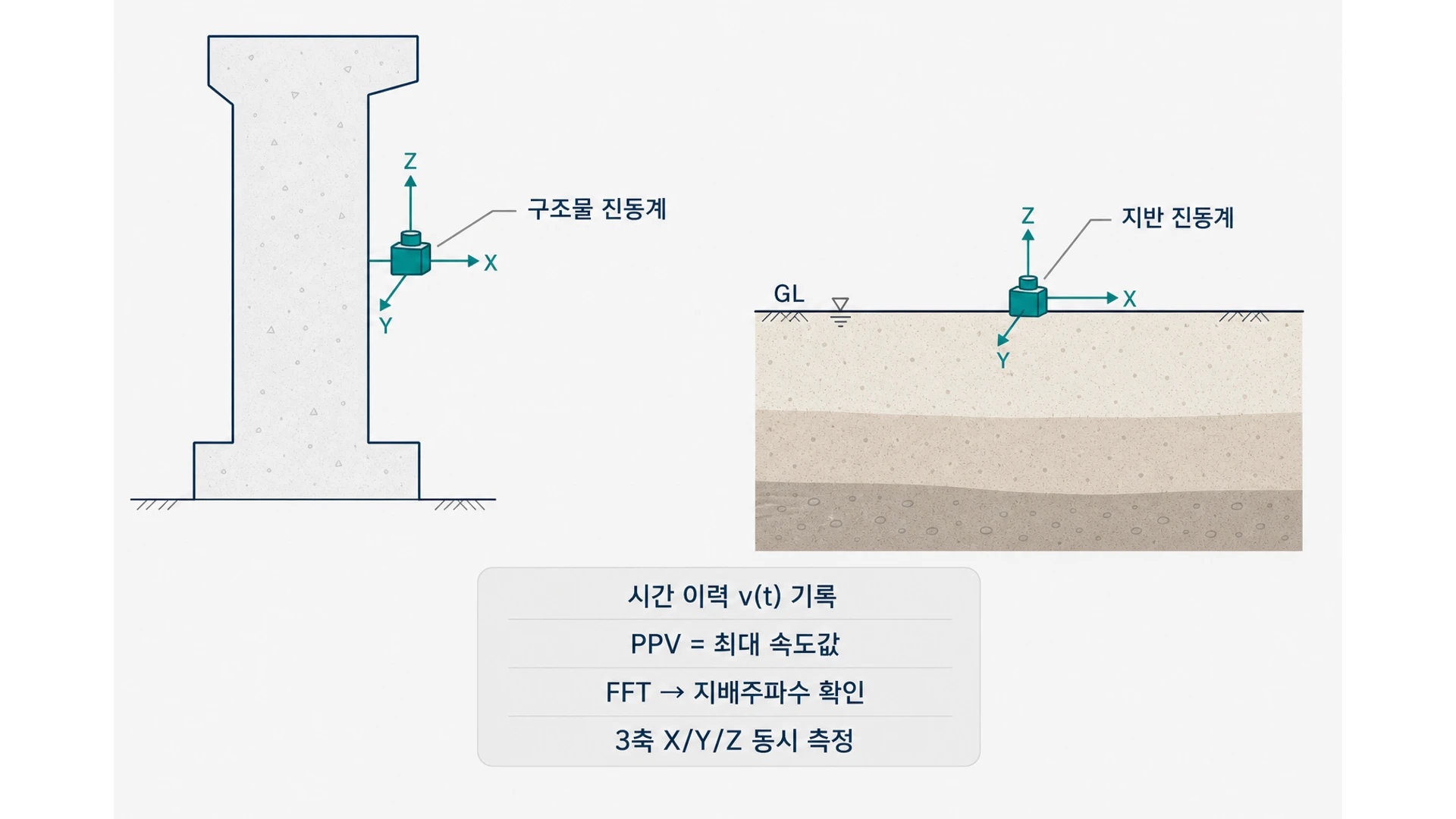

- 센서를 구조물에 견고하게 고정, 축 방향과 부착상태 기록.
- 샘플링, 트리거, 측정범위는 대상 진동 특성 기준: 설정.
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 균열계 | 균열계 | 균열 폭(개구)만 | KDS/KCS · 설계·계획서 |
| 구조물경사계 | 구조물경사계 | 전체 기울기·회전 | KDS/KCS · 설계·계획서 |
| 광파변위계 | 광파변위계 | ATS·프리즘 기준망 대비 좌표변화 | KDS/KCS · 설계·계획서 |
| 변형률계 | 변형률계 | 부재 변형률·온도 보정 | KDS/KCS · 설계·계획서 |
| 처짐계 | 처짐계 | 휨 처짐 δ | KDS/KCS · 설계·계획서 |
| 가속도계 | 주요 계측 | 동적 응답·이벤트 | KDS/KCS · 설계·계획서 |
| 교량 | 교량 | KR C-02050 교량 8종 | KDS/KCS · 설계·계획서 |
| 건축·인접 | 건축·인접 | 인접공사 영향 | KDS/KCS · 설계·계획서 |
5. 해석 및 관리
- 고유진동수 변화: 온도, 하중, 운영조건을 보정한 후 장기 추세 비교.
