구조물경사계

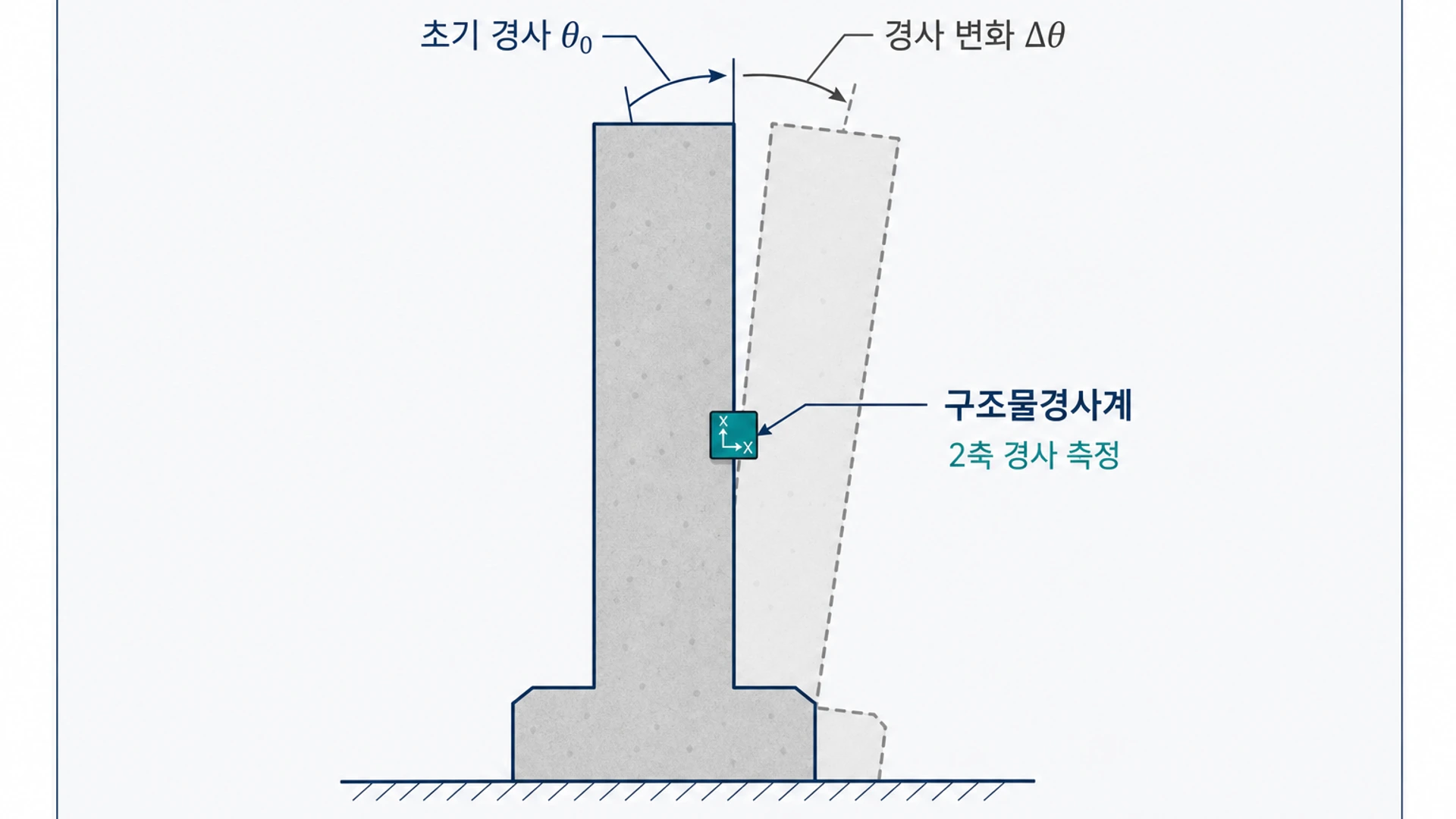

• 목적구조물경사계는 교각 · 기둥 · 옹벽 · 건물 등 구조물 본체의 전체 기울기 · 회전을 추적한다(KR C-02050 표15 · 근접구조물 경사량). 지중경사계(IPI)와 구분하며, 구조물 표면 · 상부에 부착하는 양축 · 삼축 경사 센서가 정본이다
• 적용 범위교량 교각 · 교대는 교량 구조물경사계 · 옹벽은 옹벽 경사 · 댐은 댐 기울기 · 항만 · 해안은 항만 구조물경사계 리프에서 형식별 정본을 확인한다
• 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 구조물 안전 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 목적구조물경사계는 교각 · 기둥 · 옹벽 · 건물 등 구조물 본체의 전체 기울기 · 회전을 추적한다(KR C-02050 표15 · 근접구조물 경사량). 지중경사계(IPI)와 구분하며, 구조물 표면 · 상부에 부착하는 양축 · 삼축 경사 센서가 정본이다
• 적용 범위교량 교각 · 교대는 교량 구조물경사계 · 옹벽은 옹벽 경사 · 댐은 댐 기울기 · 항만 · 해안은 항만 구조물경사계 리프에서 형식별 정본을 확인한다
• 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 구조물 안전 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 기울기 · 회전부등침하 · 지지 손상 · 세굴에 따른 구조물 회전 추적
• 노후화장기 누적 경사 · 속도로 강성 저하 · 지지 이상 검토
• 인접 영향굴착 · 성토 · 지반 침하에 따른 건물 · 옹벽 경사 동시 변화
• 복합 해석균열 · 변위 · 처짐 · 변형률과 시간 동기화

• 측정 대상구조물경사계는 절대 또는 상대 기울기를 측정한다. GNSS · ATS는 절대 좌표 · 기울기 보완용이며, 국부 균열 · 접속부 변위의 정본은 변위계 · 균열계이다
• 측정 원리지중경사계(지반 측방변위)와 혼동하지 않는다 · 옹벽 · 흙막이 벽체 지중변위는 지중경사계 정본

• 구조물 유형 · 지지 조건 · 손상 우려 부위 반영해 측점 선정
• 교각 · 기둥 · 옹벽 상부 · 측면 등 회전 대표 위치에 부착
• 쌍 · 삼각 배치로 방향별 기울기 확인(현장 조건에 따름)
• 온도 · 침하계 연계 열응력 · 지반 침하 영향 분리
• 데이터로거 · 원격계측 연동
• 감리 · 시공 확인: 설치면 · 방향 · 초기치 기록 확보

• 초기: 기준 기울기, 초기치 · 온도
• 운영: 누적 · 속도, 정상 vs 이상
• 이벤트: 급변, 지반 · 하중 연계
• 유지관리: 장기 추세, 보수 우선순위

전생애주기계측 항목

계측 항목	본 페이지	운영 요약	근거
균열계	균열계	균열 폭(개구)만	KDS/KCS · 설계·계획서
구조물경사계	본 항목	전체 기울기·회전	KDS/KCS · 설계·계획서
변위계	변위계	상대·절대 변위 구분	KDS/KCS · 설계·계획서
변형률계	변형률계	부재 ε·응력 환산	KDS/KCS · 설계·계획서
처짐계	처짐계	휨 처짐 δ	KDS/KCS · 설계·계획서
가속도계	가속도계	동적 응답·이벤트	KDS/KCS · 설계·계획서
교량	교량	KR C-02050 교량 8종	KDS/KCS · 설계·계획서
건축·인접	건축·인접	인접공사 영향	KDS/KCS · 설계·계획서

현상	검토 방향	현장 확인
경사 누적	지지 이상 · 부등침하	침하 · 변위 연계
비대칭 경사	편심 · 세굴	하천 · 기초 점검
균열 · 경사 동시↑	구조적 이상	상세 조사

• 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 11 10 15 · KCS 24 99 05 · 계측관리계획서
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
