1. 센서 개요
- 목적다점지중변위계(MPBX)는 암반 · 대절토 **단일 천공** 내 **깊이별 앵커**에 고정된 **길이 다른 강봉**과 공두부 **변위계(LVDT)** 로 상대 이격을 측정 지중경사계(연속 기울기) · 신축이음계(교량 이음)와 구분
2. 측정 목적·적용
- 암반 변위불연속면 · joint 관통 구간 변위
- 깊이별앵커 심도별 상대 변위
- 막장 · 비탈면전방 · 활동면 조기 징후
- 터널 · 암반 굴진 구간
- 비탈면 · 급경사지 활동면
- 막장 전방 변위
- 지중경사계 보완 단면
3. 측정 원리
- 측정 대상각 앵커 심도에서 강봉-헤드 간 거리 변화 = 해당 구간 굴진 · 수축량.
- 측정 원리3점 이상으로 변형 모드 추정

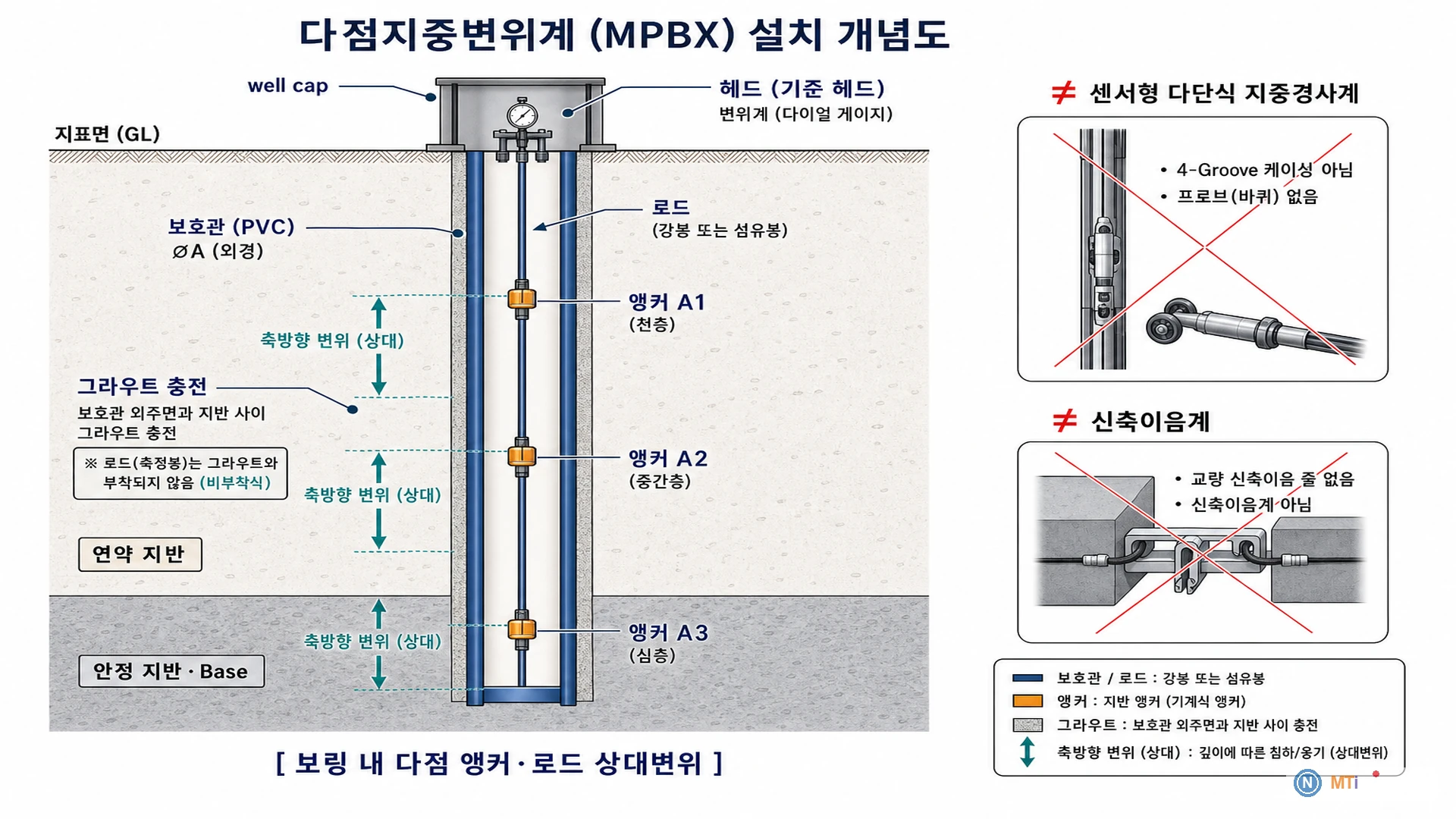

4. 설치·운영
- 목적 심도까지 천공 후 앵커 · 강봉 순차 설치
- Head block에 LVDT · 데이터로거 연결
- 지중경사계와 동일 단면 배치(해석 교차)
- 초기치 안정 후 정기 · 이벤트 계측
5. 해석·유지관리
| 패턴 | 징후 | 조치 |
|---|---|---|
| 특정 깊이 | joint 활성 | 조사 |
| 전체 증가 | 굴진 | 보강 |
| 급변 | 붕괴 전 | 경보 |
- 허용 변위는 암질 · 구조 · 설계 기준
- 속도 · 가속도 병행
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
지중경사계와 차이?
MPBX는 앵커-강봉 상대변위, inclinometer는 casing 내 연속 기울기
신축이음계와 같나요?
아님. 신축이음계(joint-meter)는 교량 신축이음부 전용이며, MPBX는 지중 다점 변위용
지중경사계 대신 쓰나요?
아님. 암반 joint · 막장 전방 등 불연속 변위에는 MPBX가 유리하고, 연속 지반 프로파일은 지중경사계가 적합
앵커 개수는?
변형 모드 파악에 3점 이상이 일반적 목적 심도 · 암질 기준 설계
