1. 시스템 개요
- 목적데이터로거는 현장 센서 신호를 수집 · 저장 · 전송하는 자동계측 핵심 장치. 토목 · 지반 현장에서는 신호 특성 기준. 정적 데이터로거와 동적 데이터로거로 구분하며, 채널 수 확장에는 멀티플렉서(MUX)를 병행
- 적용 범위정적 데이터로거는 변위 · 수위 · 하중 · 간극수압 등 느리게 변하는 신호를 분~시간 주기로 스캔. 동적 데이터로거는 발파 · 교통 · 지진에 의한 진동 · 가속도처럼 밀리초~kHz 대역 고속 신호를 연속 샘플링. 다채널 정적 센서(지중경사계 체인 · VW 계열)는 MUX로 로거 아날로그 입력을 확장. 무인 현장 운영 시 전원 체계(태양광 · 배터리 · 상시 전원) 설계와 함께 계획
2. 구성 요소
- 정적 수집변위 · 수위 · 하중 등 저주파 · 주기 계측
- 동적 수집진동 · 가속도 등 고속 · 이벤트 계측
- 채널 확장MUX로 다점 · 체인 센서 연결
- 연동통신 · 경보 · 원격계측시스템
3. 현장 구성·원리

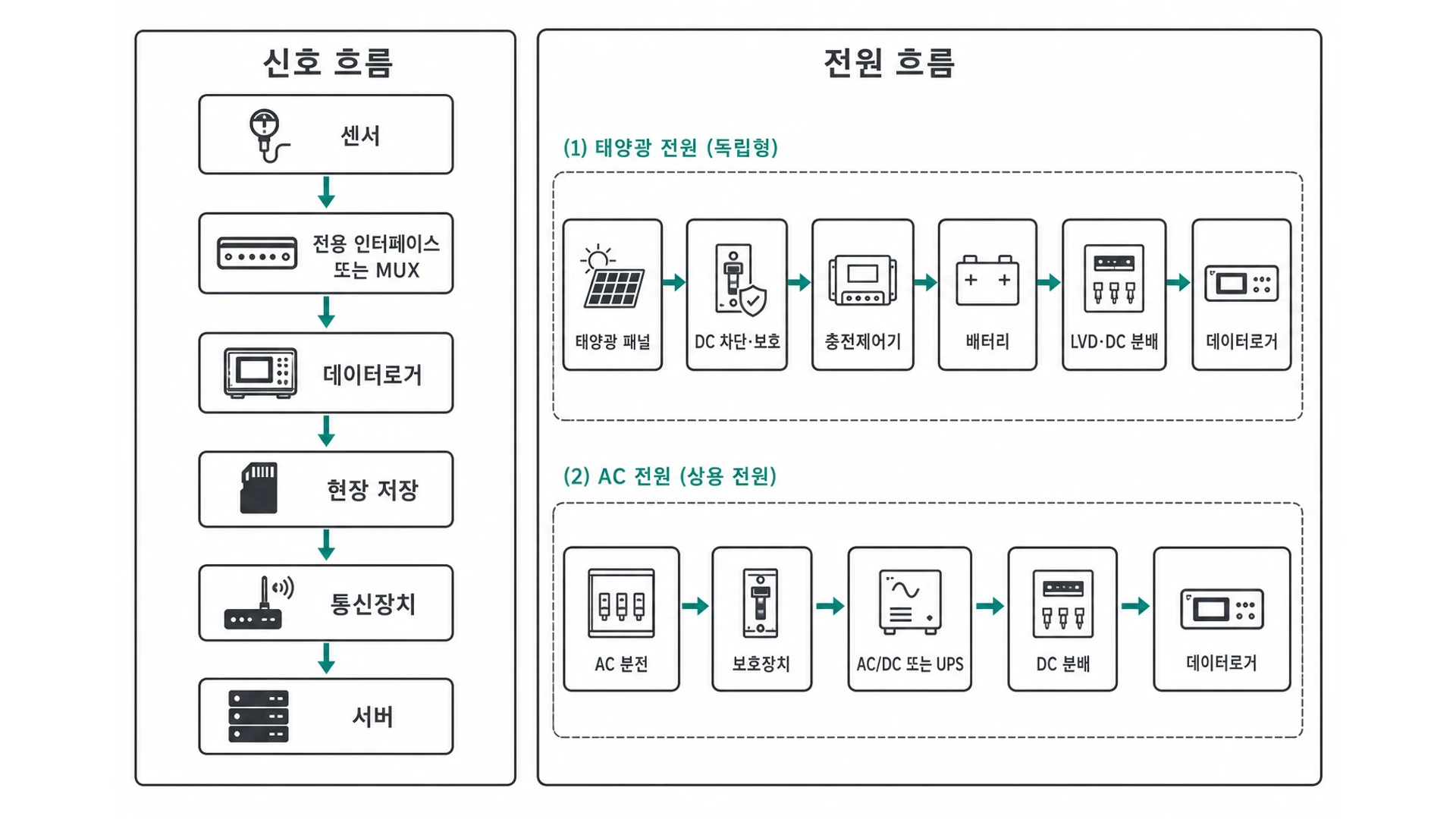

- 구성 흐름센서(아날로그 · 디지털 · SDI-12 · RS-485) → (선택) 멀티플렉서 → 데이터로거 → 현장 저장(SD · 플래시) → 통신 모뎀 → 서버. 무인 현장은 태양광 · 배터리 · 충전제어기와 함께 방수 계측함에 집중 배치
- 측정 대상정적 로거는 스캔 주기 · 필터 · 캘리브레이션으로 품질이 결정되고, 동적 로거는 샘플링률 · 동기 · 대역폭이 핵심 MUX는 순차 스캔으로 채널을 확장하므로 스캔 시간과 센서 안정화 시간을 함께 설계
4. 설치·운영
- 채널 · 센서 매핑
- 전원 · 태양광 · 배터리
- 방수 · 함체
- 통신 안테나
- 초기 캘리브레이션
- 원격 설정 · OTA
5. 데이터·관리
| 기능 | 설정 | 운영 |
|---|---|---|
| 주기 | 1분~1일 | 위험도 |
| 필터 | 이상값 | 오경보 |
| 동기 | GPS 시간 | 상관 |
| 백업 | SD · 클라우드 | 손실 방지 |
장애 유형 및 점검
| 장애 유형 | 확인 항목 | 조치 |
|---|---|---|
| 전원 차단 | 배터리 · 충전 · 퓨즈 | 전압 복구 · 용량 점검 |
| 채널 결측 | 케이블 · MUX · 센서 | 단선 · 접속 · 교체 |
| 드리프트 | 초기치 · 온도 | 재교정 · 센서 점검 |
| 통신 불량 | 모뎀 · 안테나 | 로컬 SD 백업 확인 |
- 데이터 가용성 · 지연 · 결측률 KPI
- 전원 · 통신 장애 대응 절차
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
정적과 동적 로거 차이?
정적은 분~시간 주기 스캔(변위 · 수위 · 하중), 동적은 kHz급 연속 샘플링(진동 · 발파) 현장 기준 두 체계를 병행
MUX가 필요한 경우?
지중경사계 체인 · 다점 VW 센서처럼 아날로그 채널이 로거 입력보다 많을 때 MUX로 확장
로거 용량?
채널 수 · 주기 · 보존 기간 · 동적 버퍼 용량 기준 선정
현장 전원이 끊기면?
SD · 플래시에 로컬 저장 후 복전 시 재전송 자립 일수 · 배터리 용량을 설계에 반영
