누수량계
누수량계: 댐·제방 하류 배수 시설 유량(Q) 측정 원리·설치·간극수압·지하수위와 구분·이상 누수 감시

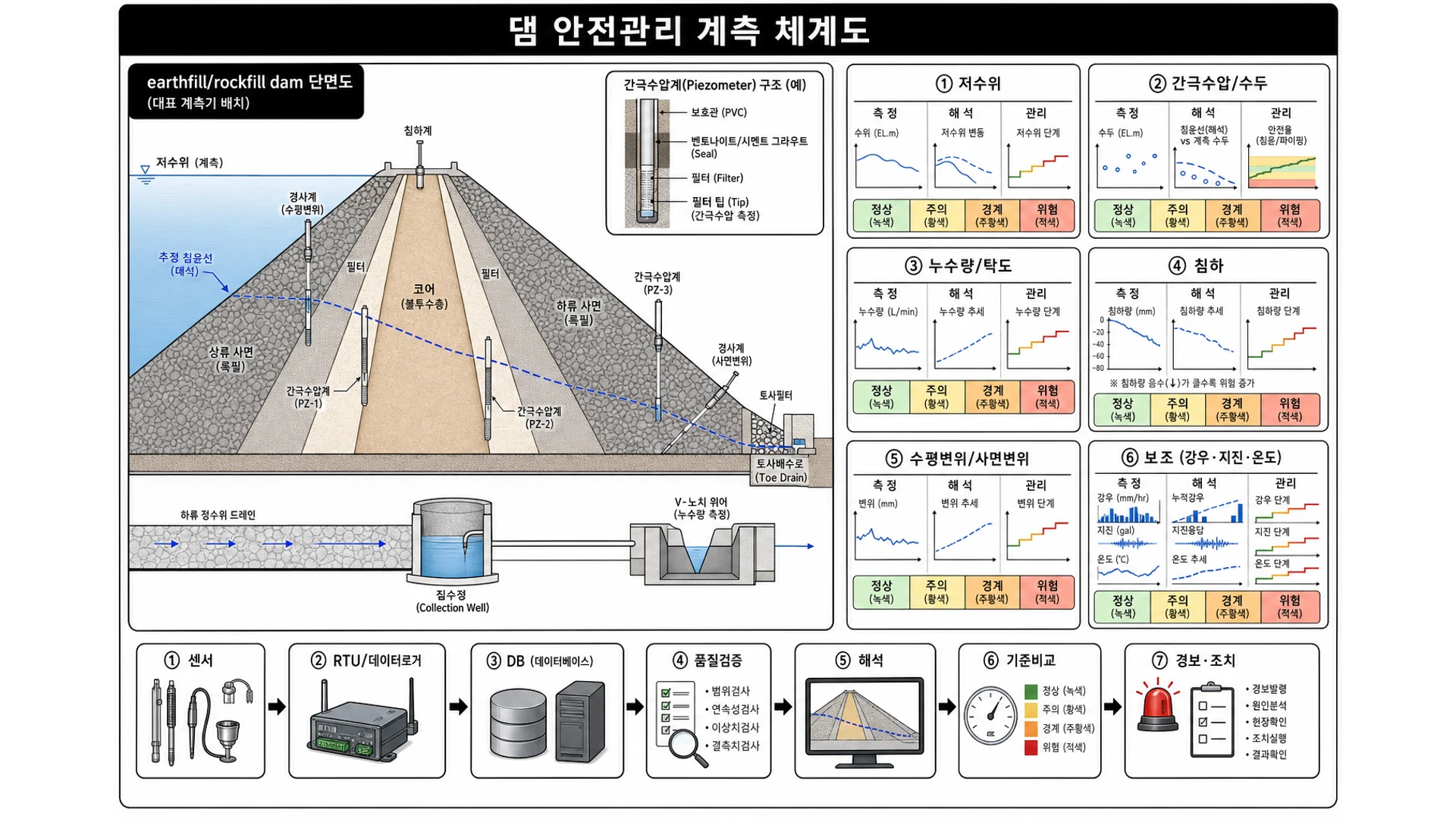

댐 안전관리 계측: 저수위·간극수압·누수·침하·변위·이상징후
1. 센서 개요
- 목적누수량계는 하류 배수갤러리 · 집수부 · 측수로 · 계측정에서 누수 유량 Q를 측정 가시설 · 흙막이 양수 · 배수 유량계는 유량계 센서 페이지를 참조하세요. 간극수압계(u) · 지하수위계(G.W.L)와 물리량 · 설치 위치가 다릅니다
- 적용 범위수위별 정상 Q 패턴 확립 후 이탈 감시 · 누수 계측 · 간극수압계 · 지하수위계 · 기울기 시간 동기화
2. 측정 목적·적용
- 누수 유량 Q배수갤러리 · 계측정 유량을 수위별로 추적
- 이상 감지급증 · 탁도 변화 조기 포착 · 경보 검토
- u와 구분간극수압(u) ≠ G.W.L ≠ 유량(Q) 명확 분리
- 필댐 · 중력댐 하류 배수갤러리
- 제체 · 기초 침투 누수 감시
- 하천 제방 배수 · 누수 계측
- 홍수기 · 지진 후 잔류 누수 평가
3. 측정 원리
- 측정 대상전자 유량계 · 위어(Weir) · 편수로 등으로 유량 Q 산출 · 침투는 수두 · 경로 · 공극에 민감하나 간극수압 u와 직접 동일하지 않음 · 탁도 · 온도 · 전기전도도 보조 지표
4. 설치·운영
- 설계 배수갤러리 · 집수부 · 측수로 · 계측정 위치 확정
- 유량계 · 보호함 · 케이블 · 로거 연동
- 수위계 · 강우 데이터와 시간 동기
- 수위별 정상 Q 기준선 확립
- 감리 · 시공 확인: 유량계 위치가 설계 배수 계획과 일치하는지 확인
- 감리 · 시공 확인: 간극수압계 · 지하수위계와 라벨 · 도면 구분
5. 해석·유지관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| 수위↑에 Q 급증 | 침투 경로 · 필터 이상 | 간극수압 · 변위 |
|---|
| Q 완만 증가 · 탁도↑ | 내부 침식 · 세립 | 배수 시설 점검 |
|---|
| 간극수압↑ · Q 정상 | u≠Q 구분 해석 | 관측공 · 필터 구간 |
|---|
| 지진 · 홍수 후 Q 잔류 | 구조 · 기초 손상 징후 | 변위 · 경사 · 침하 |
|---|
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 47 10 05 · KDS 47 10 25 · KCS 47 10 15 · KCS 54 20 25 · 설계도서 · 계측관리계획서 · 발주처 관리기준
근거 기준
※ 본 자료는 국가철도공단 KR C 계측기준을 최우선으로 하며, 건설기준(KDS/KCS)은 보조 해설입니다. 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
