1. 센서 개요
- 목적무응력계는 동일 재질 · 초기 조건에서 응력 0 상태의 변형률만 측정하는 변형률계. 일반 변형률계 값에서 무응력계 변형률을 빼면 구조 응력에 따른 변형률을 분리 가능
- 적용 범위교량 콘크리트 유지관리 · 대구 3호선 금호강교 등에서 크리프 · 온도 보정에 사용
2. 측정 목적·적용
- 크리프장기 수축 · 크리프 변형률 추적
- 보정일반 SG 응력 해석의 보조 기준
- 온도열응력과 구분
- 교량 콘크리트 유지관리
- PSC 박스 크리프 보정
- 장기 모니터링 온도 · 응력 분리
- 무응력 매립 기준 측정
3. 측정 원리
- 측정 대상동일 콘크리트에 매립하되 외부 응력이 전달되지 않도록 설계 별도 관리기준 없이 변형률계 보정값으로 활용
4. 설치·운영

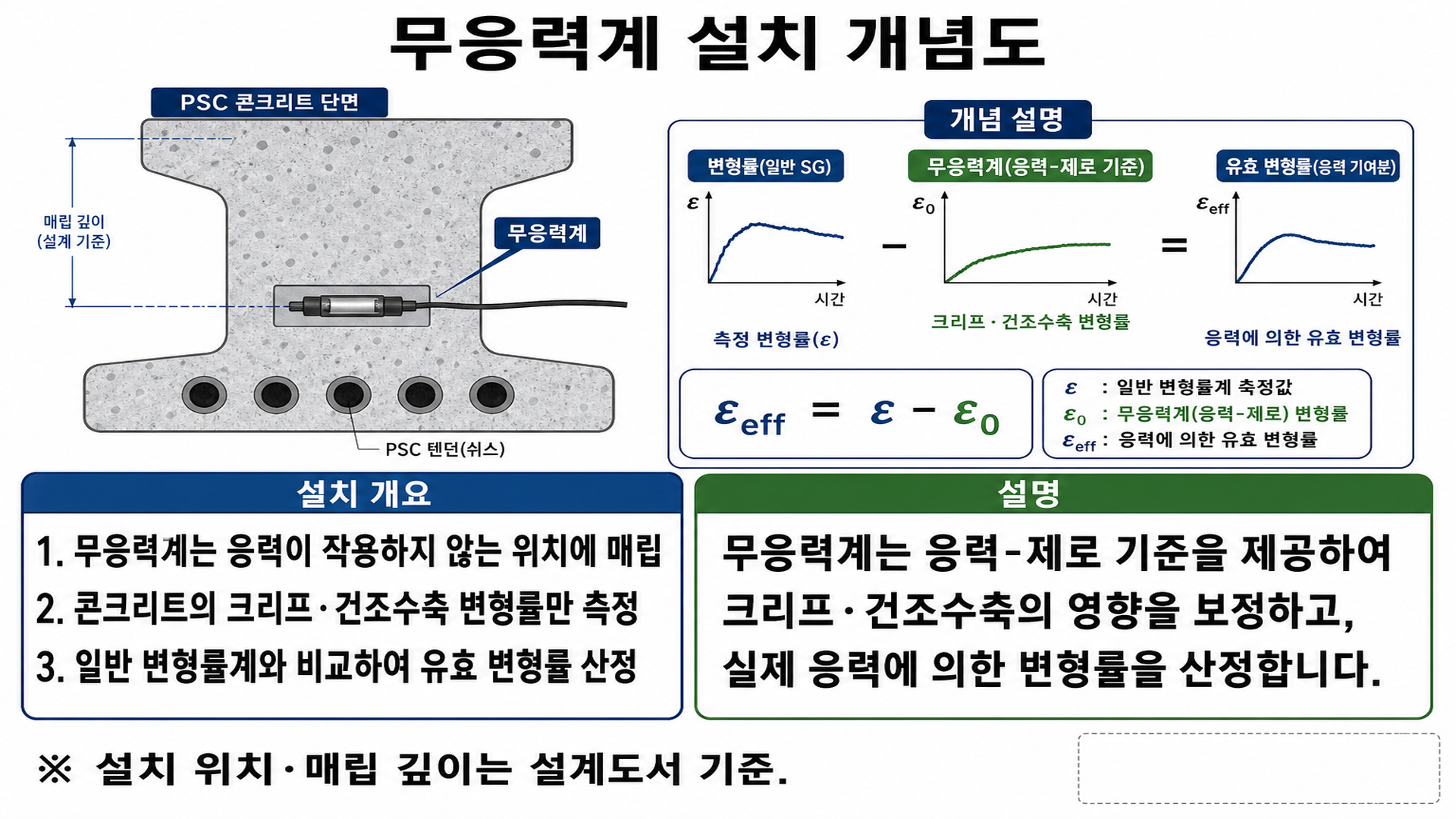

- 일반 변형률계 인접 · 동일 조건 매립
- 온도 센서 병행
- 초기치 안정 후 보정 시작
- 데이터로거 채널 매핑
- 보호 · 습윤 방지
- 정기 drift 점검
5. 해석·유지관리
| 용도 | 연계 | 해석 |
|---|---|---|
| 크리프 | 일반 SG | 차분 |
| 온도 | 온도계 | 열응력 |
| 장기 | 추세 | 보수 시기 |
| 이상 | 드리프트 | 센서 점검 |
- 단독 임계치보다 변형률계 보정 · 추세 해석이 중심
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
변형률계 대체 가능?
아님. 목적이 다름. 병기 설치가 일반적
어디에 설치?
동일 부재 · 유사 환경에 무응력 조건으로 매립
콘크리트가 달라도 되나요?
동일 배합 · 양생 조건의 무응력 매립이 원칙 다른 조건이면 보정 오차 큼
보정값이 음수로 나오면?
일반 변형률계에서 무응력계 변형률을 빼 응력 성분을 분리 드리프트 · 온도 · 센서 이상을 함께 점검
