온도계

• 측정 대상 : 콘크리트, 강재 교량 온도 분포, 일교차, 계절 변화를 온도 센서, 기상계측기, 변형률계와 연동 확인(KCS 24 99 05).
• 측정 대상 : 온도는 신축이음량, 응력, 처짐의 주요 외부 요인.
• 계측 목적 : 온도-신축량 상관 이탈 → 구조적 이상 검토, 온도 구배 급변 → 열응력, 균열 가능성 검토, 온도 보정 후에도 변위, 변형률 증가 → 구조적 변형 검토.
• 계측 목적 : 신축이음, 변형률과 시간 동기화.
• 운영 포인트 : 교량 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
• 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

• 열신축 : 신축이음, 상부구조 변위의 온도 성분 분리, 확인.
• 응력 : 온도 구배에 따른 콘크리트, 강재 응력 추정, 검토.
• 해석 보정 : 변위, 변형률 데이터 온도 보정 기준 제공.

• 교량 : 일교차, 계절 온도 → 팽창, 수축.
• 산정 방법 : 표면, 내부 온도 차이 → 온도 구배 응력.

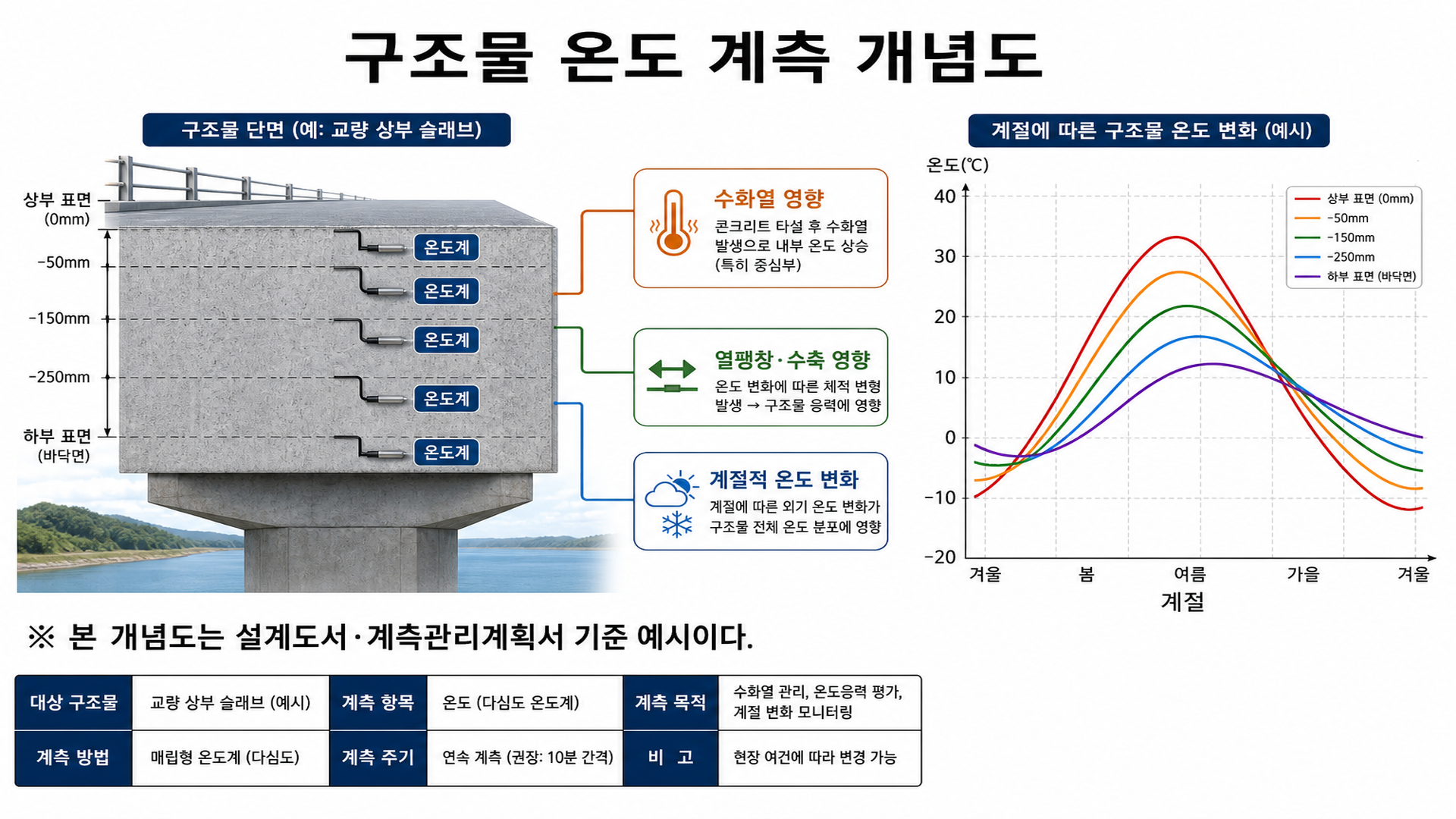

• 온도 센서 : 상부판, 변형률 인접부, 신축이음 인접부 배치.
• 사장교 예시(연도교) : 거더 내부 + 최외측 케이블 온도.

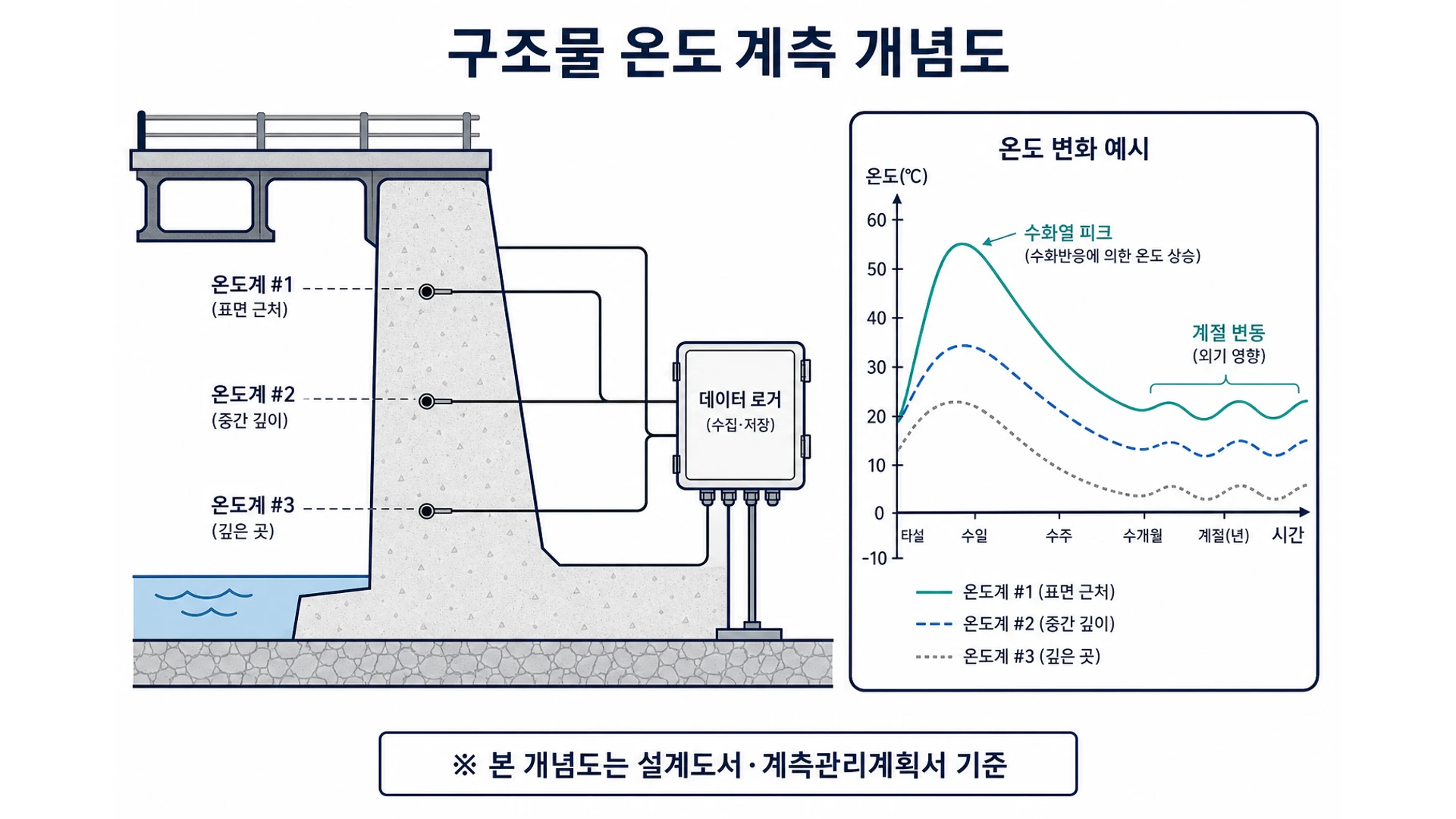

• 계측관리계획서, 설계도 기준으로 온도 측점 선정.
• 상부구조(변형률, 처짐 인접), 신축이음 인접부에 온도 센서 설치, 사장교는 케이블 온도를 계획서 기준: 추가.
• 기상계측기, 일사량 데이터 연동.
• 신축이음계, 변위계, 변형률계와 시간 동기화.
• 계절별 최대, 최소 온도-변위 패턴 기록.
• 재하시험 시 온도 이벤트 일지 기록.
• 감리, 시공 확인: 온도 센서가 구조 온도 보정용 위치에 배치되었는지 확인.
• 감리, 시공 확인: 신축이음, 변형률 계측과 시간 동기화가 설정되었는지 확인.
• 감리, 시공 확인: 계절별 기준 패턴 확립 절차가 계획서에 명시되었는지 확인.

• 설치, 초기: 온도, 신축, 기준선, 센서 위치.
• 계절 순환: 일교차, 연간, 정상 열신축 패턴.
• 공용 중: 온도-변위 상관, 이상 이탈.
• 재하시험: 온도 이벤트, 하중-온도 분리.
• 유지관리: 장기 추세, 이음, 응력 보정.

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
가속도계	가속도계	100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하	경간 중앙·주탑 상부 등 동적 응답 측정 위치
처짐계	처짐계	100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하	최장 경간 중앙 상판 상부
구조물경사계	구조물경사계	10분 자동 수집 · 정밀도 0.001° 이하	교각·교대·세굴·부등침하 우려 개소
변형률계	변형률계	10분 자동 수집 · 정밀도 1 με 이하	최대응력·균열 우려 부재
신축이음계	신축이음계	10분 자동 수집 · 정밀도 0.1 mm 이하	교대 전단·중간교각·분절부
온도계	주요 계측	10분 자동 수집 · ±0.2℃(20℃ 기준)	온도응력 큰 플랜지·외부 노출부
장력계	장력계	100 Hz 이상 자동 수집(케이블교)	최장·최대장력·진동 우려 케이블
풍향풍속계	풍향풍속계	10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2°	주탑·상부구조 바람 노출 양호 위치

현상	검토 방향	현장 확인
일교차 주기	정상 열신축	신축이음 · 온도 상관
계절 범위 이탈	구조적 변형 · 지지 이상 가능성	상부판 변위 · 경사
온도 급변	온도 구배 응력 · 균열 가능성	변형률 · 균열계
결빙 · 한파	비정상 응력 · 배수 이상 가능성	교각 · 배수 · 육안

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16), §4.3, KDS 11 10 15 교량계측, KCS 24 99 05 교량 유지관리계측, 설계 온도 범위, 계측관리계획서.
• KCS: 계측책임자, 측정, 보고, 기준 초과 대응.
