조위계
조위계: 해수면·조석 변화 측정 원리·설치·지하수위·간극수압 연계·항만·호안 수문 계측

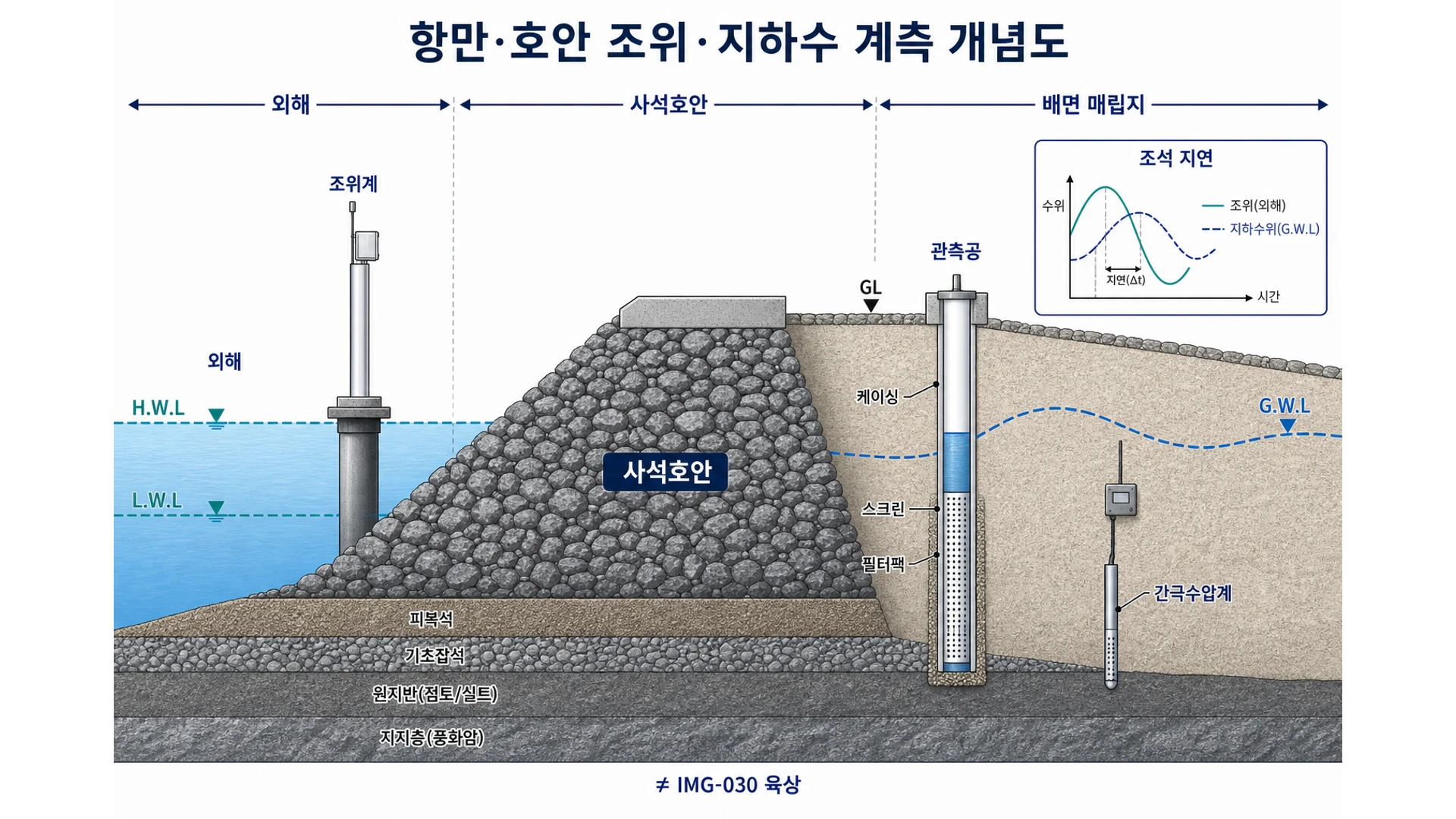

조위·지하수·간극수압 연계: H.W.L·L.W.L·G.W.L·u 구분
1. 센서 개요
- 목적조위계는 해안 · 항만 현장에서 해수면(조위) 변화를 연속 기록 지하수위계(G.W.L) · 간극수압계(u)와 물리량 · 설치 위치가 다르므로 구분
- 적용 범위조석 · 강우 · 성토 하중에 따른 안벽 · 케이슨 주변 수압 변화 해석에 필수. 조위 · 지하수 · 지하수위계 · 간극수압계 시간 동기화
2. 측정 목적·적용
- 조석 추적H.W.L · L.W.L · 조위 시계열 관리
- 수압 연계조위-간극수압 · 지하수위 상관분석
- 구조 안정안벽 · 케이슨 배면 수압 · 침투 평가 보조
- 항만 · 호안 조위 · 지하수 연동
- 케이슨 · 안벽 배면 수압 감시
- 성토 · 매립 하중과 조석 중첩 평가
- 장기 해수면 상승 추세 추적
3. 측정 원리
- 측정 대상압력식 · 초음파식 · 부력식 등으로 해수면 높이 측정 · 조위 ≠ 지하수위(G.W.L) ≠ 간극수압(u) · 조석 보정 · 기준면(Chart Datum) 명시
4. 설치·운영
- 해측 대표 위치 · 보호 구조물 확정
- 센서 · 케이블 · 방수 처리
- H.W.L · L.W.L 기준 기록
- 지하수위 · 간극수압 계측과 시간 동기
- 감리 · 시공 확인: 조위계 위치가 설계 수문 단면과 일치하는지 확인
- 감리 · 시공 확인: G.W.L 관측공 · 간극수압계와 혼동되지 않도록 라벨 · 도면 구분
5. 해석·유지관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| 만조 시 수압 상승 | 안벽 · 케이슨 배면 부담 | 간극수압계 · 변위 · 경사 |
|---|
| 강우 중 조위 · G.W.L 동시 상승 | 침투 · 배수 상태 | 강우량 · 배수 시설 |
|---|
| 조위-수압 지연 | 투수성 · 지층 조건 | 필터 구간 · 시공 기록 |
|---|
| 장기 상승 추세 | 해수면 · 지반 침투 | 지표침하 · 구조물 변위 |
|---|
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 표 4.1-1 · KCS 11 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
근거 기준
※ 본 자료는 국가철도공단 KR C 계측기준을 최우선으로 하며, 건설기준(KDS/KCS)은 보조 해설입니다. 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
