내공변위계
내공변위계(전단면내공변위계): 터널 전단면 변위·수렴 측정 원리·설치·해석(KR C-12150)

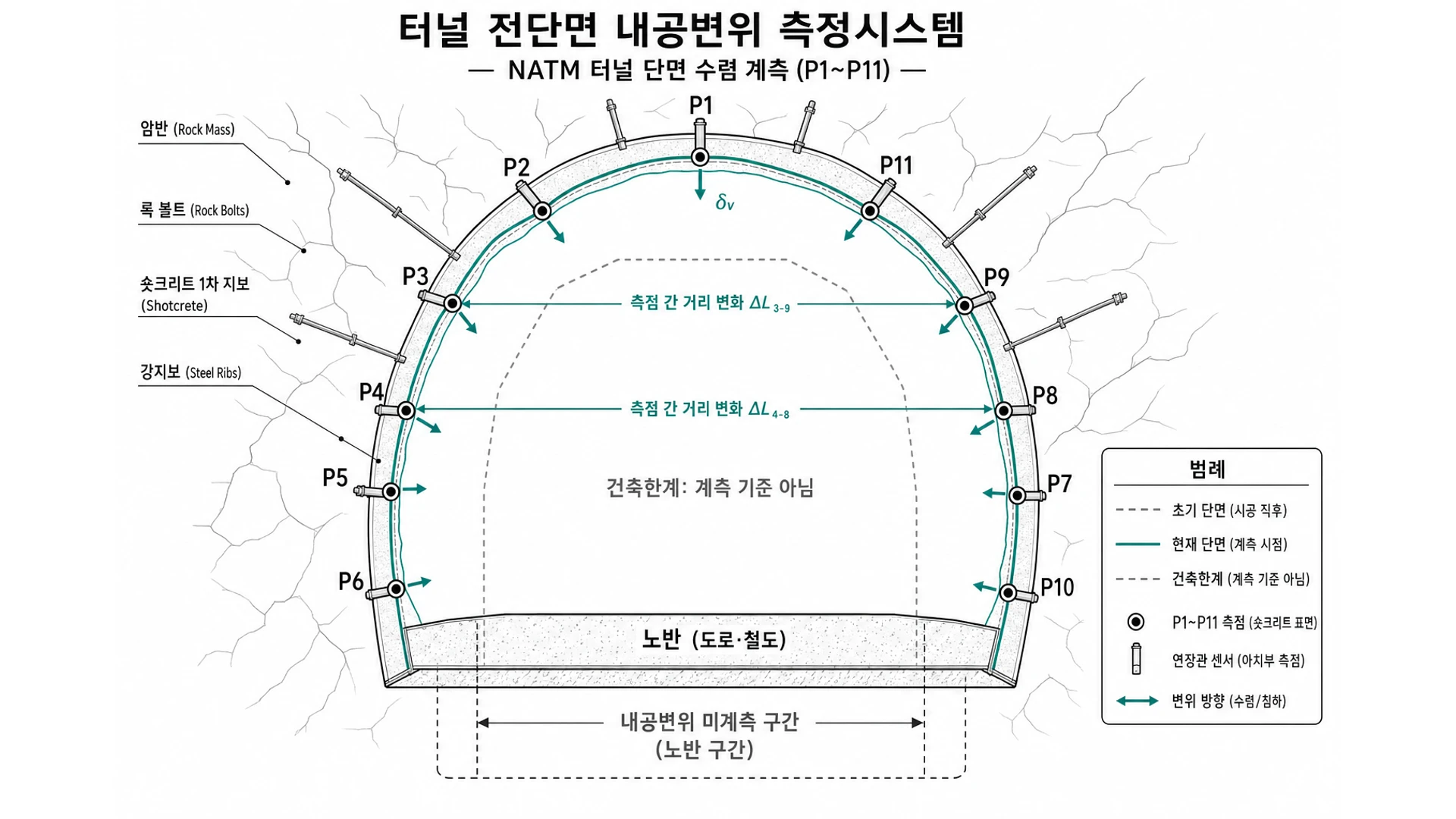

터널 전단면 내공변위(예시): P1~P11 내공변위계·대표 측선·기준 측정선
1. 센서 개요
- 목적내공변위계(전단면내공변위계)는 굴착에 따른 터널 벽면(상반 · 측벽 아치) 변위를 측정(KDS · KR C-12150 §7). 자동광파기 천단 침하 · 변위계(LVDT 2점)와 측정 대상이 다릅니다
- 적용 범위측점 간 거리 · 좌표 변화 · 전단면 프로파일로 수렴 추적 · 전단면내공변위 · 지중변위 · 간극수압 동일 단면 · 막장거리 동기화
2. 측정 목적·적용
- 전단면 변위P1~P11 등 측점 프로파일 · ΔLij 추적
- 수렴 판단변위속도 감소 · 안정화 추세 평가
- 지보 효지보 전 · 후 프로파일 비교
- NATM 터널 굴착 단면별 수렴
- 지보 · 라이닝 단계별 변형
- 함몰 · 붕괴 이력 구간 집중 감시
- 유지관리 장기 변형
3. 측정 원리
- 측정 대상연속 센서 튜브형 · 다점 변위 센서 등으로 전단면 측점 간 상대 변위 수집 · MUX · 데이터로거 연동 · 공사중 계획서 · 이벤트 고속 · 운영기 기본 10분 상시(KR C-02050 §4.3 · 해설5 §2) · 하부 노반(도로 · 철도)은 미계측 구간으로 구분(TUN-NO-DISCLAIMER-01)
4. 설치·운영
- 설계 단면 · 측점(P1~P11 예시) 배치 확정
- 건축한계 · 노반 Open 구간 제외
- 센서 · 케이블 · MUX · 로거 연동
- 초기 프로파일 · 기준 측정선 기록
- 감리 · 시공 확인: 측점 배치가 설계 · Figure와 일치하는지 확인
- 감리 · 시공 확인: 막장거리 · 굴착 단계 태그 연동 여부 확인
5. 해석·유지관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| 궁부 · 측벽 변위 가속 | 지보 부족 · 지반 이완 | 간극수압 · 지중변위 |
|---|
| 비대칭 증가 | 지질 · 굴착 편차 | 막장 방향 · 인접 단면 |
|---|
| 내공+지표 동시↑ | 상부 지반 · 아치 불안 | 지표침하계 · 지중변위 |
|---|
| 변위속도 완만 감소 | 수렴 진행(맥락별) | 공정 · 지보 이력 |
|---|
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 4.1.5.2 · KCS 11 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
근거 기준
※ 본 자료는 국가철도공단 KR C 계측기준을 최우선으로 하며, 건설기준(KDS/KCS)은 보조 해설입니다. 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
