1. 계측 개요
- 측정 대상 : 교대 배면, 접속부 계측은 배면 성토, 접근 슬래브, 접속도로의 침하와 배수 상태를 확인한다. 교대 본체 안전계측이 아니다.
- 계측 목적 : 교대 본체 경사, 균열은 구조물경사계 등 관련 페이지에서 다룬다. 접속부 침하와 교량 상판 처짐을 혼용하지 않는다.
- 운영 포인트 : 교량 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 접속부 침하 : 접속도로, 접근 슬래브의 연직 변화 확인.
- 배면 성토 : 배면 성토의 침하, 토압 변화 확인.
- 배수 · 수위 : 배수 불량, 수위 상승이 의심되는 현장의 조건부 확인.
3. 측정 원리

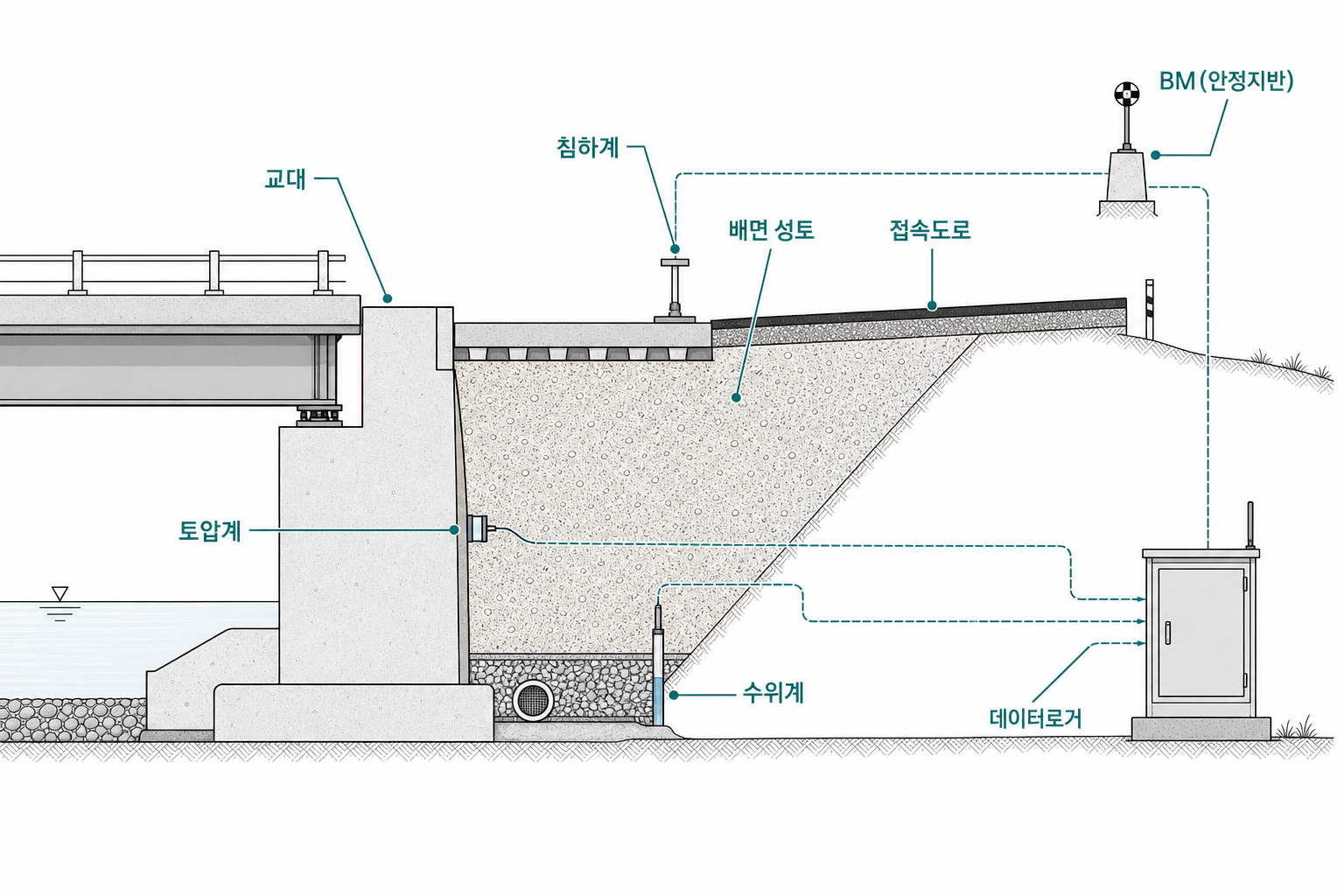

- 침하 : 안정 외부 BM과 배면, 접속부 측점의 연직 변화.
- 토압 : 교대 배면벽과 토사 사이 접촉 법선응력(필요 시).
- 수위 : 배수, 수압 검토가 필요한 현장만 조건부.
- 제외 : 교대 본체 경사, 균열, 말뚝 침하계는 기주요 계측이 아님.
4. 설치 및 운영
- 배면 성토, 접근 슬래브, 접속도로의 대표 측점을 계측관리계획서에 배치한다.
- 안정 외부 BM과 측정 경로를 확보한다.
- 토압계는 배면벽–토사 접촉면에 올바른 방향으로 설치한다.
- 교대 본체 센서와 측점, 일지를 구분한다.
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.3 (표14~16) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 가속도계 | 가속도계 | 100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하 | 경간 중앙·주탑 상부 등 동적 응답 측정 위치 |
| 처짐계 | 처짐계 | 100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하 | 최장 경간 중앙 상판 상부 |
| 구조물경사계 | 구조물경사계 | 10분 자동 수집 · 정밀도 0.001° 이하 | 교각·교대·세굴·부등침하 우려 개소 |
| 변형률계 | 변형률계 | 10분 자동 수집 · 정밀도 1 με 이하 | 최대응력·균열 우려 부재 |
| 신축이음계 | 신축이음계 | 10분 자동 수집 · 정밀도 0.1 mm 이하 | 교대 전단·중간교각·분절부 |
| 온도계 | 온도계 | 10분 자동 수집 · ±0.2℃(20℃ 기준) | 온도응력 큰 플랜지·외부 노출부 |
| 장력계 | 장력계 | 100 Hz 이상 자동 수집(케이블교) | 최장·최대장력·진동 우려 케이블 |
| 풍향풍속계 | 풍향풍속계 | 10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2° | 주탑·상부구조 바람 노출 양호 위치 |
5. 해석 및 관리
- KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16), §4.3, 해석: 접속부 침하와 상판 처짐, 본체 경사를 혼용하지 않는다.
