1. 계측 개요
- 측정 대상 : 교량 신축이음계는 신축이음 양측 부재의 종방향 상대변위를 측정한다. 온도 변화에 따른 정상 신축 범위와 급변, 잔류변위를 확인한다.
- 운영 포인트 : 교량 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 신축량 : 신축이음 간격의 증가, 감소 추적.
- 온도 영향 : 온도와 신축량의 상관관계 확인.
- 잔류변위 : 온도 회복 후 남는 비정상 변위 검토.
3. 측정 원리

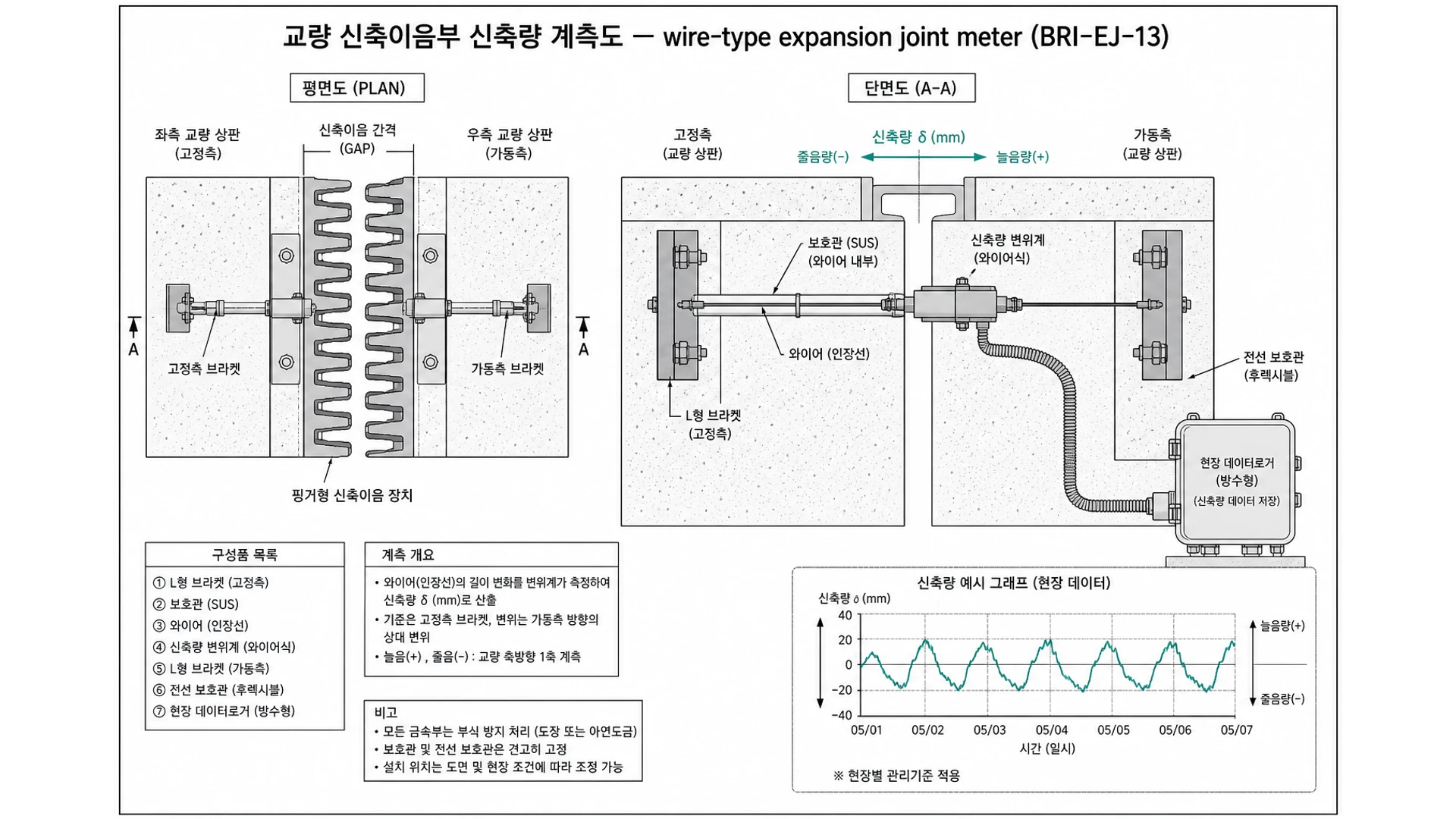

- 측정 방식 : 센서 본체를 한쪽 부재에 고정, 와이어 또는 측정봉을 반대쪽 부재에 연결해 상대변위 측정.
4. 설치 및 운영
- 설치 위치: 대표 신축이음부 양측.
- 설치 방향: 교량 종방향과 측정축 일치.
- 초기 설정: 초기 간격, 온도, 변위 부호 기록.
- 보호 조치: 차량 통행과 유지관리 작업에 간섭하지 않도록 보호커버 설치.
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.3 (표14~16) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 가속도계 | 가속도계 | 100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하 | 경간 중앙·주탑 상부 등 동적 응답 측정 위치 |
| 처짐계 | 처짐계 | 100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하 | 최장 경간 중앙 상판 상부 |
| 구조물경사계 | 구조물경사계 | 10분 자동 수집 · 정밀도 0.001° 이하 | 교각·교대·세굴·부등침하 우려 개소 |
| 변형률계 | 변형률계 | 10분 자동 수집 · 정밀도 1 με 이하 | 최대응력·균열 우려 부재 |
| 신축이음계 | 신축이음계 | 10분 자동 수집 · 정밀도 0.1 mm 이하 | 교대 전단·중간교각·분절부 |
| 온도계 | 온도계 | 10분 자동 수집 · ±0.2℃(20℃ 기준) | 온도응력 큰 플랜지·외부 노출부 |
| 장력계 | 장력계 | 100 Hz 이상 자동 수집(케이블교) | 최장·최대장력·진동 우려 케이블 |
| 풍향풍속계 | 풍향풍속계 | 10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2° | 주탑·상부구조 바람 노출 양호 위치 |
5. 해석 및 관리
- KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16), §4.3, 정상 신축: 온도 변화와 반복되는 변위는 정상 신축 범위 검토.
