케이블교 계측

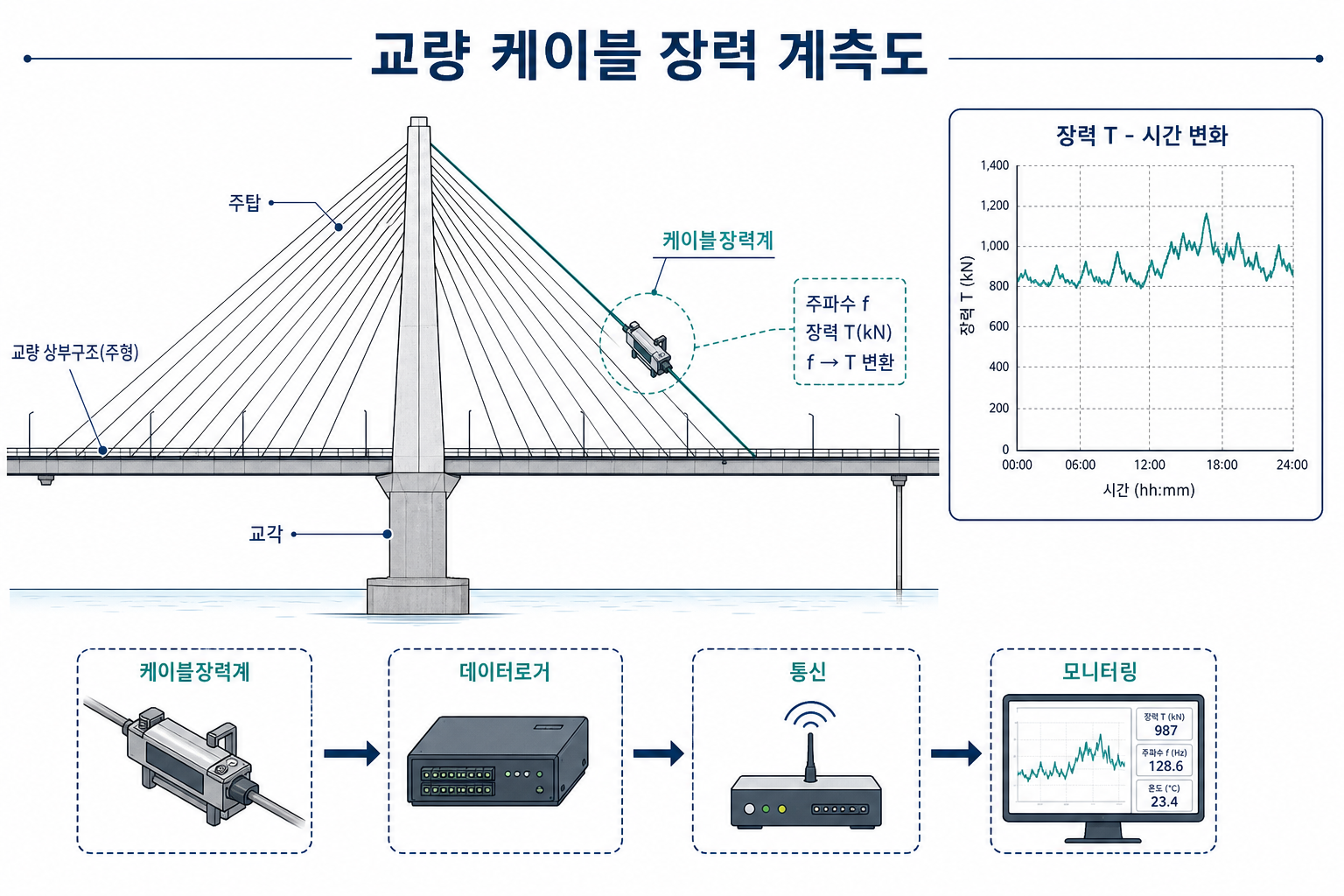

• 목적현수교 · 사장교 · 아치교 등 케이블교는 케이블장력계 · 진동계 · 풍향풍속계 · 구조물경사계로 케이블 장력 · 형상 · 풍하동 · 주탑 변위를 자동 수집 · 통합 해석한다. 시공 긴장 · 조정 단계와 공용 중 내하력 · 형상 추적이 핵심이다
• 적용 범위장력 감소 → 케이블 · 앵커 손상 · 온도 영향 검토 · 케이블 간 편차 → 형상 비대칭 검토 · 강풍 시 진동 RMS↑ → 동적 증폭 검토. 센서별 정본은 케이블장력계 · 진동계 · 기상계측기 · 동적응답 · 진동 · 상부구조 참조
• 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 형상 유지설계 장력 대비 편차 · 비대칭 확인
• 내하력장력 감소 시 케이블 · 앵커 손상 징후 검토
• 시공 품질긴장 · 조정 이력 기준 데이터 확보 · 추적

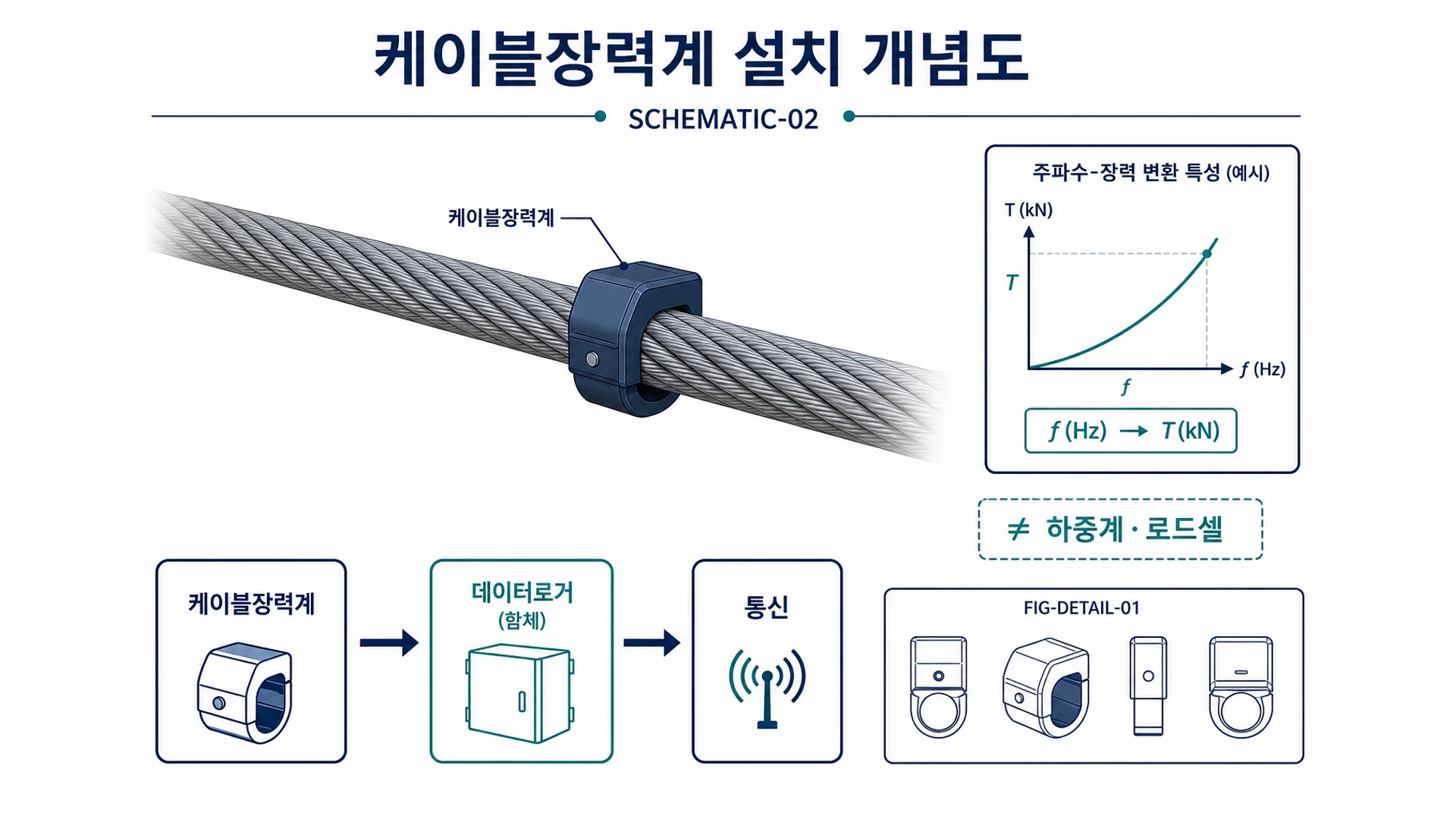

• 측정 대상가속 픽업 · 주파수 분석 → 케이블 고유진동수 f → 장력 T 환산(KDS 11 10 15 §4.2.1.9). 부분 장력계 · 현장별 보정 적용 가능. 앵커 하중계(로드셀)와 대상 · 원리 구분

• 설계도 · 계측관리계획서 기준으로 대표 케이블 · 측점 선정
• 케이블 노출부 · 앵커블록 근처에 케이블장력계 설치
• 온도 · 풍 · 진동 보조 채널 배치
• 긴장 직후 · 조정 후 기준 장력 기록
• 동적 DAQ로 통행 · 풍 이벤트 포착 · 케이블별 식별 · 배선 문서화
• 정기 특별 점검 주기에 재측정
• 감리 · 시공 확인: 케이블장력계가 케이블 노출부에 설치되었는지 확인(≠앵커 로드셀)
• 감리 · 시공 확인: 긴장 · 조정 직후 기준 f · T가 기록되었는지 확인
• 감리 · 시공 확인: 케이블별 식별 · 배선이 시공도와 일치하는지 확인

• 긴장 · 조정: 목표 장력, 시공 기록
• 준공: 기준 f · T, 설계 대비
• 공용: 온도 · 활하중, 정상 범위
• 특별 점검: 비대칭, 앵커 · 케이블
• 이벤트 후: 지진 · 풍, 잔류 장력

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
가속도계	가속도계	100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하	경간 중앙·주탑 상부 등 동적 응답 측정 위치
처짐계	처짐계	100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하	최장 경간 중앙 상판 상부
구조물경사계	구조물경사계	10분 자동 수집 · 정밀도 0.001° 이하	교각·교대·세굴·부등침하 우려 개소
변형률계	변형률계	10분 자동 수집 · 정밀도 1 με 이하	최대응력·균열 우려 부재
신축이음계	신축이음계	10분 자동 수집 · 정밀도 0.1 mm 이하	교대 전단·중간교각·분절부
온도계	온도계	10분 자동 수집 · ±0.2℃(20℃ 기준)	온도응력 큰 플랜지·외부 노출부
장력계	장력계	100 Hz 이상 자동 수집(케이블교)	최장·최대장력·진동 우려 케이블
풍향풍속계	풍향풍속계	10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2°	주탑·상부구조 바람 노출 양호 위치

현상	검토 방향	현장 확인
장력 감소	케이블 · 앵커 손상 · 온도 영향 가능성	육안 · NDT · 온도 · 인접 케이블
케이블 간 편차	형상 비대칭 · 조정 필요 가능성	경사 · 풍속 · 조정 이력
f 변화	강성 · 연결부 변화 가능성	연결부 · 앵커 · 육안
장력 급변	충격 · 풍 · 통행 이벤트 가능성	이벤트 일지 · 긴급 점검

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16) · §4.3 · KDS 11 10 15 §4.2.1.9 케이블 장력 · KCS 24 99 05 교량 유지관리계측 · 설계 목표 장력 · 긴장 · 조정 시공 기록 · 계측관리계획서
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
