처짐계

• 측정 대상 : 교량 처짐계는 상부구조의 연직 변형을 추적하는 계측이다.
• 측정 대상 : 대표 측점은 최장 자유 경간 중앙(L/2)이며, PSM-R 등 레이저 변위계를 교각에 거치, 경간 중앙 반사 표적 T1까지의 상대 연직변위 δ_rel(t)를 반복 관측한다.

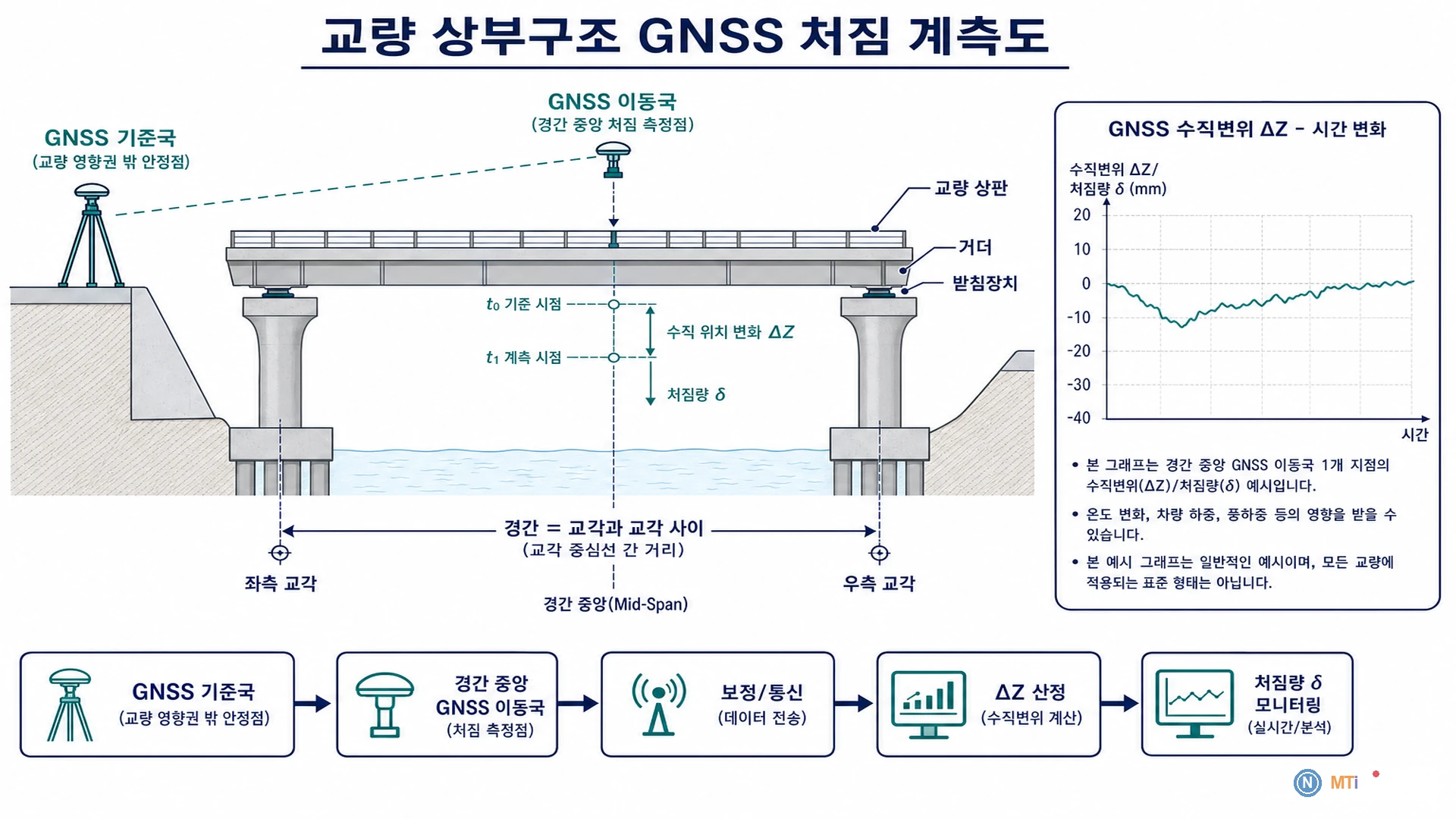

• 계측 목적 : 교각은 침하, 회전, 온도변형이 발생 가능 절대 고정 기준점으로 단정하지 않는다. 기준점 대비 ΔZ 처짐 평가가 필요하면 영향권 밖 안정 기준점을 별도로 두거나, 구조물경사계 등으로 교각 변위를 보정한다. 건축 RC 처짐은 건축 처짐을 참고한다.
• 운영 포인트 : 교량 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
• 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

• 측정값 : 교각 거치 계측기와 L/2 표적 T1 사이 상대 연직변위 δ_rel(t).
• 분석값 : 초기값 대비 추세, 공용, 유지관리 기준과의 비교, 필요 시 교각 보정, ΔZ 처짐 산정.

• 측정 방식 : PSM-R을 교각 브라켓에 설치, 최장 자유 경간 L/2의 반사 표적 T1을 광학으로 관측한다. 산정 방법: δ_rel(t)는 초기값 대비 상대 연직변위로 경간 중앙 처짐 추세를 확인한다. 교각 연직, 회전 성분은 별도 계측, 보정 없이 기준점 대비 ΔZ 처짐으로 쓰지 않는다.

• 최장 자유 경간 L/2에 반사 표적 T1 위치를 확정한다.
• 교각 상부 또는 측면에 PSM-R을 거치, T1까지 시선을 확보한다.
• 전원, 통신, 방수와 데이터로거, 원격 전송을 계측관리계획에 명시한다.
• 초기값을 기록한 뒤 계획 주기로 δ_rel(t)를 수집한다.
• 기준점 대비 ΔZ 처짐이 필요하면 영향권 밖 안정 기준점 또는 교각 보정 계측을 추가한다.
• 감리, 시공 확인: L/2 표적, 교각 거치, 시선, 초기치, 전원통신.

• 가설, 시공: L/2 δ_rel, 가설 하중, 온도.
• 재하시험: 임시 처짐계(별도), 상시 계측과 구분.
• 공용 개시: 초기치, T1, δ_rel(0).
• 유지관리: 처짐 추세, 허용치, 비대칭.

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
가속도계	가속도계	100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하	경간 중앙·주탑 상부 등 동적 응답 측정 위치
처짐계	주요 계측	100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하	최장 경간 중앙 상판 상부
구조물경사계	구조물경사계	10분 자동 수집 · 정밀도 0.001° 이하	교각·교대·세굴·부등침하 우려 개소
변형률계	변형률계	10분 자동 수집 · 정밀도 1 με 이하	최대응력·균열 우려 부재
신축이음계	신축이음계	10분 자동 수집 · 정밀도 0.1 mm 이하	교대 전단·중간교각·분절부
온도계	온도계	10분 자동 수집 · ±0.2℃(20℃ 기준)	온도응력 큰 플랜지·외부 노출부
장력계	장력계	100 Hz 이상 자동 수집(케이블교)	최장·최대장력·진동 우려 케이블
풍향풍속계	풍향풍속계	10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2°	주탑·상부구조 바람 노출 양호 위치

현상	검토 방향	현장 확인
δ_rel 단조 증가	크리프 · 손상 · 지지 이상	교각 경사 · 육안
δ_rel 급증	과하중 · 지지 손상	이벤트 일지
경간 간 비대칭	지지 · 기초 차이	교각 경사 · 인접 계측

• KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16), §4.3, 참고 기준: KDS 11 10 15, KCS 24 99 05, 설계도서, 계측관리계획서, 발주처 관리기준.
