교량 동적응답·진동 계측

• 목적교량 진동 계측은 차량, 풍하중, 지진, 보행, 장비 운행 등에 따른 교량의 동적 응답을 확인하기 위해 가속도계 또는 진동계를 상부구조, 지점부, 교각, 주탑, 케이블 등 필요한 위치에 배치 → 고유진동수, 감쇠, 모드 형상, 과도 응답, 이상 진동 여부를 검토하는 계측이다
• 적용 범위대표 측점은 교량 형식, 경간 구성, 지지 조건, 예상 모드, 계측 목적 기준 정한다. 단순 휨 응답 확인이 목적이면 경간 중앙부가 주요 후보가 될 수 있으나, 모드 형상, 비틀림 응답, 다경간 연속교, 케이블교, 지점부 이상, 차량 편측 재하 영향 검토에는 복수 측점 배치가 필요하다
• 주요 구성고유진동수 · RMS 변화 → 강성 저하 · 연결부 손상 검토 · 과도 가속도 → 과하중 · 이벤트 검토. 케이블교는 케이블교 · 상부구조 · 진동계와 교차 검토

• 고유진동수구조계의 강성 · 질량 변화에 따른 동적 특성 변화 확인
• 감쇠비연결부, 받침부, 부재 손상 등에 따른 에너지 소산 특성 변화 확인
• 모드 형상휨, 비틀림, 횡방향, 주탑 · 케이블 연계 모드 확인
• 과도 응답차량 통행, 강풍, 지진, 충격, 공사 장비 등에 따른 순간 응답 확인
• 이벤트 연계차량 하중, 풍속, 온도, 지진, 공사 이벤트와 진동 응답의 시간 상관성 확인

• 측정 대상교량은 질량, 강성, 감쇠, 지지 조건이 결합된 동적 시스템이다.

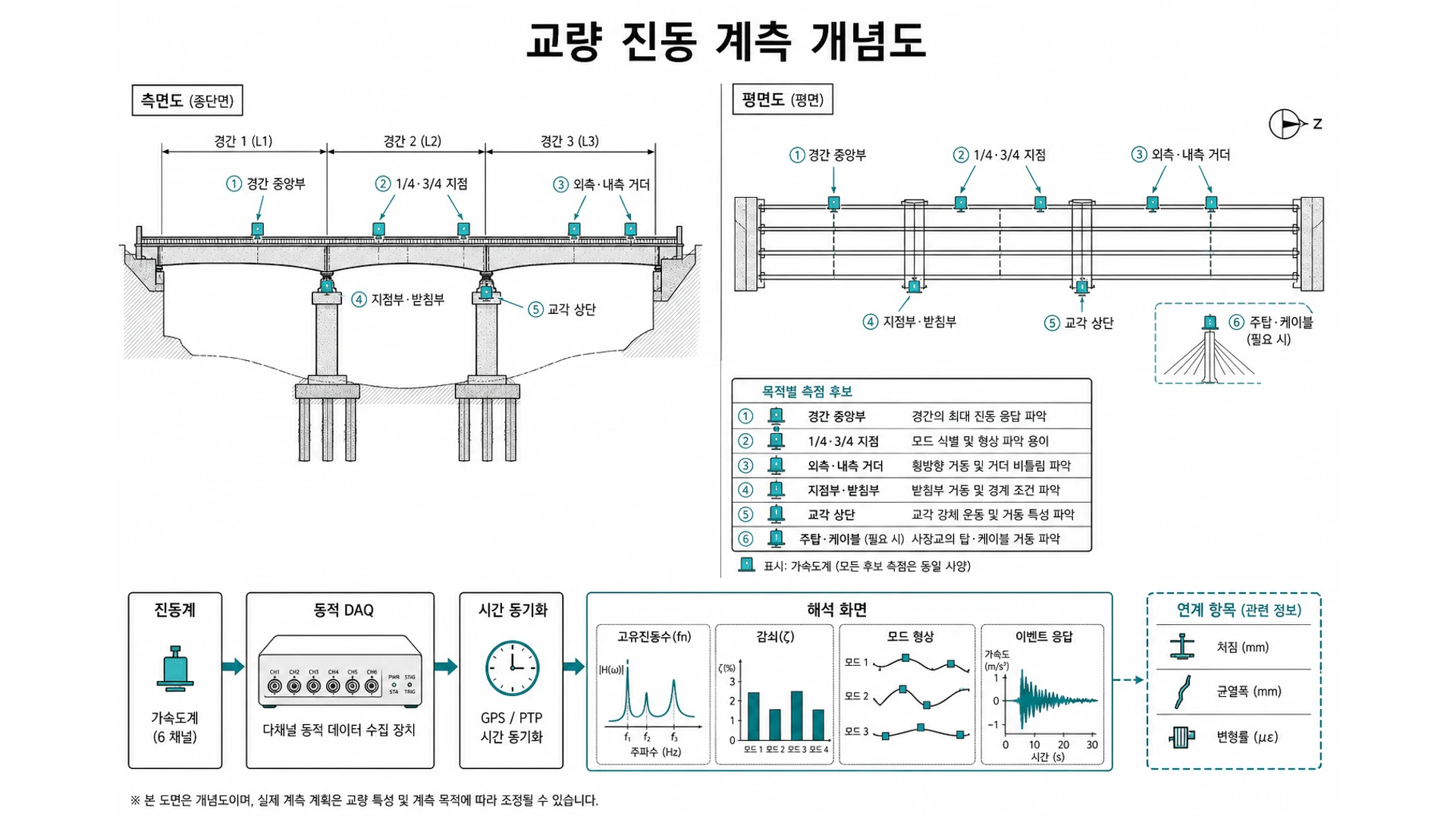

• 측정 원리진동계 배치는 단순히 최대 처짐 위치 하나를 찾는 문제가 아니라, 확인하려는 모드와 이상 징후가 어느 부재 · 방향 · 지점에서 나타나는지를 기준으로 결정해야 한다

교량 형식	배치 개념
단순보·일반 거더교	경간 중앙부, 1/4·3/4 지점, 외측·내측 거더 등에서 휨·비틀림 응답 확인
연속교	중앙 경간뿐 아니라 지점부, 연속부, 부모멘트 구간, 인접 경간 응답 함께 검토
사장교·현수교	상판, 주탑, 케이블, 보강거더, 풍향풍속계와 연계하여 풍응답·케이블 진동·상판 진동 구분
받침부·교각 영향	상부구조 가속도만으로 판단하지 말고, 필요 시 교각·받침부·신축이음 변위·경사 계측과 연계

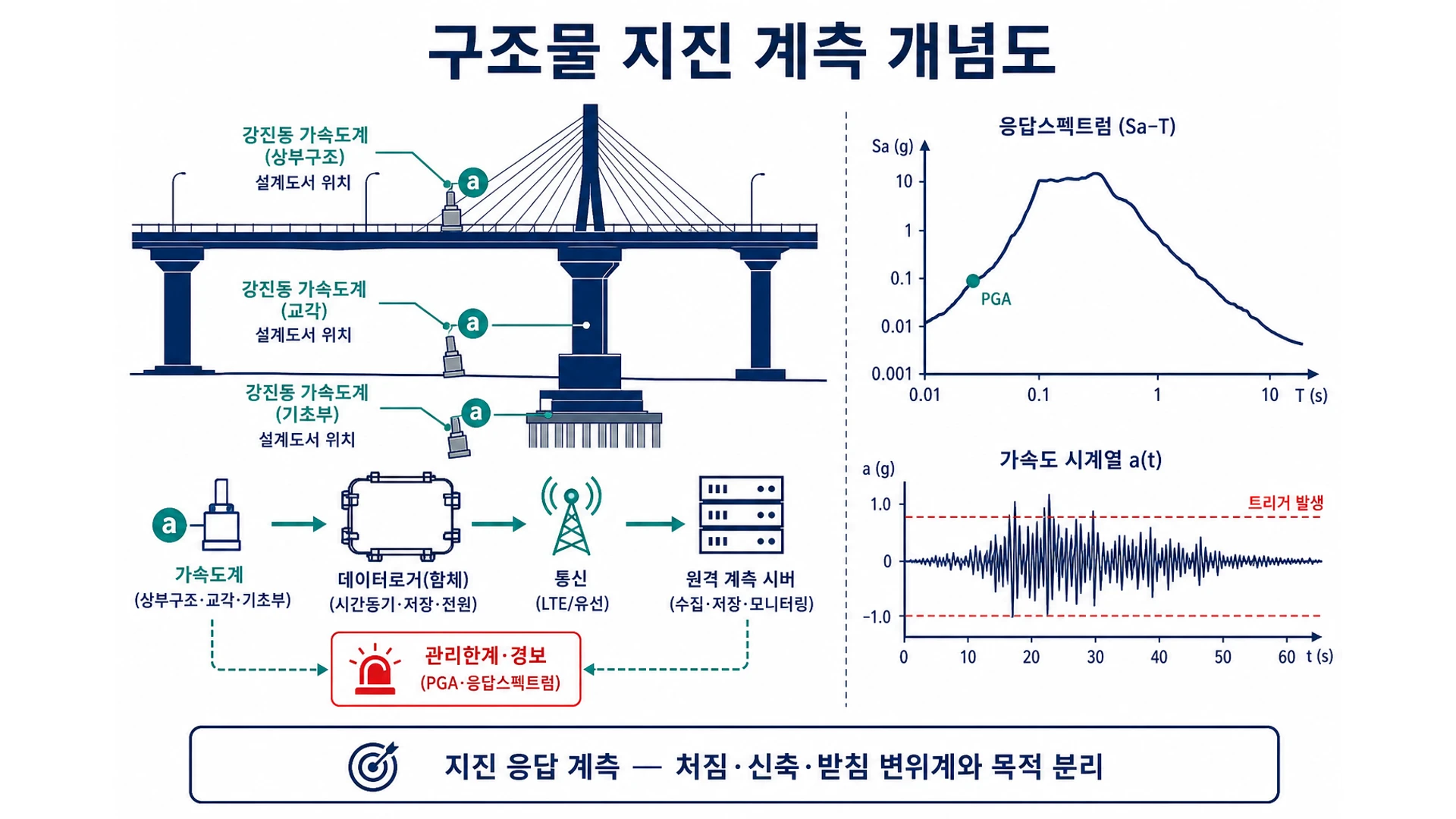

지진 응답	일반 통행 진동과 구분하여 다점 가속도, 지반 입력, 교각·상부구조 상대 응답을 별도 계획 (지진)

• 계측 목적 구분: 상시 모니터링, 재하시험, 민원 진동, 풍응답, 지진 응답, 케이블 진동, 손상 추정
• 교량 형식과 구조해석 결과를 바탕으로 측점 후보 선정
• 단순 휨 응답 확인 시 경간 중앙부를 주요 후보로 검토
• 모드 형상 또는 비틀림 응답 확인 시 종방향 · 횡방향 다점 배치 검토
• 케이블교는 상판 · 주탑 · 케이블 · 풍향풍속계 함께 검토
• 진동 데이터는 온도, 풍속, 차량 통행, 지진, 작업 이벤트와 시간 동기화
• 최종 측점 수, 방향, 계측 주기, 장비 사양은 현장별 설계도서, 계측관리계획서, 발주처 기준, 제품 사양에 따른다
• 감리 · 시공 확인: 진동계 배치가 계측 목적, 교량 형식, 주요 모드, 구조해석 결과, 현장 계측관리계획서와 일치하는지 확인
• 감리 · 시공 확인: 모드 형상 또는 비틀림 응답 검토가 필요한 경우 종방향 · 횡방향 다점 배치가 반영되었는지 확인
• 감리 · 시공 확인: 차량, 풍속, 온도, 지진, 공사 이벤트 등 외부 요인과 시간 동기화 체계가 마련되었는지 확인

• 기준 확립: 고유진동수 · 감쇠, 건전 상태 기록
• 공용 운행: 차량 · 풍 이벤트, 과도 응답 · 민원
• 재하시험: 모드 · 스펙트럼, 설계 대비
• 이상 징후: 진동수 변화, 손상 · 연결부
• 유지관리: 장기 트렌드, 보수 · 보강 시기

전생애주기계측 항목

항목	역할	연계 해석
진동계/가속도계	상부구조·교각·주탑 등의 동적 응답 확인	고유진동수, 감쇠, 모드 형상, 과도 응답
처짐계	정적·준정적 연직 변위 확인	처짐 증가와 진동 응답 상관성 검토
변형률계	주요 부재 응력 변화 확인	차량·온도·진동 이벤트와 응력 변화 비교
신축이음계	온도·차량·지점부 거동 확인	이상 진동이 지점부 문제와 관련되는지 검토
구조물경사계	교각·주탑·교대의 회전·기울기 확인	상부구조 진동과 하부구조 거동 비교
풍향풍속계	풍응답 원인 확인	풍속 증가와 진동·케이블 응답 연계
케이블장력계	케이블교 장력·케이블 진동 확인	상판·주탑·케이블 응답 통합 해석
온도계	온도 영향 보정	일교차·계절 변화와 진동 특성 변화 구분

현상	검토 방향	현장 확인
고유진동수 저하	강성 저하 · 연결부 손상 가능성	스펙트럼 · 육안 · 연결부
최대 가속도 증가	과하중 · 이벤트 · 손상 가능성	통행 일지 · 풍속 · 육안
감쇠비 변화	연결부 · 에너지 소산 변화 가능성	연결부 · 볼트 · 용접부
RMS 증가	운행 영향 · 민원 · 구조 변화 가능성	구조물 · 민원 기준 · 추세

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16) · §4.3 · KDS 11 10 15 교량계측 · KCS 24 99 05 교량 유지관리계측 · 설계 동적 특성 · 구조물 진동 기준 · 민원 기준(별도) · 계측관리계획서
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
