1. 계측 개요
- 목적기초침하는 교량 기초 · 교대 · 교각 하부 지반의 수직 침하를 침하 측점(프리즘 · GNSS), 지표침하계, 층별침하계로 측정 연약지반 · 매립지 · 세굴 구간에서 장기 침하가 교량 사용성 · 안전에 영향 발생
- 적용 범위시공 중 침하와 공용 중 장기 침하를 구분하고, 부등침하는 경사 · 균열 연계
- 주요 구성기초침하는 교각별 · 교대별로 비교해 부등침하를 평가 연약지반 교량은 공용 개시 후에도 잔류침하가 수년간 지속될 수 있어 최소 5년 이상 추세 관리가 권장 하천 교량은 홍수 · 세굴 후 집중 계측 실시
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 총침하기초 최종 침하량을 예측 · 관리
- 부등침하교각 간 침하 차로 부등침하를 평가
- 세굴하천 교량 세굴에 따른 침하를 감시
3. 대표 단면·원리
- 측정 대상기초 침하는 압밀 · 크리프 · 굴착 · 세굴에 의해 발생 층별침하계는 지층별 기여도를 분리하고, 지하수위계는 침하 원인 분석 보조에 활용
4. 설치·운영

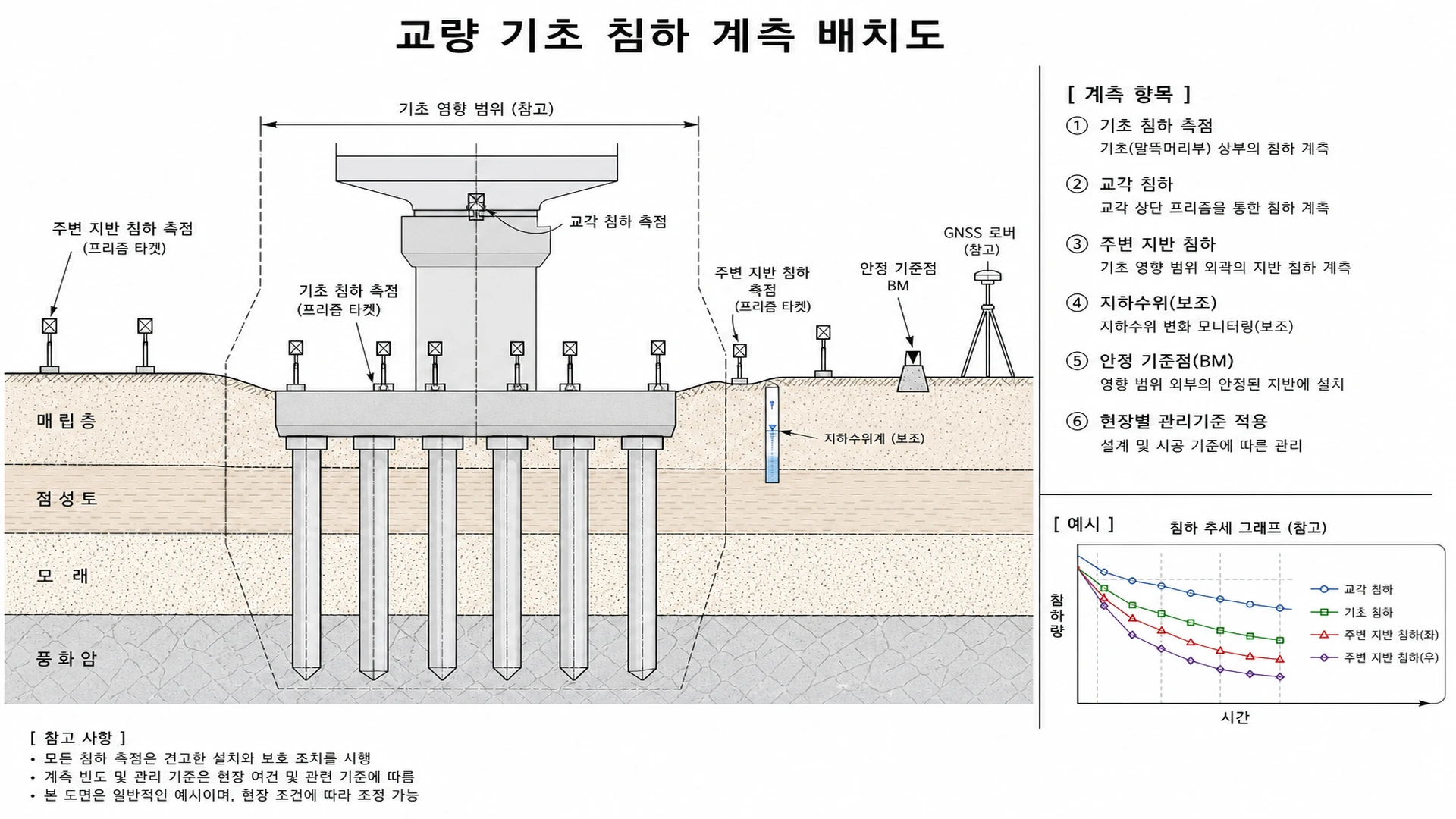

- 기초 · 교각 · 주변 지반에 침하 측점(프리즘)을 두고 지표침하계 · GNSS로 표고 변화 확인
- 필요 시 기초에 지표침하계를 설치해 연직 침하를 자동 계측
- 연약층이 있으면 층별침하계로 지층별 기여도를 분리
- 지하수위계로 지하수위 변화를 보조 모니터링
- 안정 기준점은 침하 영향권 밖에 설치
- 경사 · 신축 계측과 통합
- 기초 시공: 침하 측점 · 지표침하계, 초기치 · 압밀 시작
- 상부 구조: 교각별 침하, 부등침하 · 경사 연계
- 공용 개시: 시간-침하 곡선, 잔류 침하 예측
- 홍수 · 세굴: 침하 가속, 하천 · 기초 조건
- 장기: GNSS · 추세, 유지관리 · 보강 검토
5. 해석·관리
| 유형 | 센서 | 관리 |
|---|---|---|
| 압밀침하 | 지표침하계 · 측점 | 시간-침하 곡선 |
| 부등침하 | 다점 측점 · 지표침하계 | 경사 연계 |
| 세굴 | 침하 측점 · 지하수위계 | 수위 · 유량 |
| 장기 | GNSS | 추세 · 예측 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
시공 중 침하가 크면?
가설 · 임시 지지 · 지반 개량 효과 검토 설계 허용과 비교
침하가 멈춘 뒤 다시 시작하면?
세굴 · 지반 섭동 · 과하중을 조사
층별침하계가 필요한 경우는?
연약층 · 매립층이 있어 총 침하만으로 원인 지층을 구분하기 어려울 때
기준점(BM)은 어디에 두나요?
침하 영향권 밖 안정 지반 또는 구조물에 두고, GNSS · 수준측량 연계
