1. 센서 개요
- 목적지하수위계는 관측공 또는 우물 내 수위 변화를 측정 → 지하수위 상승 · 저하와 계측 대상 지반의 수리 조건 변화를 확인하는 계측기 강우 · 양수 · 굴착 · 배수에 따른 수위 반응 기록
- 적용 범위흙막이 굴착, 비탈면, 연약지반, 댐 · 제방, 지하수 영향 평가에 널리 사용되며 지중경사계, 간극수압계와 통합 해석
2. 측정 목적·적용
- 수위 추적지하수위 · 변화속도를 시계열로 관리
- 원인 분석강우 · 양수 · 굴착과 수위 반응을 상관분석
- 안정 연계수위 변화가 변위 · 토압 · 간극수압에 미치는 영향을 평가
- 흙막이 굴착 지하수위 · 배수 관리
- 비탈면 · 급경사지 배수 · 수리 조건 추적
- 연약 지반 · 매립지 수위 변화
- 댐 · 제방 · 해안 조위 · 지하수 연동
3. 측정 원리
- 측정 대상압력식 · 부력식 · 초음파식 등으로 관측공 내 수면 높이를 측정 수위 상승은 비탈면 · 굴착 안정 저하, 과도 저하는 주변 침하를 유발 가능.
- 측정 원리변위 · 침하와 함께 검토
4. 설치·운영
- 관측 목적 지층 · 심도에 관측공을 시공
- 필터 · 보호관 · 표면수 차단 조치
- 센서 · 케이블 · 보호함 설치
- 초기 수위를 안정 후 기록
- 강우계 · 데이터로거와 연동
- 정기 점검 · 보정 일정을 둡니다
5. 해석·유지관리
| 현상 | 연계 | 해석 |
|---|---|---|
| 강우 후 상승 | 강우량 | 침투 · 지체 시간 |
| 양수 시 하강 | 양수량 | 주변 침하 |
| 굴착 중 변동 | 굴착 단계 | 배면 안정 |
| 장기 상승 | 간극수압 | 비탈면 위험 |
- 수위 급변 · 설계 수위 초과 · 인접 침하 연계 시 경보 관측공 막힘 · 센서 drift는 정기 점검으로 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
지하수위계와 간극수압계 차이?

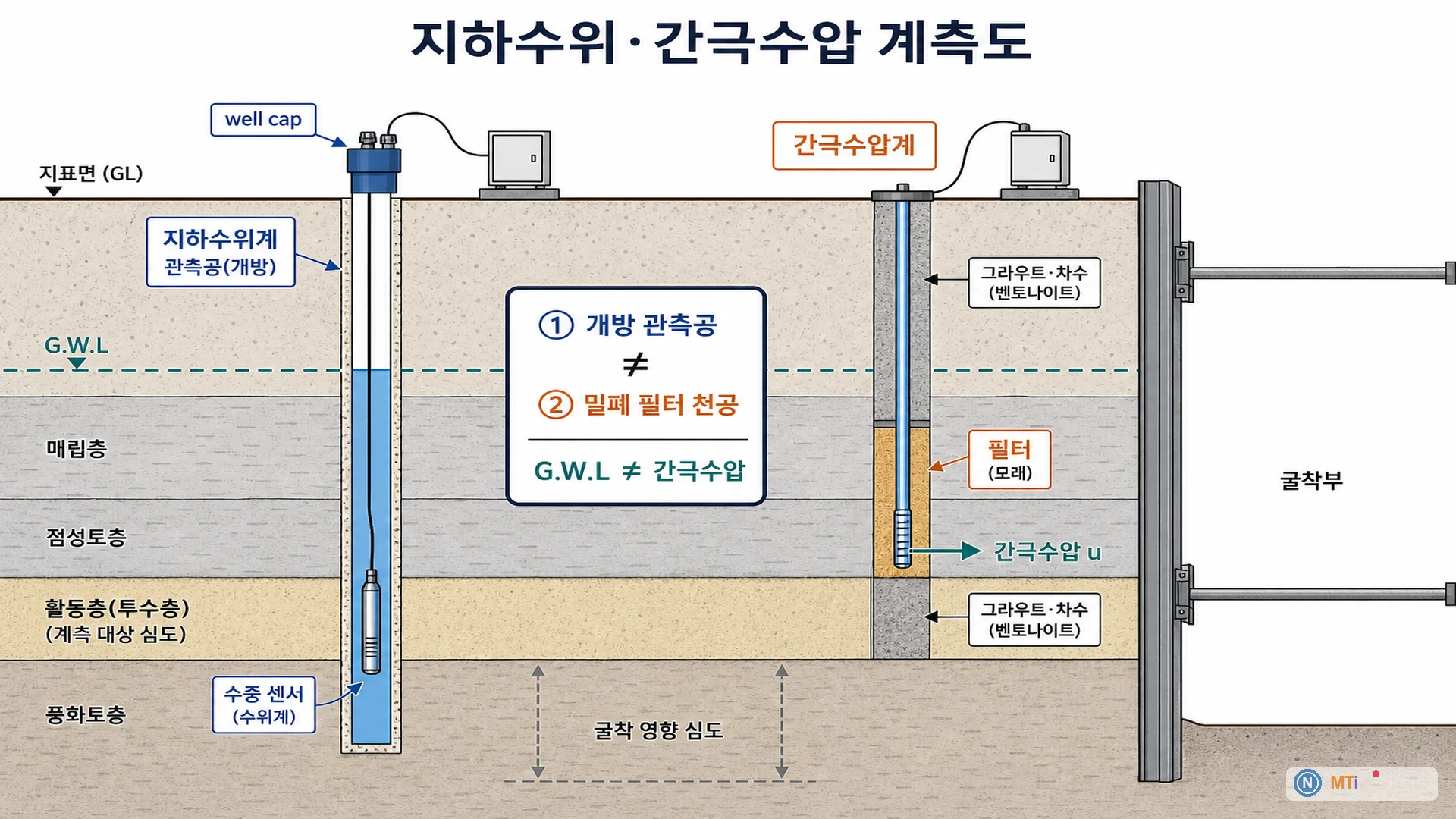

지하수위계는 관측공 자유수면, 간극수압계는 토층 내부 압력 함께 쓰면 해석이 정확
수위가 불규칙하면?
관측공 손상 · 표면수 유입 · 인근 양수 영향을 조사
벽체 표면에 수위계를 달아도 되나요?
아님. 관측공 또는 우물 내 자유수면을 측정 벽체 부착은 수리 조건을 대표하지 못
강우와 수위가 동시에 변하면?
침투 지체 시간을 고려해 강우량 · 수위 상승 시차를 분석 단순 상관만으로 원인을 단정 금지
