교각 기초·세굴 계측

• 목적하천 교량 · 연약지반 · 인접 굴착 등에서 교각 기초 지지조건 · 세굴 · 하상 변화가 우려되면 수위계 · 세굴 · 하상 측점 · 지반변위계 · 침하 측점 · 말뚝 변형률계 · 하중계를 조건부로 검토한다. 본 페이지는 교각 콘크리트 본체 경사 · 변위와 구분된 기초 · 하천 · 지반 계측 정본이다
• 적용 범위홍수 · 세굴 이벤트 시 수위 · 하상 변화와 교각 본체 경사 · 말뚝 축력을 시간 동기화 · 장기 하상 저하 · scour hole 확대 → 기초 노출 · 지지력 저하 가능성 검토
• 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 수위 · 하천수위계로 홍수 · 조석 · 상류 방류에 따른 수위 변화 추적

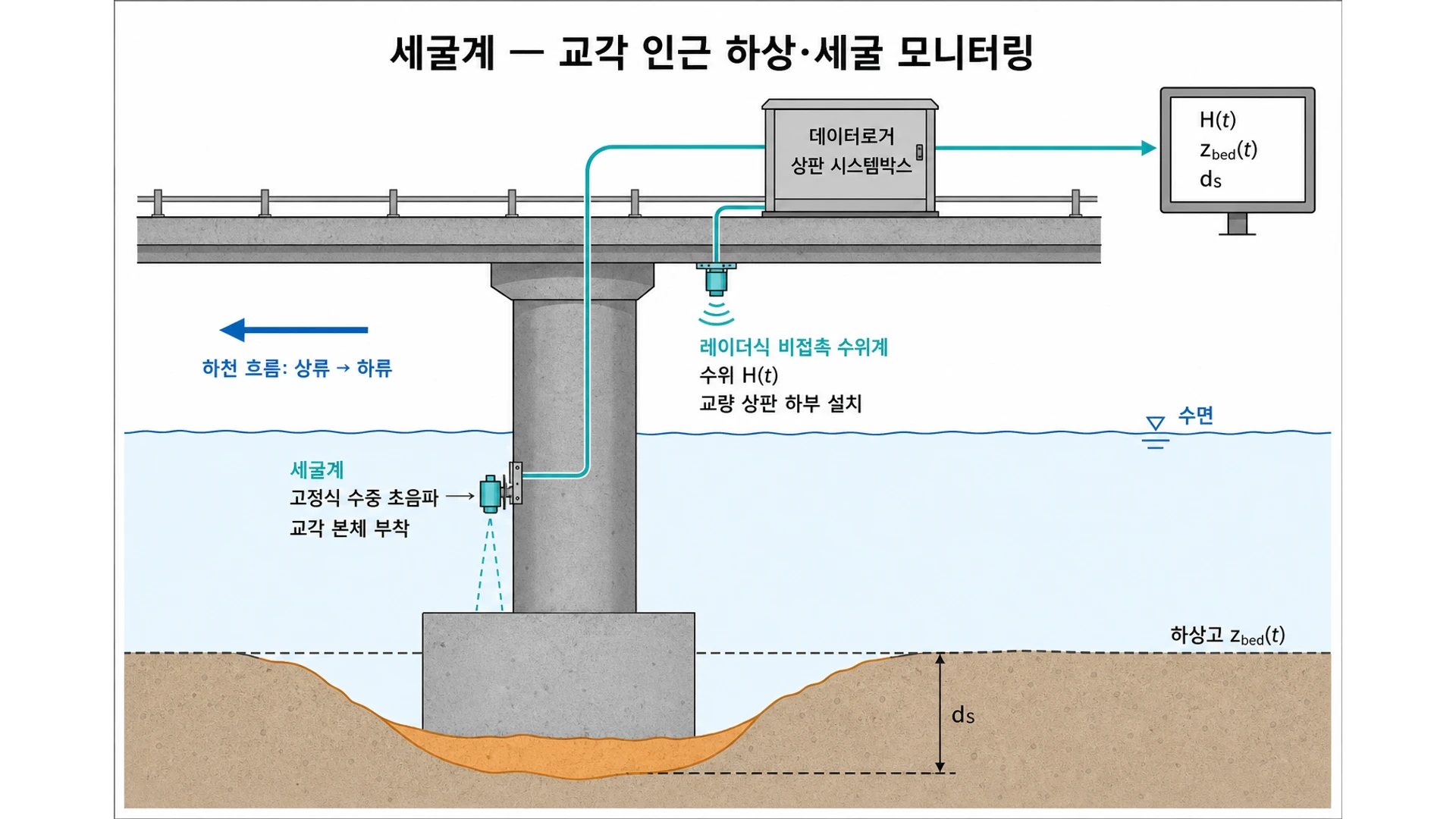

• 세굴 · 하상교각 주변 세굴 · 하상 측점으로 하상 고 변화 · scour hole 형상 변화 확인
• 기초 지반 · 말뚝기초 주변 지반변위계 · 침하 측점(조건부)과 말뚝 변형률계 · 하중계로 지지 · 축력 연계 해석

• 측정 대상말뚝기초 교각의 하천 · 지반 거동은 수위 · 하상 · 기초 주변 지반 변위 · 말뚝 축력을 함께 검토한다.
• 측정 원리세굴 모니터링은 대표 단면에서 하상 고 · scour 깊이 · 교각 기초 매몰 깊이 변화를 추적하며, 설계도서 · 계측관리계획서의 조건부 배치 기준을 따른다

• 계측관리계획서 · 설계도 기준으로 하천 교각 · 세굴 우려 교각 선정
• 대표 하천 단면에 수위계 설치 · 홍수 · 조석 이벤트 일지 연동
• 교각 상 · 하류 하상에 세굴 · 하상 측점 배치 · 초기 하상 고 · 단면 기록
• 연약지반 · 인접 굴착 · 지반 변화 우려 구간에 지반변위계 · 침하 측점 조건부 검토
• 말뚝 내부 변형률계 · 하중계로 축력 · 지지 변화 보완
• 데이터로거 · 원격계측시스템으로 10분 자동 수집 · 이벤트 고빈도 수집 연동
• 감리 · 시공 확인: 수위 · 하상 · 지반 측점 위치 · 기준고가 설계도 · 계획서와 일치하는지 확인
• 감리 · 시공 확인: 말뚝 축력 센서 · 케이블 보호 · 방수가 시공도와 일치하는지 확인

• 기초 · 말뚝: 말뚝 축력 · 변형률, 초기치 · lock-off
• 공용 개시: 수위 · 하상, 정상 범위 · 조석 패턴
• 홍수 · 세굴: 수위 · 하상 · 경사, scour · 기초 노출
• 장기 운영: 하상 추세 · 말뚝, 보수 · 세굴 방지
• 인접 공사: 지반변위 · 침하, 굴착 · 성토 영향

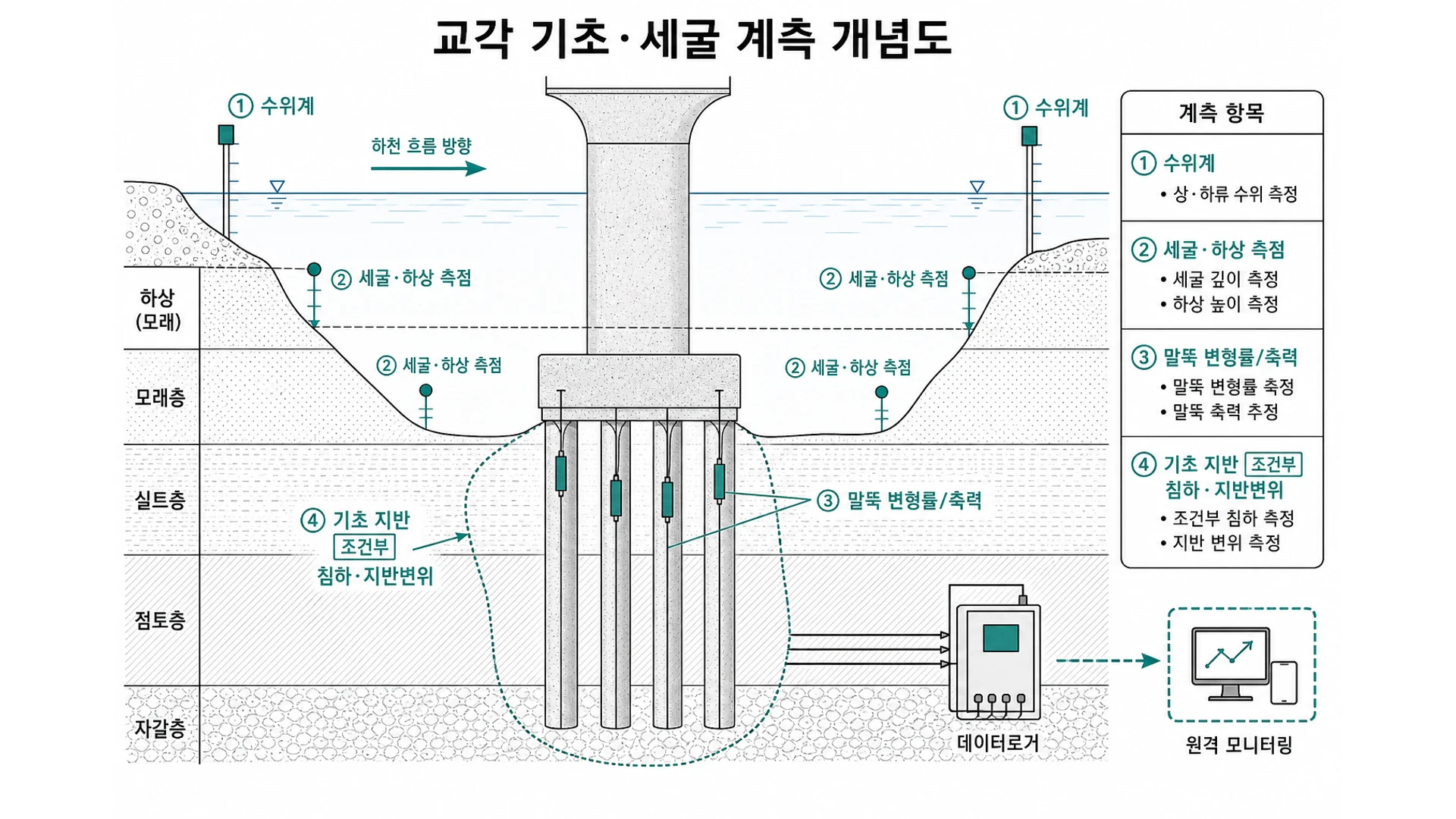

전생애주기계측 항목

역할 구분	계측 내용	배치 요약
하천·수위	수위계	교각 상·하류 대표 단면
하상·세굴	세굴·하상 측점	교각 주변 하상·scour hole
기초 지반	지반변위·침하(조건부)	연약지반·인접 굴착·지반 변화 우려 구간
말뚝	변형률·축력	말뚝 내부 대표 측점
시스템	데이터로거·원격계측	현장 게이트웨이·유지관리 연계

현상	검토 방향	현장 확인
수위 상승+하상 저하	세굴 · 기초 노출 가능성	수위계 · 하상 측점 · 육안
하상 고 장기 저하	scour hole 확대 가능성	세굴 측점 · 말뚝 축력
말뚝 축력 분포 변화	지지력 · 부등지지 가능성	변형률계 · 하중계 · 경사
기초 주변 침하 · 변위	지반 유실 · 연약화 가능성	침하 · 지반변위 · 인접 공사
홍수 후 경사 급변	세굴 · 부등지지 연계	교각 경사 · 수위 · 하상

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16) · §4.3 · KDS 11 10 15 교량 · 지반계측 · KCS 24 99 05 교량 유지관리계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
