1. 계측 개요
- 목적교량 지진 계측은 지진 동작 시 교량의 가속도 · 변위 · 변형률 응답을 진동계, 변위계, 변형률계로 기록(KCS 24 99 05). 지진 후 잔류 변위 · 연결부 손상 · 교각 · 교대 거동 변화를 평가
- 적용 범위차량하중 진동과 구분 → 지진 이벤트 전후 고빈도 · 이벤트 트리거 계측 운영
- 주요 구성교량 지진 계측은 이벤트 트리거 · 고속 샘플링으로 지진 전후 응답을 보존 잔류 변위 · 신축이음 · 교각 거동을 집중 검토 · 내진 점검 계획과 연동
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 지진 응답가속도 · 변위 피크 기록
- 잔류 변위지진 후 잔류 · 추가 변형 추적
- 복구 판단통행 제한 · 상세 점검 필요성을 평가
3. 대표 단면·원리

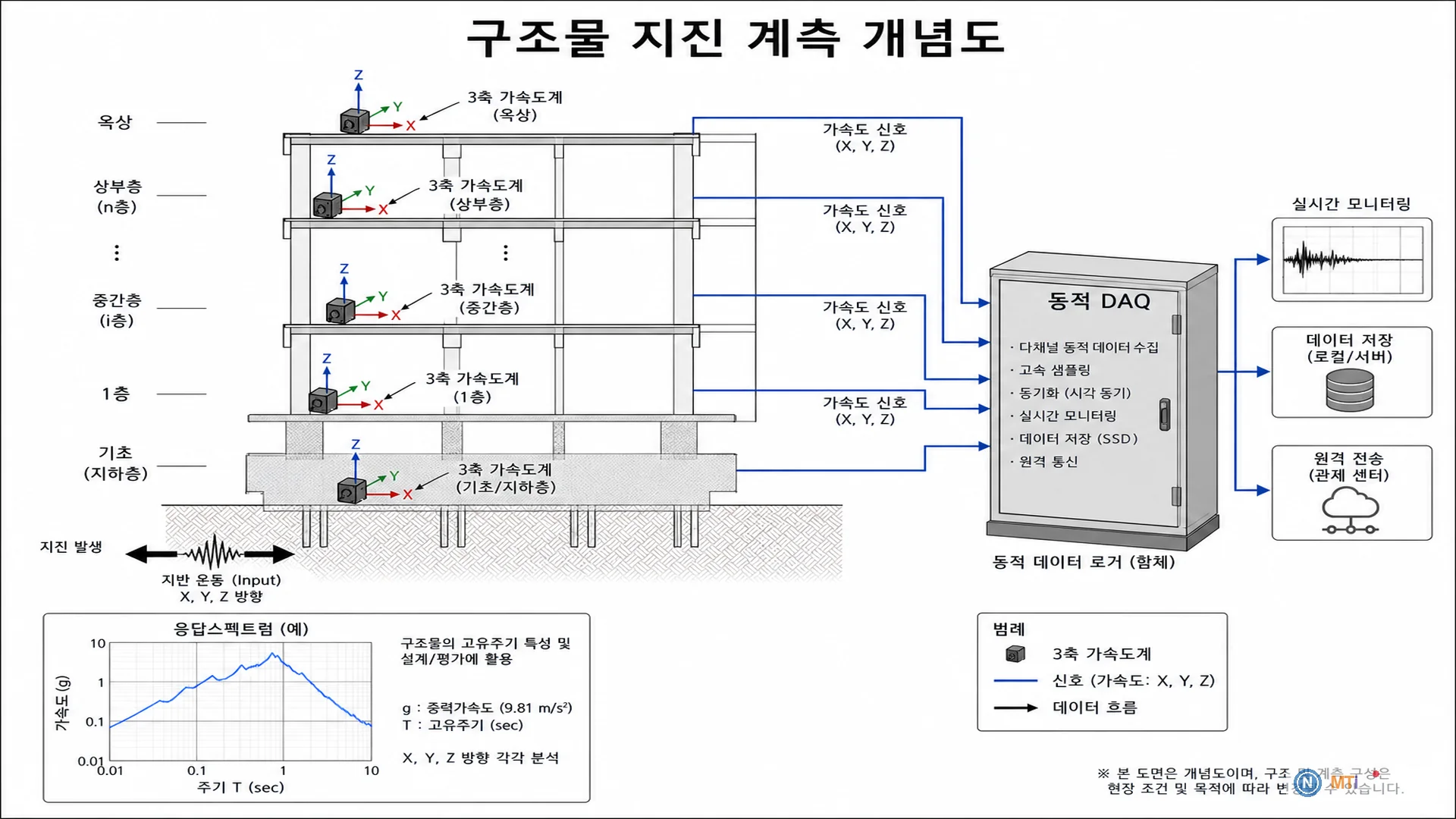

- 측정 대상교량 지진 거동은 상부구조 · 교각 · 교대 · 기초가 연계된 시스템 응답 지진파 입력 대비 과도 응답 · 잔류 변위가 안전 평가의 핵심
4. 설치·운영
- 교각 · 교대 · 주요 경간에 진동계 · 변위계 설치
- 지진 이벤트 트리거 · 고속 샘플링 설정
- 지진 전 기준 응답 · 변위 데이터를 확보
- 신축이음 · 지지부 변위를 집중 감시
- 지진 후 집중 계측 일정 수립
- 내진 점검 · 유지관리 계획과 연동
- 평상시: 기준 응답 · 변위, 트리거 · 샘플링 설정
- 지진 발생: PGA · 변위 피크, 실시간 모니터링
- 직후: 잔류 변위 · 신축, 통행 제한 검토
- 24~72h: 추가 변형, 상세 점검 · 육안
- 복구 후: 고유진동수, 손상 · 보수 이력
5. 해석·관리
| 단계 | 관심 항목 | 조치 |
|---|---|---|
| 지진 중 | PGA · 변위 | 실시간 모니터링 |
| 직후 | 잔류 변위 | 통행 제한 검토 |
| 24~72h | 추가 변형 | 상세 점검 |
| 장기 | 고유진동수 | 손상 추적 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
진동 계측과 지진 계측 차이는?
진동은 차량 · 풍 등 운행 하중, 지진은 지진파 입력에 대한 구조 응답 · 잔류 변위를 중점 검토
지진 후 즉시 통행 가능한가요?
설계 · 발주처 기준과 현장 점검 결과에 우선. 계측 데이터가 판단 근거가
지진 후 어떤 계측을 우선하나요?
교각 · 교대 변위 · 경사, 신축이음 잔류량, 받침 상태를 우선. 확인
상시 지진계와 이벤트 기록 차이는?
상시는 PGA · 트리거, 이벤트는 구조 응답 스펙트럼 분석에 활용 계획서 기준 연동
