1. 센서 개요
- 목적변형률계는 강재, 철근, 콘크리트 등 구조 부재의 변형률을 측정 → 응력 변화와 부담 상태를 추정하는 센서 교량 PSC · 강재 거더, 터널 지보, 버팀보, 말뚝, 재하시험에 적용 교량 휨 · 전단 응력은 변형률 · 응력 항목 연계
2. 측정 목적·적용
- 응력탄성계수 · 단면으로 응력 환산
- 재하시험하중-변형 관계 확인
- 지보숏크리트 · 록볼트 부담 평가
- 교량 PSC · 강재 상부구조 휨응력
- 교량 전단부 3축 전단변형률
- 터널 강지보 · 숏크리트
- 가시설 띠장 · 버팀보
- 말뚝 · 재하시험 변형률
3. 측정 원리
- 측정 대상저항 변화형 · 진동 현형 등.
- 측정 원리온도 보정 · 부착 품질이 정확도를 좌우

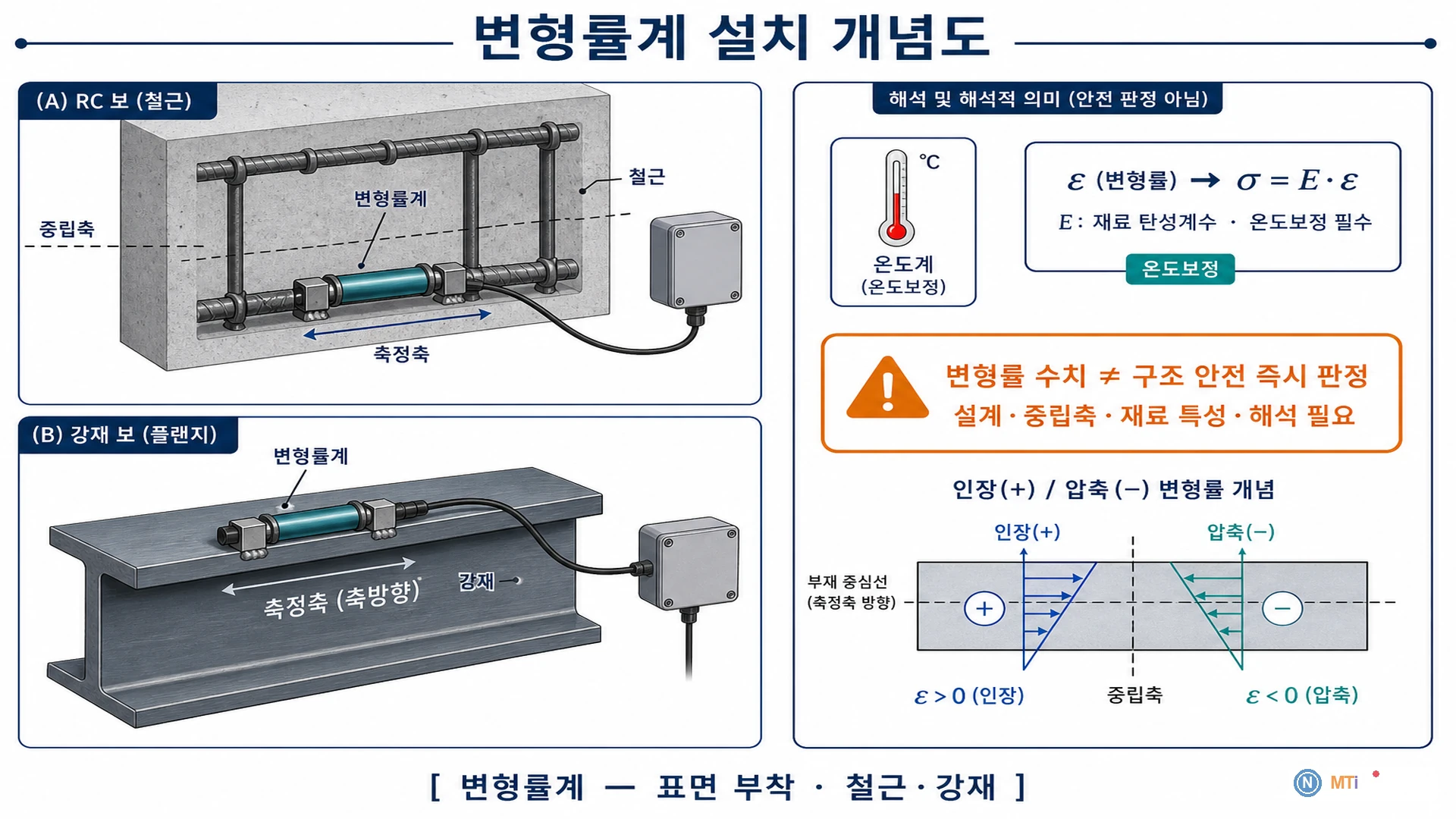

4. 설치·운영
- 측정 위치 · 방향 확정
- 시공 시 매립 또는 표면 부착
- 온도 보상
- 케이블 보호
- 초기 변형률 기록
- 하중 이벤트 연동
5. 해석·유지관리
| 적용 | 측정 | 해석 |
|---|---|---|
| 교량 | 휨 변형률 | 응력 |
| 숏크리트 | 압축 | 라이닝 |
| 말뚝 | 축력 | 재하 |
| 버팀보 | 보조 | 하중계 보완 |
- 허용 변형률 · 응력은 설계 기준
- 급격 변화 시 손상 조사
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
콘크리트에 부착?
매립형 · 표면형이 있음. 양생 · 크리프 영향을 고려
온도 영향?
온도 보정 없으면 오판 가능. 온도 센서 · 무응력계 병행 권장
무응력계와 차이는?
일반 변형률계는 응력+크리프, 무응력계는 건조수축 · 크리프만 측정해 보정값 제공
록볼트 · 숏크리트에도?
지보재 축력 · 응력 평가에 사용 하중계와 역할이 겹치면 병행해 해석
