1. 계측 개요
- 목적응력 · 변형률 계측은 매우 중대한 구조부재의 응력과 중요 건축물 주요 부재의 변형률을 하중계, 변형률계로 평가하는 항목(KCS 3.9.1.1⑤⑥). 시공 과정에서 설치하며, 준공까지 측정 기간 운영
- 적용 범위광범위 변형률이 필요한 경우 광섬유 · long gauge 등 검토
- 주요 구성응력 · 변형률 계측은 준공까지 측정 기간 운영 중대 부재 선정 · 시공 단계 설치가 핵심이며, 준공 시 발주처 이관을 검토 가능
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 과응력설계 대비 응력 수준 확인
- 품질프리스트레스 · 철근 정착 등을 검증
- 장기준공까지 변형률 이력을 축적
3. 대표 단면·원리

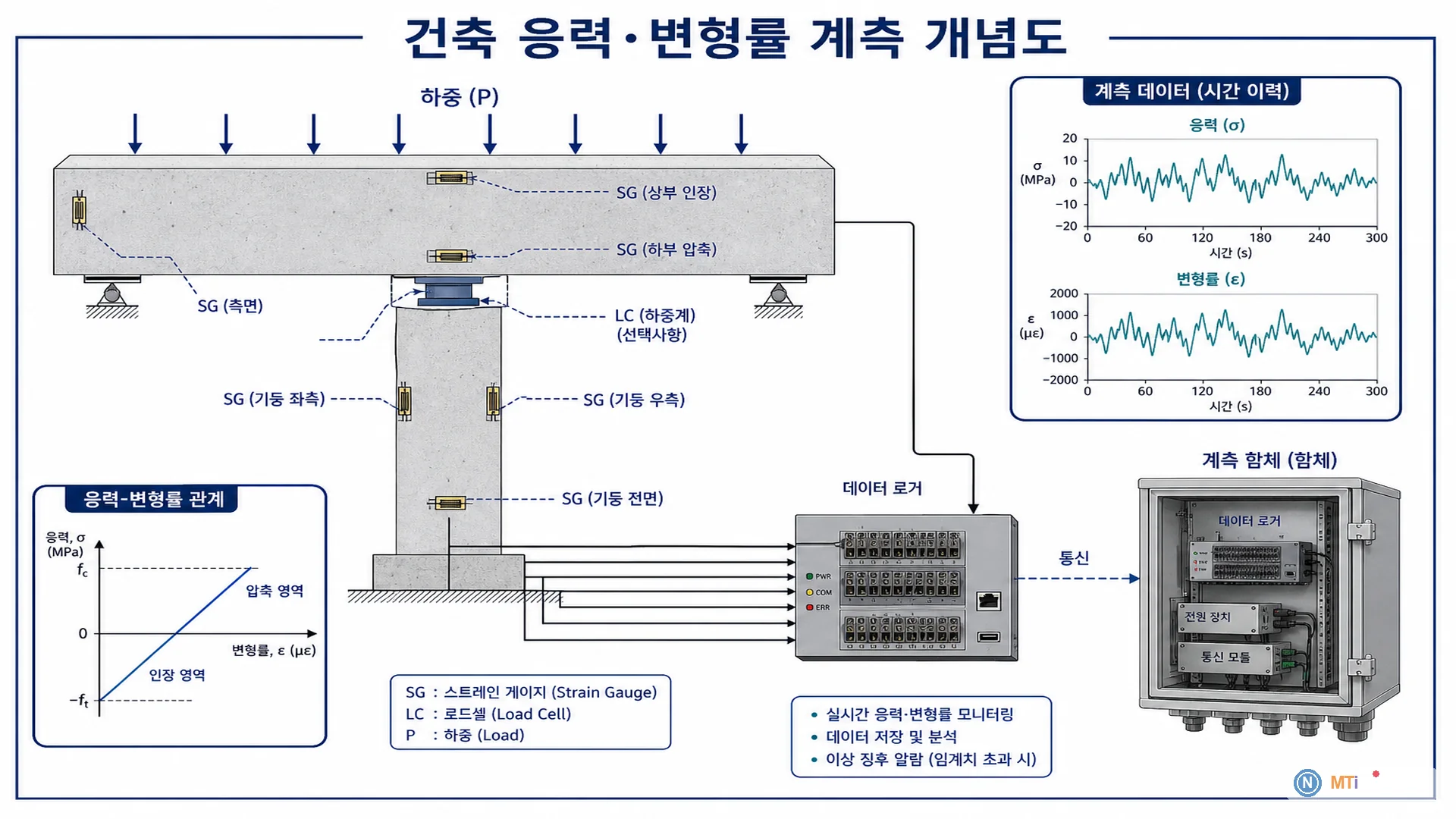

- 측정 대상변형률계는 국부 변형률, 하중계는 축력 · 반력을 직접 측정 온도 · 수화열 · 재하 순서에 따른 변화를 분리해 해석
4. 설치·운영
- 설계 · 구조 검토 기준 대상 부재 선정
- 시공 단계 기준 계측기 설치
- 초기치 · 재하 이력 기록
- 온도 보정 · 강도 발현과 연동
- 이상 응력 시 구조 재검토 연계
- 준공 시 계측기 이관 검토
- 시공 설치: 초기 변형률, 영점 · 온도
- 재하 단계: 하중-변형, 설계 검증
- 프리스트레스: 축력 · 변형, 긴장 이력
- 이상: 응력 급증, 재검토
- 준공까지: 누적 이력, 이관 · 보관
5. 해석·관리
| 항목 | 징후 | 조치 |
|---|---|---|
| 응력 급증 | 과재하 | 하중 재분배 검토 |
| 변형률 지속 | 크리프 | 설계 대비 평가 |
| 비대칭 | 편심 | 부재 점검 |
| 온도 상관 | 열응력 | 보정 후 판단 |
- 건축공사 관리기준은 구조 형식 · 중요도 · 설계 예측치 · 현장 조건 기준 설정
- 설계예상변위 · 최대허용변위 및 응력 한계를 기준으로 하며, 변위 수렴 · 변화속도 · 복수 센서 동시 변화 우선 검토
- 준공 시 계측기 이관 · 장기 모니터링 계획 수립
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
모든 건물에 필요한가요?
KCS는 중대 부재 · 중요 건축물 등 조건부 적용 계측관리계획서에서 선정
변형률로 응력을 알 수 있나요?
탄성계수 · 단면 가정이 필요. 정성 · 추세 비교와 정량 해석을 병행
응력계와 변형률계 선택은?
목적 기준 선택 철근 · 콘크리트 응력 · 변형률을 설계 단면 기준 배치
재하 시험 최소 측정 항목은?
하중 단계별 변형률 · 변위 · 균열을 동시 기록해 설계 검증에 사용
