콘크리트댐 건설중 계측

• 목적콘크리트댐 건설중 계측은 중력식 · 아치형 등 콘크리트 제체의 온도 · 수화열 · 변형률 · 응력 · 기초 간극수압을 타설 블록 · 양생 단계별로 확인. 균열 · 온도균열 · 기초 uplift 징후를 조기 검토하며, 준공 후 온도 · 변형률 · 간극수압 운영기 계측과 구분
• 적용 범위허브: 댐 · 제방 건설중 계측 · 성토댐 · 제방은 성토댐 · 제방 건설중 리프
• 주요 구성측정 주기 · 관리기준 · 허용값은 설계도서 · 계측관리계획서 · 발주처 기준 준수 수화열 피크 · 냉각 곡선 · 블록별 응력 재분배는 타설 · 양생 이력과 함께 해석 온도 · 변형률 · 응력 · 기초 간극수압 데이터는 원격계측 · 데이터관리 SW로 QC · 경보 · 준공 전 종합 판정에 활용
• 운영 포인트블록별 타설 · 양생 · 콜드조인트 이벤트와 온도 · 변형률 · 응력 시계열을 동기화하고, 수화열 피크 · 냉각 곡선 이상 시 균열 · 타설 순서 조정 여부 검토 준공 전 센서 · 기준값 · 보고 DB를 운영기 안전관리로 이관

• 온도 · 수화열타설 직후 · 양생 중 블록 내부 · 표면 온도 · 상승률 · 최고온도 추적
• 변형률 · 응력변형률계 · 응력계로 타설 블록 · 기초 접촉부 응력 · 변형 응답 확인
• 기초 수압기초 · 절취면 간극수압 · uplift 조건을 운영기 패턴과 구분 기록
• 블록 · 양생 QC타설 순서 · 콜드 · 핫 조인트 · 양생 이력과 계측 이벤트 동기화

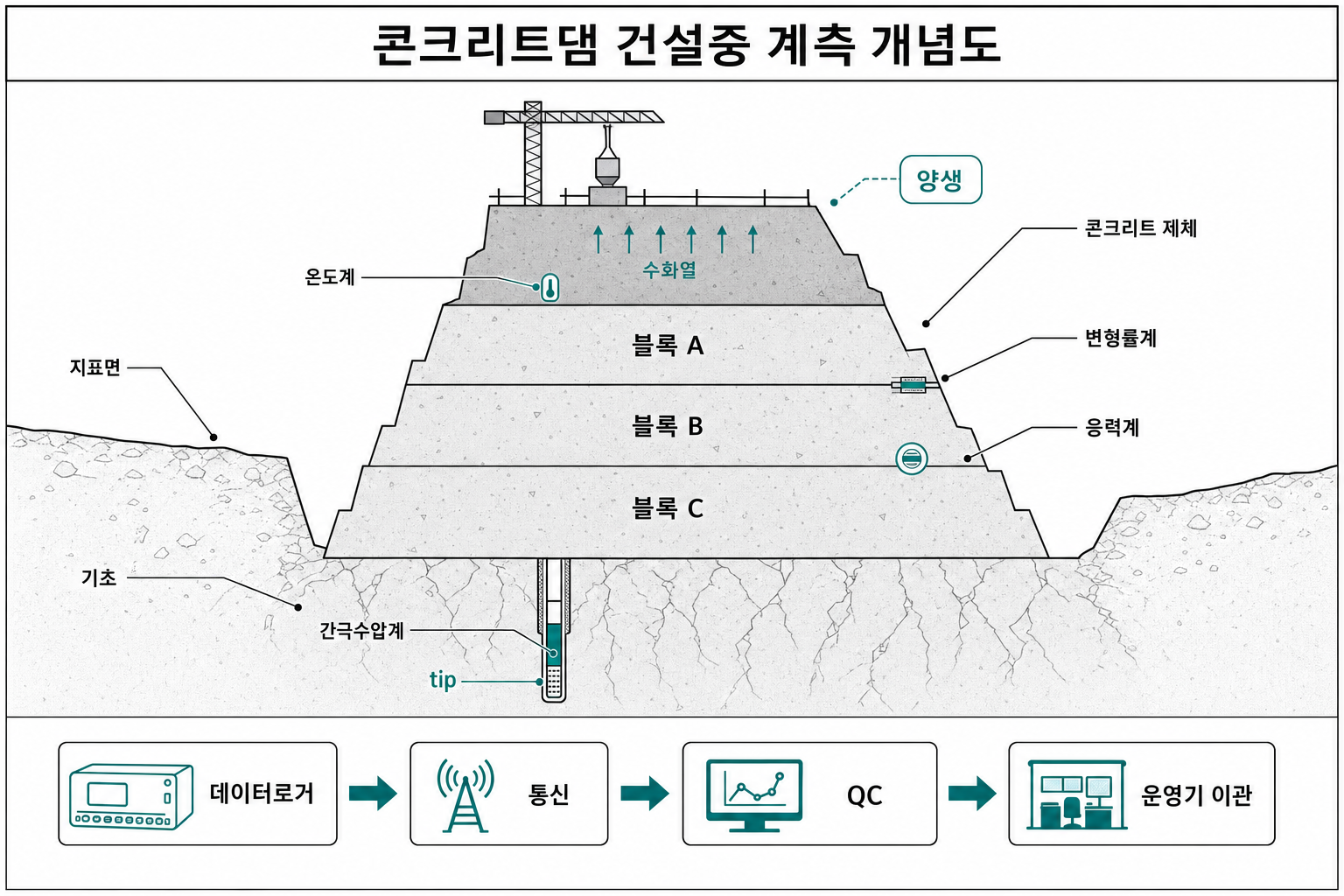

• 측정 대상콘크리트댐: 온도계 · 변형률계 · 응력계 · 간극수압계를 타설 블록 · 기초 대표 단면에 배치 · 수화열 피크 · 냉각 곡선 · 응력 재분배를 블록별 이력으로 관리. 데이터로거 → 통신 → 데이터 관리 → QC · 경보 · 준공 시 운영기 DB 이관

• 계측관리계획서에 콘크리트댐 건설중 항목 · 블록별 측점 · 양생 단계 기록 체계 명시
• 타설 전 변형률 · 응력 · 온도 센서를 설계 위치에 매립 · 보호
• 기초 · 절취면 간극수압계 · 지하수위계를 기초 안정 검토 구간에 배치
• 타설 · 양생 · 콜드조인트 이벤트와 계측 시간 동기화
• 방수 함체 · 산업용 로거에 센서 수렴
• 원격계측 · 데이터관리 SW로 QC · 경보 · 일 · 주 보고 구성
• 준공 전 기준값 · 센서 · 보고 이력 운영기 안전관리로 이관
• 감리 · 시공 확인: 블록별 측점 · 케이블 보호가 설계도와 일치하는지 확인
• 감리 · 시공 확인: 온도 · 변형률 보정 · 영점 기록이 타설 전후 확보되었는지 확인

• 기초 · 절취: 기초 간극수압 · 지하수위, 기초 안정 · 배수
• 타설 · 수화열: 온도 · 변형률 · 응력, 수화열 피크 · 타설 속도
• 양생 · 냉각: 온도 · 응력 추세, 균열 · 콜드조인트
• 초기 충수 전: 변위 · 수압 · 온도 기준, 운영기 대비
• 준공 · 인수: 종합 판정 · DB 이관, 안전관리 계측

전생애주기계측 항목

계측 항목	본 페이지	운영 요약	근거
지표침하·변위	지표침하·변위	장기 추세 · 수위별 패턴	KDS/KCS · 설계·계획서
간극수압·지하수위	간극수압·지하수위	침윤·누수 연계	KDS/KCS · 설계·계획서
변형률·기울기	변형률·기울기	제체 응력·변형	KDS/KCS · 설계·계획서
온도	온도	수화열·계절 보정	KDS/KCS · 설계·계획서

현상	검토 방향	현장 확인
수화열 · 온도 급상승	균열 · 타설 속도 · 냉각 조건 조정 필요	온도 · 변형률 · 양생 기록
변형률 · 응력 동시 증가	블록 간 응력 재분배 · 기초 반응 검토	응력계 · 변형률 · 기초 piezo
기초 간극수압 상승	uplift · 배수 · 절취면 안정 검토	간극수압 · 지하수위 · 공정
준공 전 기준 이탈	운영기 대비 추가 조치 필요	종합 판정 · DB 이관

• 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · 설계 · 시공 단계별 관리기준 · 계측관리계획서 · KCS 54 20 25(참고)
• 운영기 온도 · 변형률 · 간극수압 패턴과 별도 관리
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
