성토댐·제방 건설중 계측

• 목적성토댐 · 제방 건설중 계측은 축조 · 성토 단계에서 층별 침하 · 간극수압 · 측방변위 · 지하수위를 공정별로 확인하는 시공기 계측. 다짐 · 층 두께 · 축조 속도와 시간 동기화해 기초 · 제체 안정을 검토하며, 준공 후 간극수압 · 침하 · 변위 운영기 계측과 구분
• 적용 범위허브: 댐 · 제방 건설중 계측 · 콘크리트댐은 콘크리트댐 건설중 리프
• 주요 구성측정 주기 · 관리기준 · 허용값은 설계도서 · 계측관리계획서 · 발주처 기준 준수 filter tip은 침윤선과 동일하지 않으며, piezometric head는 지하수위(G.W.L)와 구분 층별 침하 · 간극수압 · 지중경사계 데이터는 다짐 · 성토 이력과 함께 해석하며, 원격계측 · 데이터관리 SW로 QC · 경보 · 일 · 주 보고를 구성
• 운영 포인트층별 다짐 · 두께 · 축조 속도 기록과 침하 · 간극수압 · IPI 데이터를 함께 해석하고, 초기 충수 전 기준 정립 · 경보 단계는 계측관리계획서 · 발주처 지침에 따릅니다

• 층별 침하성토 · 제방 축조 층마다 누적 침하 · 침하속도 · 부등침하 추적
• 간극수압 · 지하수층별 · 기초 간극수압 · 지하수위 변화로 수압 · 배수 상태 확인
• 측방변위지중경사계로 제체 · 기초 측방 · 심도별 변위 프로파일 추적
• 다짐 · 공정 QC다짐 · 층 두께 · 축조 이력과 계측 이벤트 동기화 · 원격 QC

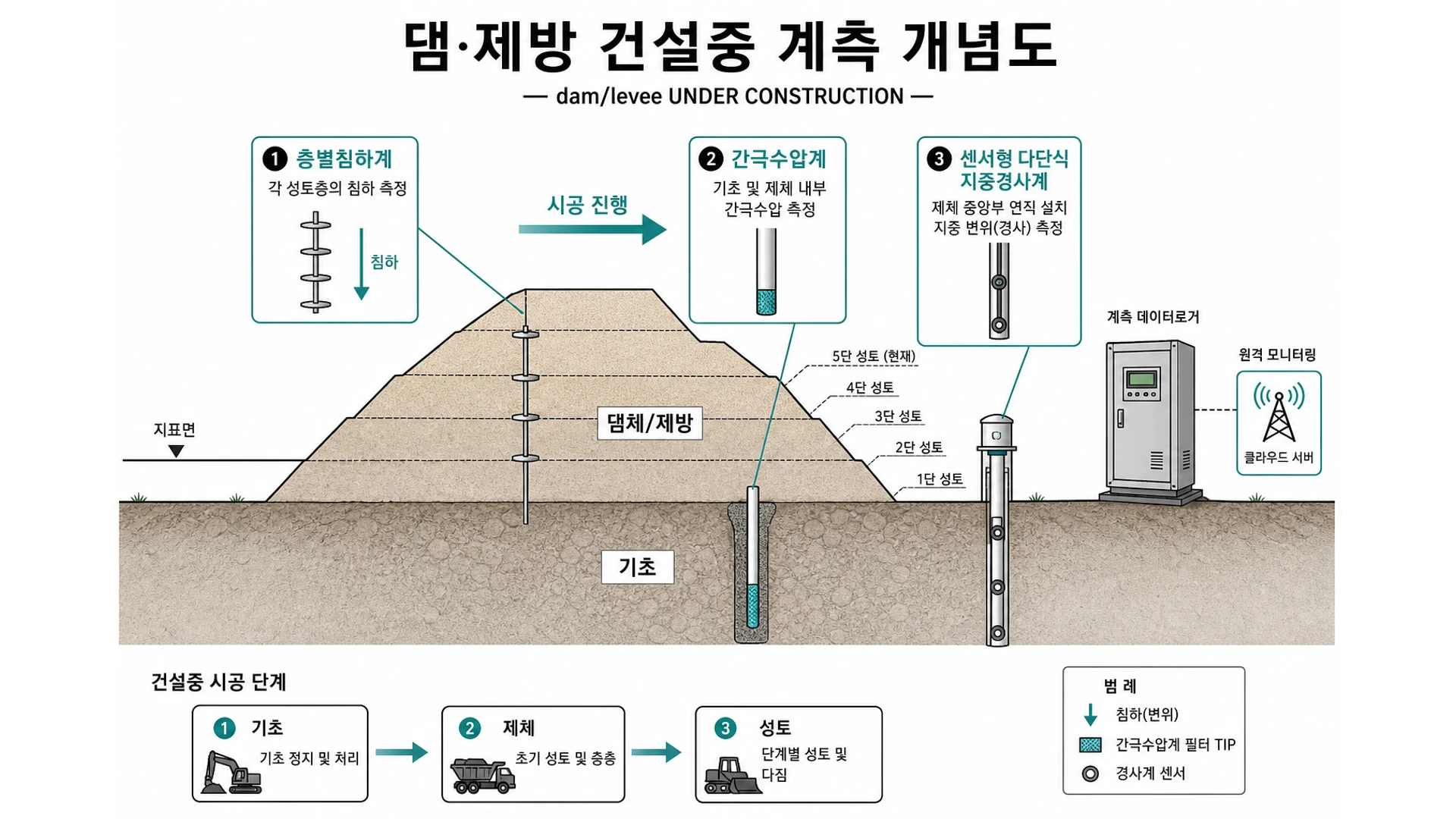

• 측정 대상성토댐 · 제방: 층별침하계 · 간극수압계 · 지중경사계 · 지하수위계를 설계 계측 단면에 배치 · filter tip≠침윤선 · piezometric head≠G.W.L. 데이터로거 → 통신 → 데이터 관리 → 원격 모니터링

• 계측관리계획서에 성토 · 제방 건설중 항목 · 층별 측점 · 관리기준 명시
• 설계 계측 단면에 층별 침하 · 간극수압 · 지중경사 측점 배치
• 성토 층별 · 다짐 이벤트와 계측 시간 동기화
• 지하수위 · 배수 조건 변화 시 고빈도 수집 또는 이벤트 모드
• 방수 함체 · 산업용 로거에 센서 수렴
• 원격계측 · 데이터관리 SW로 QC · 경보 · 일 · 주 보고 구성
• 준공 전 기준값 · 센서 · 보고 이력 운영기 안전관리로 이관
• 감리 · 시공 확인: 층별 측점 · 다짐 기록이 공정표와 일치하는지 확인
• 감리 · 시공 확인: IPI · 간극수압계 well cap이 지표면 위에 설치되었는지 확인

• 기초 · 굴착: 지중변위 · 지하수위, 기초 안정 · 배수
• 층별 성토: 층별 침하 · 간극수압, 다짐 · 층 두께 · 속도
• 제체 마감: 측방변위 · 지하수위, 축조 완료 · 잔류 변위
• 초기 충수 전: 변위 · 수압 기준, 운영기 대비
• 준공 · 인수: 종합 판정 · DB 이관, 안전관리 계측

전생애주기계측 항목

계측 항목	본 페이지	운영 요약	근거
지표침하·변위	지표침하·변위	장기 추세 · 수위별 패턴	KDS/KCS · 설계·계획서
간극수압·지하수위	간극수압·지하수위	침윤·누수 연계	KDS/KCS · 설계·계획서
변형률·기울기	변형률·기울기	제체 응력·변형	KDS/KCS · 설계·계획서
온도	온도	수화열·계절 보정	KDS/KCS · 설계·계획서

현상	검토 방향	현장 확인
층별 침하 과다	다짐 · 층 두께 · 축조 속도 검토 필요	층별 침하 · 간극수압 · 다짐 기록
간극수압 급상승	배수 · 층간 수압 · 공정 속도 검토	piezo · 지하수위 · 양수
측방변위 가속	활동면 · 기초 불안 가능성	IPI 프로파일 · 지질 · 공정
준공 전 기준 이탈	운영기 대비 추가 조치 필요	종합 판정 · DB 이관

• 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · 설계 · 시공 단계별 관리기준 · 계측관리계획서 · KCS 54 20 25(참고)
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
