1. 계측 개요
- 목적철도 원지반침하계는 철도 영향권 내 원지반(쌓기 · 깎기 전 자연 지반)의 수직침하 · 침하속도를 지표침하계로 자동 수집하는 계측 시스템. 성토 노반 하부 원지반, 절토 인접 원지반, 교량 · 터널 접속부 인접 원지반, 인접 공사에 의한 미교란 지반층 침하를 추적
- 적용 범위자동계측: 센서 → 데이터로거 → 통신 → 원격계측시스템 → SCADA · 경보. 10분 주기 자동 수집이 기본(KR C-02050 해설5) · 침하 가속 · 부등침하 징후 시 즉시 알림 · 운행 제한 검토
- 주요 구성도상 · 노반 접촉부 침하는 철도 노반 · 궤도 침하계 · 레일 위치 변화는 레일변위계와 함께 해석 · 인접공사 · 건설중 계측 · 지하수위 · 굴착 일지와 시간 동기화
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 철도 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 수직침하량원지반 표면 누적 침하 · 초기값 대비 변위 추적
- 침하속도mm/day · 일변위율로 가속 · 안정화 판단
- 부등침하좌우 · 종방향 침하 차이로 편침하 징후 확인
- 지하수 · 굴착 연계지하수위 변화 · 인접 굴착 · 발파와 동시 해석
3. 대표 단면·원리

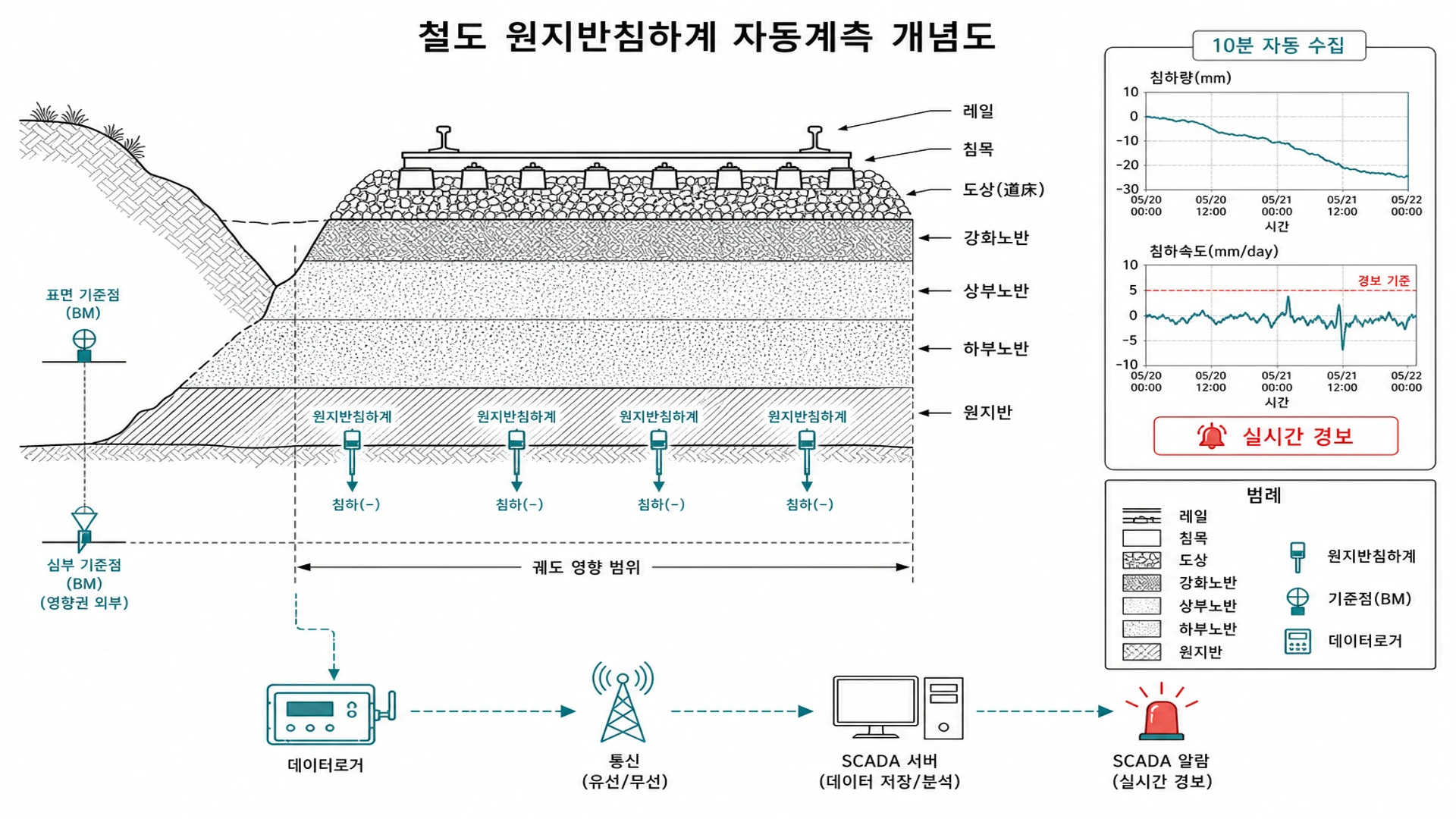

- 측정 대상측정 대상은 원지반 표면: 강화노반 · 상부노반 · 하부노반 아래 쌓기 · 깎기 전 자연 지반. 지표침하계(원지반침하계)는 원지반 표면에 설치하고, 영향권 밖 기준점(BM) · 심부 기준점과 대비해 수직침하량 · 침하속도를 산출
- 측정 원리노반은 강화노반 · 상부노반 · 하부노반 · 원지반 4층으로 구분(RAIL-LAYER-01 · KDS 47 10 05 · 47 10 25). 본 페이지는 공사층 아래 원지반에 초점: 도상 · 레일 · 노반 표층 침하와 구분
| 계측 방식 | 측정 대상 | 본 페이지와의 관계 |
|---|---|---|
| 원지반침하계 | 원지반(자연 지반) 표면 수직침하 | 본 항목 |
| 지표침하계(노반·궤도) | 도상·노반 접촉부·성토부 표층 | 노반·궤도 침하 연계 |
| 레일변위계 | 레일 수직·횡·궤간 변화 | 레일변위 연계 |
| GNSS 침하계 | 장기 3D 변위·광역 추세 | GNSS 보완 |
| 지중경사계 | 지중 수평·측방 변위 | 절토·연약지반 인접 구간 보완 |
4. 설치·운영
- 성토 노반 하부 · 절토 인접 · 교량 · 터널 접속부 등 원지반 침하 우려 구간에 대표 단면 선정
- 원지반 표면에 지표침하계(원지반침하계) 설치: 레일 · 도상 · 노반 접촉부가 아닌 원지반 표면
- 영향권 밖 기준점(BM) · 심부 기준점 설치로 장기 드리프트 · 온도 영향 분리
- 평상시 10분 자동 수집 · 인접공사 · 발파 · 굴착 · 성토 이벤트 시 고빈도 수집 또는 이벤트 모드
- 데이터로거 · 통신 · 원격계측시스템 · SCADA 경보 연동
- 굴착 · 발파 · 성토 · 지하수위 계측 일지와 동기화
- 측점 · 기준점 보호 · 침목 · 궤도 유지보수 작업 간섭 여부 확인
- 감리 · 시공 확인: 측점이 원지반 표면 · 협약 단면과 일치하는지 확인
- 감리 · 시공 확인: 인접공사 구간 실시간 데이터 공유 · 경보 연동 여부 확인
- 사전 조사: 원지반 초기 지반고 · 지질, 기준선 · BM 확보
- 성토 · 절토: 원지반 침하 · 속도, 단계별 하중 · 배수
- 인접공사: 침하 가속 · 부등침하, 실시간 경보
- 발파 · 굴착: 이벤트 전후, 누적 · 속도 · 지하수위
- 장기: 잔류 침하 추세, 유지보수 · 보강 검토
전생애주기계측(KR C-02050 해설5 §1.1 · 공사 중 설치 → 유지관리 단계 지속 운영) · 철도 영향권 내 원지반 침하는 허용 잔류침하 초과 예상 구간에서 10분 자동 수집을 기본으로 운영 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 계측기 | 자동계측 사양 | 배치 요약 |
|---|---|---|---|
| 원지반침하계 | 지표침하계 | 10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 설계 침하에 따름 | 성토 노반 하부 원지반 · 절토 인접 원지반 · 교량·터널 접속부 |
| 지표침하계 | 연계 계측 | 10분 자동 수집 · 정밀도 1 mm 이하 | 도상·노반 접촉부 · 성토고 10 m 초과 구간 |
| GNSS 침하계 | 연계 계측 | 10분 자동 수집 · 장기 3D 변위 | 장기 침하 추세 · 접속부 · 연약지반 |
| 지하수위계 | 원인 연계 | 10분 자동 수집 · 분해능 0.1%FS 이하 | 지하수위 변화·굴착 배수 영향 검토 지점 |
5. 해석·관리
| 현상 | 검토 방향 | 함께 확인할 데이터 | 현장 확인 |
|---|---|---|---|
| 원지반 누적 침하 증가 | 성토 하중 · 연약층 · 인접공사 영향 | 협약 mm · 지질 · 공정 일지 | 보강 · 공법 · 하중 분산 검토 |
| 침하속도 가속 | 원지반 안정성 · 운행 영향 | mm/day · 지하수위 · 인접 굴착 | 운행 제한 · 공사 중지 기준 검토 |
| 좌우 · 종방향 부등침하 | 편침하 · 지질 불균질 · 굴착 편차 | 양측 측점 · 노반침하 · GNSS | 원인 조사 · 보수 우선순위 |
| 발파 · 굴착 후 급변 | 이벤트 영향 · 잔류 변위 | 발파 일지 · 이벤트 전후 시계열 | 고빈도 계측 · 운행 제한 검토 |
- 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.1 · §4.3 · 해설5 §2(10분 자동) · KDS 47 10 05 · KDS 47 10 25 · KCS 47 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
