1. 계측 개요
- 목적철도 레일변위계는 선로 인접공사, 굴착, 발파, 교량 · 터널 접속부, 연약지반 구간에서 레일의 수직변위, 횡변위, 궤간 변화, 좌우 레일 높이차를 자동 수집해 궤도 안정성과 운행 안전성을 확인하는 계측 시스템
- 적용 범위레일의 수직 처짐 · 횡방향 이동 · 좌우 레일 상대 변위 · 궤간 변화 · 뒤틀림 징후를 변위계 · 비접촉 센서로 확인 · 인접 굴착 · 터널 · 발파 · 지반침하 · 교량 접속부 변형에 따른 궤도틀림 진행을 조기 파악 · 침하속도 · 횡변위속도 · 이벤트 전후 급변을 원격계측시스템 경보와 연계
- 주요 구성선로변 근접공사 · 지하 굴착 · 터널 하부 통과 · 발파 · 교량 · 터널 접속부 · 연약지반 · 운행 중 공사 구간에 적용 · 레일 변위는 본 페이지 · 노반 침하는 지표침하계 · GNSS 침하계 · 진동계와 함께 해석
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 철도 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 레일 수직변위/처짐열차 하중 · 노반 약화 · 도상 침하 · 교량 접속부 단차에 따른 레일 상하 변위 확인
- 레일 횡변위굴착 편토압 · 비대칭 침하 · 궤도 좌우 이동 · 레일 측방 변위 확인
- 궤간 변화좌우 레일 간격 확대 · 축소 확인 · 주행 안전성과 직결
- 좌우 레일 높이차좌우 레일 상면 상대 높이 변화 · 수평틀림 · 편측 지지력 저하 검토
- 길이방향 고저 변화한쪽 레일 길이방향 요철 · 고저틀림 · 면틀림 징후 확인
- 방향틀림/줄틀림 징후한쪽 레일 좌우방향 들락날락 변형 · 횡변위와 연계 판단
- 뒤틀림 징후일정 거리 내 좌우 레일 높이차 변화량 · 복수 측점 배열로 해석

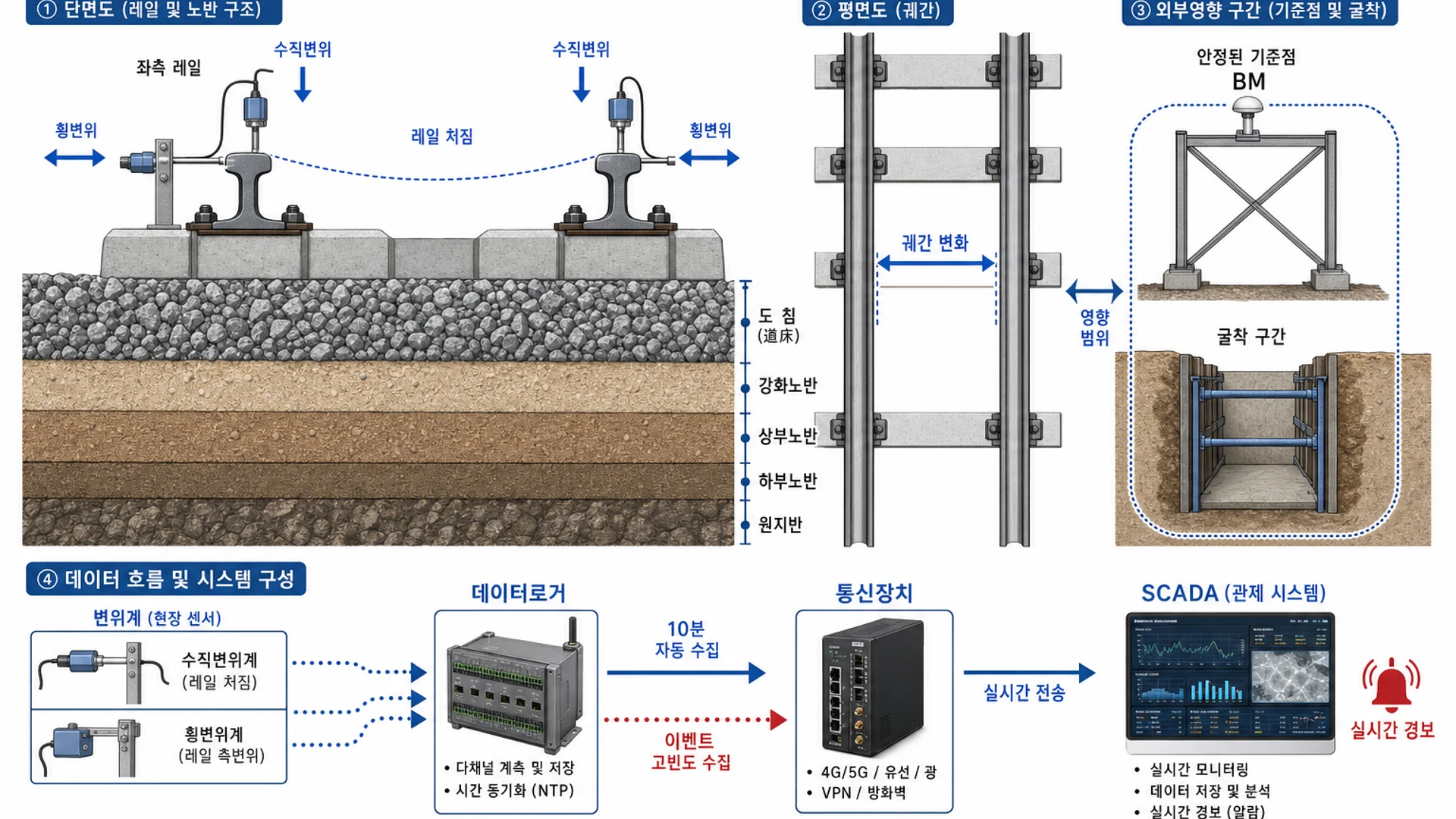

3. 대표 단면·원리
- 측정 대상측정 대상은 레일 두부 · 레일 저부 · 침목 · 슬래브 기준부, 또는 영향권 밖 기준 프레임 대비 레일 위치 변화 · 레일변위계는 노반 전체 침하를 보는 지표침하계와 달리 열차가 직접 주행하는 레일의 위치 변화를 계측
- 측정 원리레일변위계는 레일에 직접 부착하거나 레일 인접 기준 프레임에서 비접촉 방식으로 레일의 수직 · 수평 위치 변화를 측정 · 수직변위는 처짐 · 침하 징후를, 횡변위는 방향틀림 · 측방 이동 징후를, 좌우 레일 상대 변위는 궤간 · 수평 · 뒤틀림 변화 판단에 활용
- 해석 포인트노반은 강화노반 · 상부노반 · 하부노반 · 원지반 4층으로 구분(RAIL-LAYER-01 · KDS 47 10 05 · 47 10 25)
| 계측 방식 | 측정 대상 | 본 페이지와의 관계 |
|---|---|---|
| 레일변위계 | 레일 자체 위치 변화 | 본 항목 |
| 지표침하계 | 노반·지반 표면 침하 | 노반침하 연계 |
| GNSS 침하계 | 장기 수직 침하·3D 위치 | GNSS 추세 보완 |
| 궤도검측 | 궤간·수평·고저·방향 등 궤도기하 | 정기 검측·자동계측 교차 확인 |
| 진동계 | 열차·발파·공사 진동 | 인접공사 이벤트 연계 |
4. 설치·운영
- 선로 인접 굴착 · 터널 하부 통과 · 발파 영향 · 교량 · 터널 접속부 등 위험 구간에 대표 단면 선정
- 좌우 레일에 수직변위 · 횡변위를 확인할 수 있도록 센서 배치
- 궤간 변화 우려 구간은 좌우 레일 간 상대 변위를 확인할 수 있게 구성
- 기준 프레임 · 기준점(BM)을 변형 영향권 밖 안정 지반에 설치
- 열차 통과 동적 처짐과 장기 변위 추세 기준 수집 주기 구분
- 평상시 10분 자동 수집 · 인접공사 · 발파 · 열차 통과 이벤트 시 고빈도 수집 또는 이벤트 트리거
- 굴착 · 발파 · 보강공 · 열차운행 시간표와 계측 시간 동기화
- 이상 발생 시 지표침하계 · 진동계 · 지중변위계 · GNSS 침하계 · 궤도검측 자료와 함께 검토
- 데이터로거 · 통신 · 원격계측시스템 · SCADA 경보 연동
- 감리 · 시공 확인: 센서가 레일 체결장치 · 차륜 통과 · 유지보수 작업에 간섭하지 않는지 확인
- 감리 · 시공 확인: 레일 부착부 · 케이블 보호 · 방수 · 절연 · 낙뢰 · 서지 보호가 도면과 일치하는지 확인
- 감리 · 시공 확인: 경보 기준 · 수집 주기 · 이벤트 모드 · 데이터 공유 체계가 협약 기준과 일치하는지 확인
- 사전 조사: 레일 · 궤간 초기치, 협약 기준선
- 인접공사: 수직 · 횡변위 · 궤간, 실시간 경보
- 열차 통: 동적 처짐 이벤트, 반복 처짐 이력
- 발파 · 굴착: 이벤트 전후, 급변 · 잔류 변위
- 장기: 변위속도 추세, 운행 제한 검토
전생애주기계측(KR C-02050 해설5 §1.1 · 공사 중 설치 → 유지관리 단계 지속 운영) · 레일변위계는 궤도변위·인접공사 구간에서 10분 자동 수집·이벤트 고빈도 수집을 기본으로 운영 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 계측기 | 자동계측 사양 | 배치 요약 |
|---|---|---|---|
| 궤도변위계 | 레일변위계 | 10분 자동 수집 · 이벤트 고빈도 수집 · 수직·횡방향 변위 | 인접공사 · 터널 하부 통과 · 교량 접속부 |
| 지표침하계 | 연계 계측 | 10분 자동 수집 · 정밀도 1 mm 이하 | 노반·성토부 침하 우려 구간 |
| 원지반침하계 | 연계 계측 | 10분 자동 수집 · 정밀도 1 mm 이하 | 원지반 · 성토 하부·절토 인접 구간 |
| GNSS 침하계 | 연계 계측 | 10분 자동 수집 · 장기 3D 변위 | 장기 침하 · 접속부 · 연약지반 |
| 진동계 | 연계 계측 | 이벤트 고속 수집 | 발파 · 열차 통과 · 공사 진동 영향 구간 |
5. 해석·관리
| 현상 | 검토 방향 | 함께 확인할 데이터 | 현장 확인 |
|---|---|---|---|
| 수직변위 증가 | 노반 침하 · 도상 지지력 저하 · 교량 접속부 단차 가능성 | 지표침하계 · 원지반침하계 · GNSS 침하계 | 도상 상태 · 침목 뜸 · 접속부 단차 |
| 열차 통과 시 처짐 증가 | 동적 지지력 저하 · 도상 공동 가능성 | 진동계 · 열차 통과 시각 · 반복 처짐 이력 | 침목 · 체결장치 · 도상 다짐 상태 |
| 횡변위 증가 | 굴착 편토압 · 비대칭 변형 · 방향틀림 가능성 | 지중변위계 · 인접공사 일지 · 좌우 레일 변위 | 흙막이 변위 · 선로 측방 이동 |
| 궤간 확대 · 축소 | 체결장치 이상 · 횡방향 변형 · 레일 상대 이동 가능성 | 좌우 레일 상대 변위 · 궤도검측 자료 | 체결구 · 침목 · 슬래브 균열 |
| 좌우 레일 높이차 증가 | 수평틀림 · 편측 침하 가능성 | 좌우 수직변위 · 지표침하계 | 편측 침하 · 배수 불량 |
| 발파 · 굴착 후 급변 | 이벤트 영향 또는 잔류 변위 가능성 | 발파 일지 · 굴착 단계 · 진동계 | 즉시점검 · 경보 단계 검토 |
| 변위속도 가속 | 관리 기준 상향 · 운행 제한 검토 필요 | mm/day · 이벤트 이력 · 실시간 경보 | 선로 점검 · 공사 중지 협의 |
- 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.1 · §4.3 · 해설5 §2(10분 자동) · KDS 47 10 05 · KDS 47 10 25 · KCS 47 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
