1. 계측 개요
- 목적철도 노반 침하 계측은 건설중 토공 · 성토 · 다짐 단계에서 강화노반 · 상부노반 · 하부노반 · 원지반의 연직 변위 · 침하속도를 확인하는 계측이다. 성토부, 연약지반, 접속부, 잔류침하 우려 구간을 대상으로 하며, 궤도 고저 변화의 하부 원인을 추적한다
- 적용 범위쌓기 · 깎기 전 자연 지반 침하는 철도 원지반침하계 · 도상 · 노반 접촉부 · 운영기 침하는 철도 노반 · 궤도 침하계와 구분 · 본 페이지는 건설중 계측 허브의 노반 침하 리프이다
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 철도 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 층별 침하성토 · 다짐 층별 연직 변위 · 침하속도 추적
- 연약지반압밀 · 즉시침하 · 잔류침하 구간 확인
- 접속부 연계교량 · 터널 접속 인접 노반 침하 동시 검토
- 궤도 연계노반 침하와 궤도 기준선 변화를 시간축에서 비교

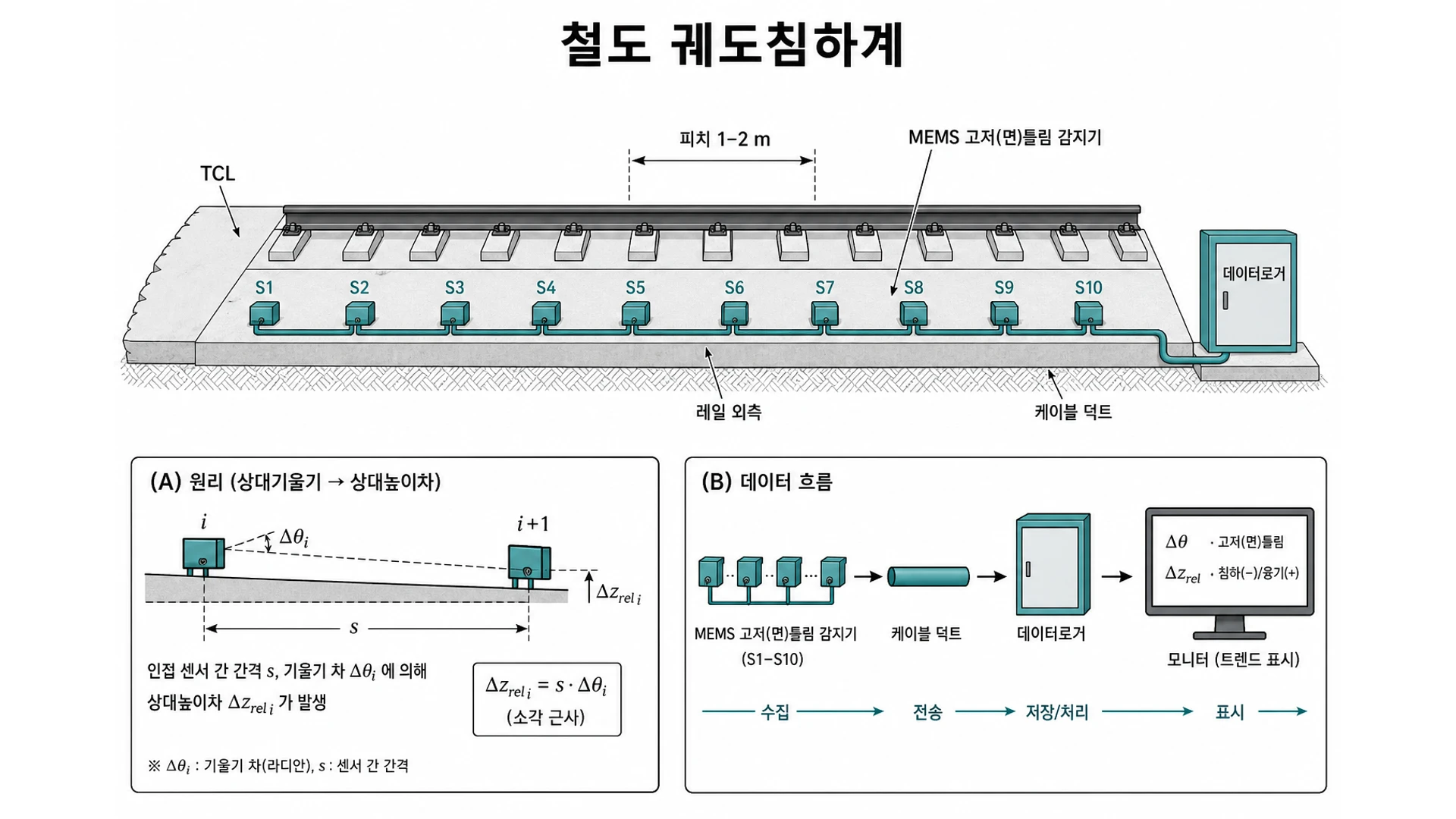

3. 대표 단면·원리
- 측정 대상노반 침하계는 지표침하계 · 층별침하계 · GNSS 변위 관측점 등으로 성토부 · 노반 표층 · 원지반 인접부의 수직 변위를 확인한다. 측정값은 초기치 대비 누적 침하와 침하속도로 관리하며, 지하수위 · 공정 이벤트와 동기화한다
- 측정 원리노반 4층(RAIL-LAYER-01) 중 본 페이지는 건설중 토공 · 성토 단계의 노반 · 원지반 연직 거동에 초점을 둔다
4. 설치·운영
- 계측관리계획서에 노반 · 원지반 침하 측점 · 공정별 관리기준을 명시한다
- 성토 층별 · 연약지반 · 접속부 인접 구간에 대표 측점을 배치한다
- 영향권 밖 기준점(BM)과 대비해 수직침하량을 산출한다
- 토공 · 성토 · 다짐 이벤트와 계측 시간을 동기화한다
- 지하수위 · 인접공사 자료와 통합 해석한다
- 개통 전 잔류 침하 · 기준값을 운영기 노반 · 궤도 침하 계획으로 이관한다
- 감리 · 시공 확인: 측점 위치 · 깊이가 설계도 · 계획서와 일치하는지 확인
- 감리 · 시공 확인: 기준점 안정성 · 영점 기록이 보관되는지 확인
- 원지반 · 절토: 원지반 침하 · 지중 수평변위, 기초 안정
- 성토 · 다짐: 층별 침하, 다짐 · 층 두께
- 노반 조성: 강화 · 상 · 하부노반, 침하속도
- 도상 전: 잔류 침하, 궤도 기준 연계
- 개통 전: 종합 판정, 운영기 이관
본 표는 철도 노반 침하 계측의 주·연계 항목 구분입니다. 측정범위·수집주기·관리기준은 설계도서·계측관리계획서·발주처 기준 및 적용 제품 사양에 따릅니다.
전생애주기계측 항목
| 항목 | 적용 위치 | 역할 |
|---|---|---|
| 지표침하계/층별침하계 | 성토부·노반 표층·다짐 층 | 주 계측 |
| 원지반침하계 | 쌓기·깎기 전 원지반·절토 인접 | 연계 계측 |
| GNSS 관측점 | 장기 추세·광역 변위 | 연계 계측 |
| 지하수위·간극수압 | 연약지반·배수 영향 | 침하 원인 연계 |
| 궤도 기준선 | 노반-궤도 연계 | 고저·선형 연계 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 층별 침하 과다 | 다짐 · 층 두께 · 속도 | 층별 침하 · 다짐 |
| 침하 가속 | 압밀 · 지하수 · 하중 | 지하수 · 공정표 |
| 접속부 비대칭 | 지지강성 · 하중 전달 | 접속부 · 노반 |
| 잔류 침하 지속 | 개통 후 영향 | 종합 판정 · 이관 |
- 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.1 · §4.3 · 해설5 §2(10분 자동) · KDS 47 10 05 · KDS 47 10 25 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
