1. 계측 개요
- 목적궤도변위는 선로의 수평 · 수직 위치 변화(선형 · 고저 · 통과 · 轨距)를 정밀 측량 · 변위계 · GNSS로 관리 인접 공사 · 지반 침하 · 온도에 따른 궤도 틀어짐은 운행 안전에 직결
- 적용 범위노반침하와 함께 3차원 거동을 평가
- 주요 구성궤도변위는 선로 유지관리 TQI · 통과 변위 등 철도 고유 지표 연계 온도 · 열차 하중 · 인접 공사를 이벤트로 태깅하면 이상 변위 원인 분석이 수월해지며, 교량 접속부는 별도 측점망을 구성
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 철도 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 선형 유지평면 · 종단 변위 추적
- 통과 · 轨距궤도 기하학적 변화 확인
- 공사 연계인접공사 영향을 실시간 평가

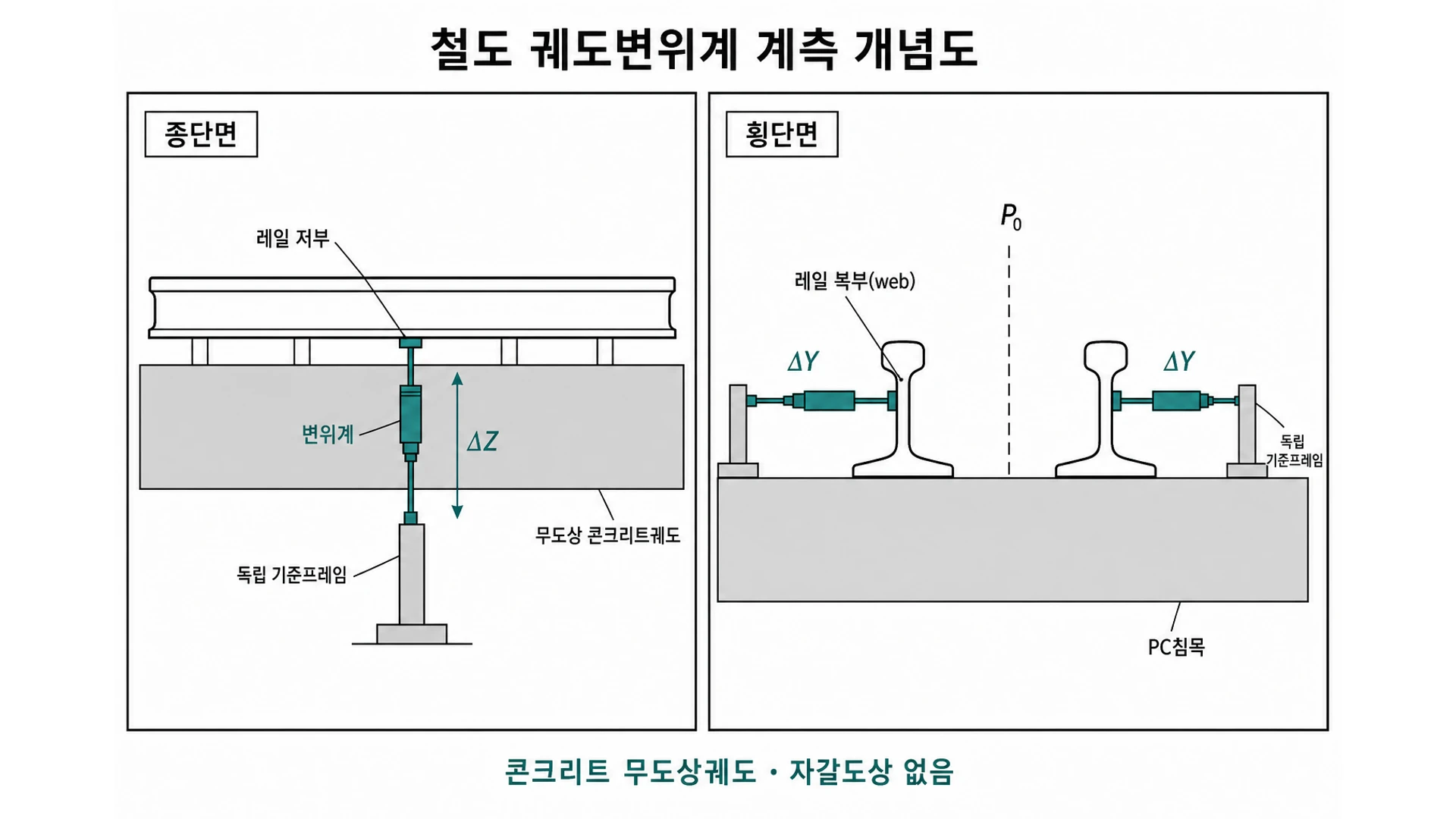

3. 대표 단면·원리
- 측정 대상궤도는 레일 · 침목 · 노반 시스템.
- 측정 원리변위는 지반 · 온도 · 하중의 복합 결과로 해석
4. 설치·운영
- 궤도 중심 · 레일 · 슬리퍼에 측점 설정
- 정밀 측량 · 변위계로 3D 좌표를 반복 확인
- 필요 시 궤도 변위 전용 센서 설치
- 온도 · 열차 통과 이벤트 기록
- 운행 전후 계측 일정을 조정
- 노반침하 데이터와 통합
- 사전: 선형 · 고저, 협약 기준
- 인접공사: 3D 변위, 실시간 경보
- 열차 통: 이벤트, 동적 영향
- 공사 후: 잔류 틀어짐, 복구
- 장기: 온도 · 누적, 유지보수
5. 해석·관리
| 성분 | 측정 | 관리 |
|---|---|---|
| 수평 | 광파기 | 선형 |
| 수직 | 광파기, 침하계 | 고저 |
| 통과 | 전용 측량 | 틀어짐 |
| 속도 | 시계열 | 긴급 |
- 철도 관리기준은 철도공사 · 국토부 · 인접공사 협약 기준 준수 허용 변위 · 변위속도 · 진동 속도가 매우 엄격하며, 기준 초과 시 운행 속도 제한 · 공사 중지가 즉시 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
궤도변위와 노반침하 관계는?
침하가 궤도 고저 · 통과에 영향 발생. 함께 봐야
열차 운행 중 측정 가능한가요?
정밀 측량은 운행 시간대를 피하거나 협약된 창구에 실시 자동 센서는 연속 수집이 가능
궤도 변위와 선로 기준은?
통과 · 수평 · 高低 변위를 궤도 기하 기준으로 관리 인접 공사 영향 시 빈도 상향
열차 운행 중 계측 가능한가요?
고정 측점은 운행 외 시간에, 필요 시 선로 검측차 · 이동식 계측을 병행
