지표침하계｜성토체 상면 수직침하 ΔH

철도 지표침하계: 성토 완료 후 상면 중앙 1개 계기·원지반 고정점 대비 침하·수렴 추세, 노반 인계 전 토목공사 계측

1. 계측 개요

측정 대상 : 철도 지표침하계는 토목, 노반공사가 성토와 다짐을 완료한 뒤, 궤도를 부설하기 전 성토체(흙구조물) 상면의 수직침하 ΔH_E를 계측한다. 성토 안정화와 잔류침하 추세를 확인하는 것이 목적이다.
계측 목적 : 노반 인계인수 시 토목공사 최종값을 궤도공사에 전달한다. 도상 상단 침하는 도상침하계, 완성 궤도 고저 변화는 궤도침하계에서 다룬다.
운영 포인트 : 철도 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

2. 주요 계측 항목

측정값 : 성토체 상면의 초기값 대비 누적 수직침하 ΔH_S.
분석값 : 침하 추세, 수렴 여부, 잔류침하 전망, 노반 인계 판단.

3. 측정 원리

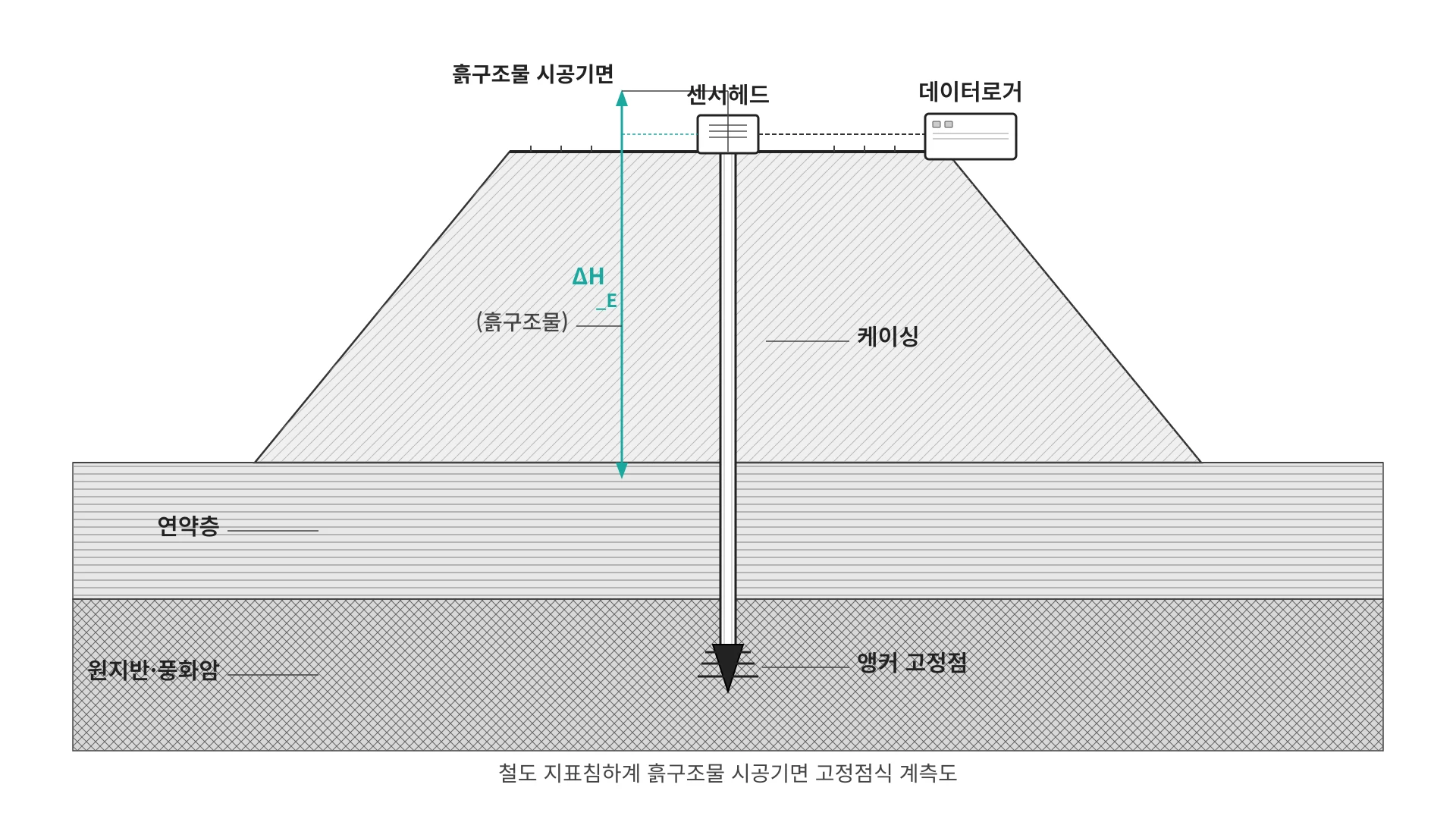

측정 방식 : 흙구조물 시공기면 중앙에 지표침하계 1개를 두고, 노반 영향권 밖 원지반 고정점 대비 연직변위를 관측한다. 산정 방법: ΔH_S는 초기값 대비 상면 표고 변화로 산정한다.

4. 설치 및 운영

성토, 다짐 완료 후 궤도 부설 전에 시공기면 중앙에 계기 1개를 설치한다.
노반 영향권 밖 원지반에 고정점을 둔다.
초기값을 기록한 뒤 계획 주기로 반복 관측한다.
노반 합동검측, 인계인수 시 최종값과 기준점 정보를 기록한다.
감리, 시공 확인: 계기 위치, 고정점, 초기치, 인계 기록.

흙구조물 완료: 초기값, 계기, 고정점.
관측 기간: ΔH_S 추세, 수렴 검토.
노반 인계: 최종값, 궤도공사 인수.

전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.1 (표8~10) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
원지반침하계	원지반침하계	10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 설계 침하에 따름	허용 잔류침하 초과 예상 구간 · 원지반
지표침하계	주요 계측	성토 완료 후 HSB·TCL 전 · 성토체 상면 수준측량 · ΔH·ΔH/Δt	성토 완료 직후 · 후속 궤도공사 착수 전 침하 수렴 확인 구간
지하수위계	지하수위계	10분 자동 수집 · IP67/68 · 분해능 0.1%FS 이하	지하수위 변화 검토 필요 지점

5. 해석 및 관리

현상	검토 방향	현장 확인
ΔH_S 재가속	지하수 · 인접공사	수위 · 공정 일지
수렴 지연	잔류침하	설계 예상 · 허용 기준
측점 이상	계기 · 기준점	고정점 상태

KR C-02050 Rev.6「계측」해설5 §1.1, §4.3, 해설5 §2(10분 자동), 참고 기준: KDS 47 10 05, KCS 47 10 15, 설계도서, 노반 인계인수 기준, 계측관리계획서.
